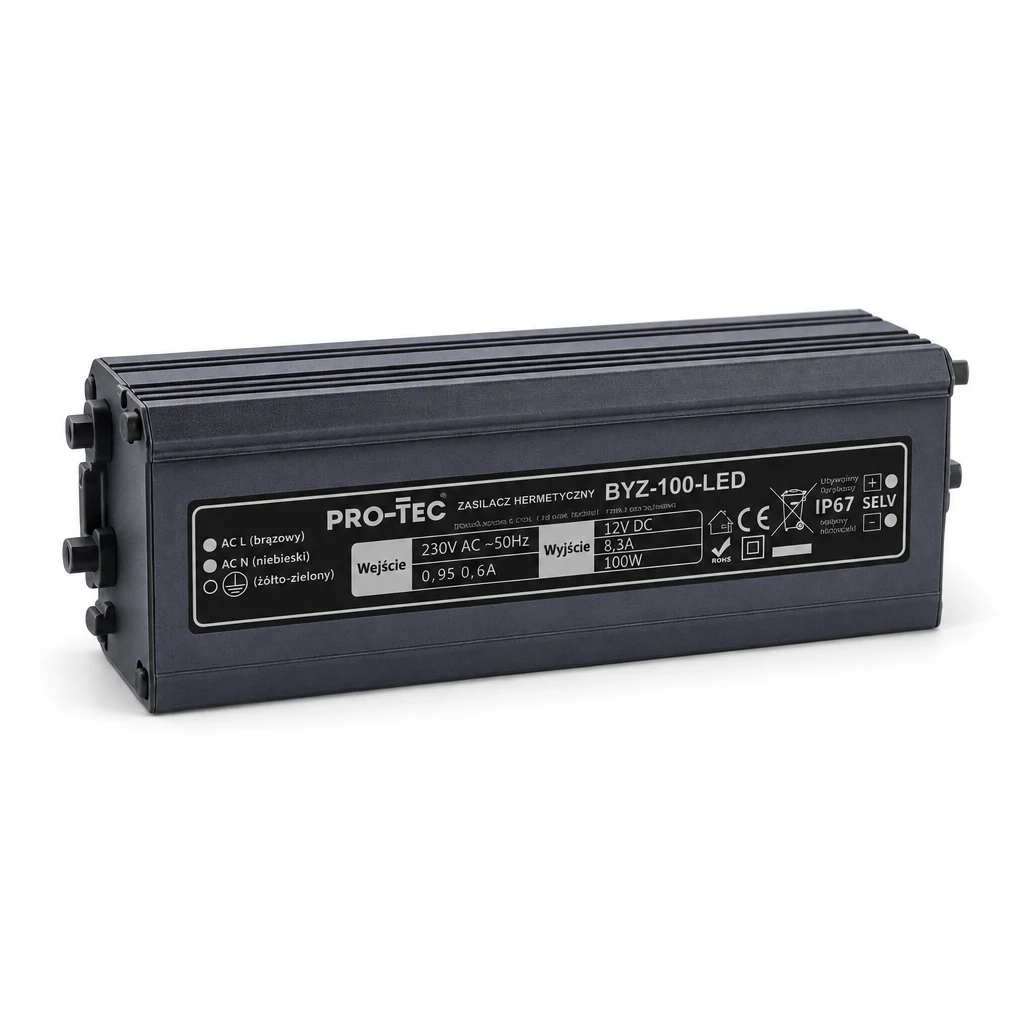

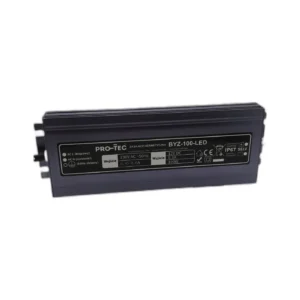

BYZ-100-LED
Numer katalogowy: 5210100 · EAN: 5906742652864
Zasilacz hermetyczny IP 67 z wyjściem DC 12V
- Polski producent
- Wsparcie 24h
- Na rynku od 2005 roku
Pełna specyfikacja techniczna
Komplet danych technicznych — 28 parametrów według karty katalogowej producenta.
| Parametry znamionowe | |
|---|---|
| Napięcie wyjściowe Uwyj/DC | 12 (±2%) V |
| Czas podtrzymania napięcia Tp | 60 mS |
| Napięcie zasilania Uwej/AC | 230 (50-60 Hz) V |
| Parametry mechaniczne | |
| Temperatura pracy δ | -30 ~ +50 °C (uwględniając krzywą obciążenia) |
| Klasa szczelności IP | 67 |
| Klasa ochrony | II |
| Obudowa | aluminium |
| Szerokość W | 62 mm |
| Parametry dodatkowe | |
| Moc Pmax | 100 W |
| Prąd znamionowy Iobc/DC | 8,3 A |
| Czas wzbudzenia Tw | 80 mS |
| Współczynnik mocy | >0,55 |
| Sprawność | >90% |
| Wilgotność względna pracy RH | 20-99 % (urządzone wodoodporne) |
| Warunki przechowywania | -40°C ~ +80°C ; 10-99% wilgotności wzgl. |
| Waga | 0,36 kg |
| Długość L | 178 mm |
| Wysokość H | 19 mm |
| Przewód zasilający AC | certyfikowany VDE 3x0,75 mm² o długości minimum 160mm |
| Przewody wyjściowe DC | 2x0,75 mm² |
| Kolor przewodu DC + | brązowy |
| Kolor przewodu DC - | niebieski |
| Zabezpieczenie przeciwprzepięciowe | warystorowe, do 1,5 KV AC |
| Zabezpieczenie przeciwzwarciowe | typ zabezpieczenia: automatyczne wznowienie pracy po usunięciu zwarcia |
| Zabezpieczenie przeciążeniowe | 110-130% (chwilowo) wartości szczytowej obciążenia |
| Zabezpieczenie termiczne | typ zabezpieczenia: automatyczne wznowienie pracy po wychłodzeniu |
| Testowane zgodnie z normami | EN55015:2013;EN61547:2009;EN61000-3-2:2014;EN61000-3-3:2013 |
| Kod EAN | 5906742652864 |
Zastosowanie i miejsce montażu
BYZ-100-LED to hermetyczny zasilacz impulsowy w obudowie aluminiowej, klasy IP67, przekształcający napięcie sieciowe AC 230 V na napięcie stałe DC 12 V o mocy do 100 W.
Do czego służy
Zasilacz dostarcza stabilne napięcie 12 V DC (±2%) przy prądzie znamionowym 8,3 A, zasilając odbiorniki niskonapięciowe wymagające pewnego i szczelnego źródła zasilania. Wbudowane zabezpieczenia — przeciwprzepięciowe warystorowe (do 1,5 kV AC), przeciwzwarciowe z automatycznym wznowieniem pracy oraz termiczne z automatycznym wznowieniem po wychłodzeniu — chronią zarówno zasilacz, jak i podłączone urządzenia. Sprawność powyżej 90% ogranicza straty energii nawet przy ciągłej pracy.
Gdzie zainstalować
Klasa szczelności IP67 oraz zakres temperatur pracy od -30 do +50 °C (z uwzględnieniem krzywej obciążenia) pozwalają montować zasilacz bezpośrednio w miejscach narażonych na wilgoć, zapylenie lub kontakt z wodą — na zewnątrz budynków, w studzienkach instalacyjnych, szachtach technicznych czy w nieogrzewanych pomieszczeniach przemysłowych. Płaski profil (178 × 62 × 19 mm, waga 0,36 kg) umożliwia dyskretny montaż w ograniczonej przestrzeni, w pobliżu zasilanych urządzeń. Zasilacz klasy ochrony II nie wymaga podłączenia przewodu ochronnego PE.
Typowe zastosowania
- Zasilanie zewnętrznych pasków LED 12 V na elewacjach budynków i w ogrodowych instalacjach oświetleniowych narażonych na opady
- Instalacje oświetleniowe w halach produkcyjnych i magazynach o podwyższonej wilgotności lub zapyleniu
- Zasilanie kamer CCTV i czytników kontroli dostępu montowanych na zewnątrz obiektów
- Systemy oświetlenia technicznego w studzienkach, tunelach i szachtach instalacyjnych
- Instalacje w nieogrzewanych budynkach inwentarskich lub technicznych, gdzie temperatura spada poniżej 0 °C
- Mobilne i tymczasowe instalacje wystawiennicze lub eventowe wymagające szczelnego źródła 12 V DC
