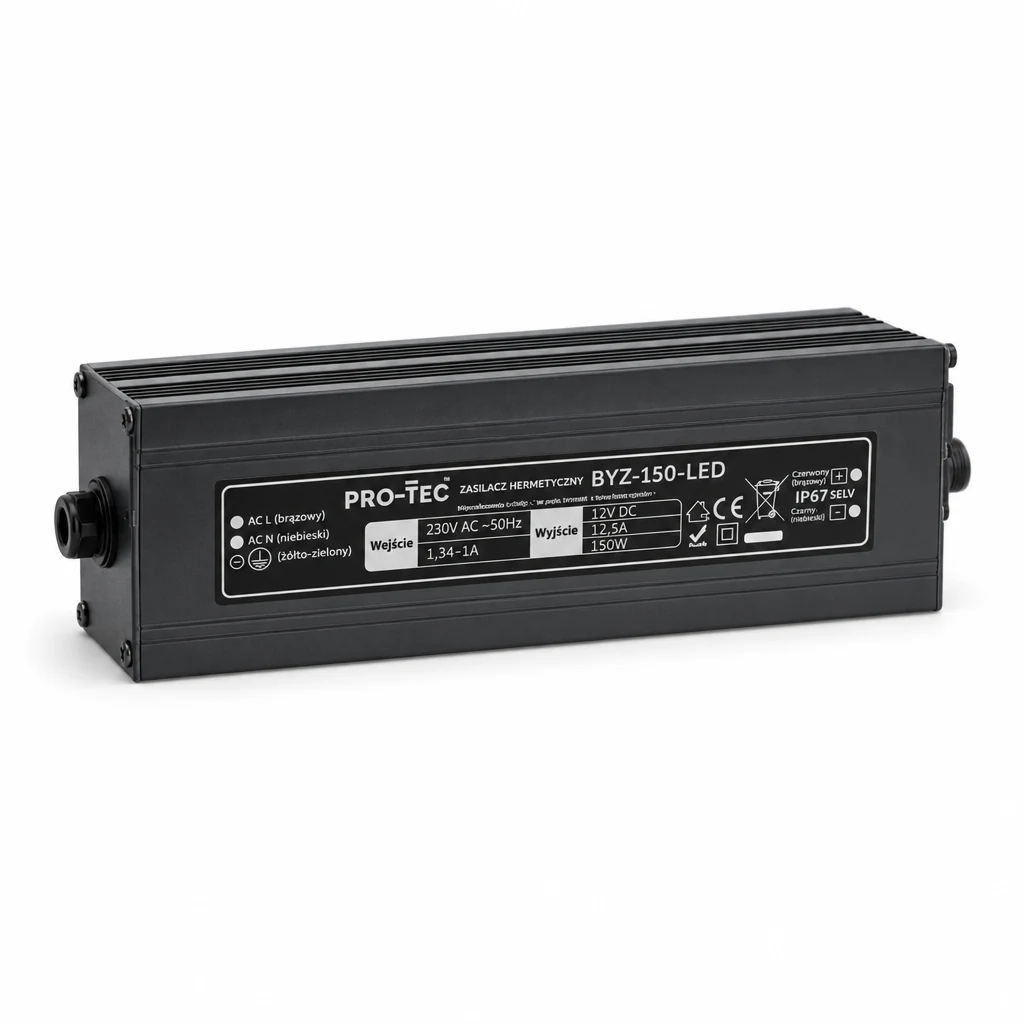

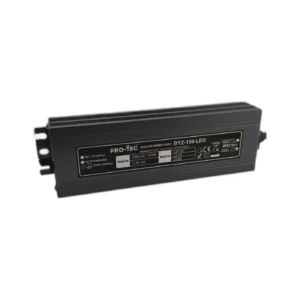

BYZ-150-LED
Numer katalogowy: 5210150 · EAN: 5906742652871
Zasilacz hermetyczny IP 67 z wyjściem DC 12V
- Polski producent
- Wsparcie 24h
- Na rynku od 2005 roku
Pełna specyfikacja techniczna
Komplet danych technicznych — 28 parametrów według karty katalogowej producenta.
| Parametry znamionowe | |
|---|---|
| Napięcie wyjściowe Uwyj/DC | 12 (±2%) V |
| Czas podtrzymania napięcia Tp | 60 mS |
| Napięcie zasilania Uwej/AC | 230 (50-60 Hz) V |
| Parametry mechaniczne | |
| Temperatura pracy δ | -30 ~ +50 °C (uwględniając krzywą obciążenia) |
| Klasa szczelności IP | 67 |
| Klasa ochrony | II |
| Obudowa | aluminium |
| Szerokość W | 58 mm |
| Parametry dodatkowe | |
| Moc Pmax | 150 W |
| Prąd znamionowy Iobc/DC | 12,5 A |
| Czas wzbudzenia Tw | 80 mS |
| Współczynnik mocy | >0,55 |
| Sprawność | >90% |
| Wilgotność względna pracy RH | 20-99 % (urządzone wodoodporne) |
| Warunki przechowywania | -40°C ~ +80°C ; 10-99% wilgotności wzgl. |
| Waga | 0,68 kg |
| Długość L | 198 mm |
| Wysokość H | 32 mm |
| Przewód zasilający AC | certyfikowany VDE 3x0,75 mm² o długości minimum 160mm |
| Przewody wyjściowe DC | 4x1 mm² |
| Kolor przewodu DC + | 2 x czerwony |
| Kolor przewodu DC - | 2 x niebieski |
| Zabezpieczenie przeciwprzepięciowe | warystorowe, do 1,5 KV AC |
| Zabezpieczenie przeciwzwarciowe | typ zabezpieczenia: automatyczne wznowienie pracy po usunięciu zwarcia |
| Zabezpieczenie przeciążeniowe | 110-130% (chwilowo) wartości szczytowej obciążenia |
| Zabezpieczenie termiczne | typ zabezpieczenia: automatyczne wznowienie pracy po wychłodzeniu |
| Testowane zgodnie z normami | EN55015:2013;EN61547:2009;EN61000-3-2:2014;EN61000-3-3:2013 |
| Kod EAN | 5906742652871 |
Zastosowanie i miejsce montażu
BYZ-150-LED to hermetyczny zasilacz impulsowy w obudowie aluminiowej z klasą szczelności IP67, przetwarzający napięcie sieciowe AC 230 V na stabilne napięcie stałe DC 12 V o mocy do 150 W.
Do czego służy
Zasilacz dostarcza stabilne napięcie DC 12 V (±2%) przy prądzie znamionowym 12,5 A, zapewniając zasilanie urządzeń niskonapięciowych wymagających DC 12 V. Wbudowane zabezpieczenia obejmują ochronę przeciwprzepięciową warystorową do 1,5 kV AC, automatyczne zabezpieczenie przeciwzwarciowe z wznowieniem pracy po usunięciu zwarcia, zabezpieczenie przeciążeniowe przy 110–130% obciążenia szczytowego oraz termiczne z automatycznym wznowieniem po wychłodzeniu. Sprawność zasilacza wynosi powyżej 90%, a współczynnik mocy przekracza 0,55.
Gdzie zainstalować
Dzięki klasie szczelności IP67 i zakresowi temperatur pracy od -30°C do +50°C zasilacz przeznaczony jest do montażu w miejscach narażonych na wilgoć, wodę lub zapylenie — na zewnątrz budynków, w szachtach instalacyjnych, studzienkach, halach przemysłowych oraz innych trudnych środowiskowo lokalizacjach. Kompaktowe wymiary (198 × 58 × 32 mm) i waga 0,68 kg umożliwiają montaż bezpośrednio przy zasilanym urządzeniu lub w szczelnej skrzynce rozdzielczej. Zasilanie doprowadzane jest przewodem AC certyfikowanym VDE 3×0,75 mm², a wyprowadzenia DC to cztery przewody 1 mm² (2 × czerwony „+” i 2 × niebieski „−”).
Typowe zastosowania
- Zasilanie oświetlenia LED 12 V DC montowanego na zewnątrz budynków, w miejscach narażonych na deszcz i wilgoć
- Instalacje oświetleniowe w halach produkcyjnych i magazynowych o podwyższonym zapyleniu lub wilgotności
- Zasilanie kamer CCTV i systemów kontroli dostępu instalowanych na zewnątrz obiektów
- Aplikacje ogrodowe i architektoniczne — oświetlenie elewacji, alejek, fontann — wymagające szczelnego źródła 12 V DC
- Instalacje w szachtach technicznych, studzienkach kablowych i innych przestrzeniach z ryzykiem zalania
- Zasilanie urządzeń automatyki i sterowników pracujących w niskich temperaturach (do -30°C), np. w chłodniach lub na otwartym terenie
