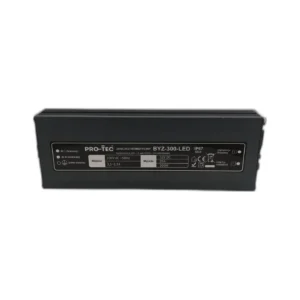

BYZ-300-LED
Numer katalogowy: 5210300 · EAN: 5906742652859
Zasilacz hermetyczny IP 67 z wyjściem DC 12V
- Polski producent
- Wsparcie 24h
- Na rynku od 2005 roku
Pełna specyfikacja techniczna
Komplet danych technicznych — 27 parametrów według karty katalogowej producenta.
| Parametry znamionowe | |
|---|---|
| Napięcie wyjściowe Uwyj/DC | 12 (±2%) V |
| Czas podtrzymania napięcia Tp | 60 mS |
| Napięcie zasilania Uwej/AC | 230 (50-60 Hz) V |
| Parametry mechaniczne | |
| Temperatura pracy δ | -30 ~ +50 °C (uwględniając krzywą obciążenia) |
| Klasa szczelności IP | 67 |
| Klasa ochrony | II |
| Obudowa | aluminium |
| Szerokość W | 72 mm |
| Parametry dodatkowe | |
| Moc Pmax | 300 W |
| Prąd znamionowy Iobc/DC | 25 A |
| Czas wzbudzenia Tw | 80 mS |
| Współczynnik mocy | >0,55 |
| Sprawność | >90% |
| Wilgotność względna pracy RH | 20-99 % (urządzone wodoodporne) |
| Warunki przechowywania | -40°C ~ +80°C ; 10-99% wilgotności wzgl. |
| Waga | 0,98 kg |
| Długość L | 228 mm |
| Wysokość H | 32 mm |
| Przewód zasilający AC | certyfikowany VDE 3x0,75 mm² o długości minimum 160mm |
| Przewody wyjściowe DC | 4x1,5 mm² |
| Kolor przewodu DC + | 2 x czerwony |
| Kolor przewodu DC - | 2 x niebieski |
| Zabezpieczenie przeciwprzepięciowe | warystorowe, do 1,5 KV AC |
| Zabezpieczenie przeciwzwarciowe | typ zabezpieczenia: automatyczne wznowienie pracy po usunięciu zwarcia |
| Zabezpieczenie przeciążeniowe | 110-130% (chwilowo) wartości szczytowej obciążenia |
| Zabezpieczenie termiczne | typ zabezpieczenia: automatyczne wznowienie pracy po wychłodzeniu |
| Testowane zgodnie z normami | EN55015:2013;EN61547:2009;EN61000-3-2:2014;EN61000-3-3:2013 |
Zastosowanie i miejsce montażu

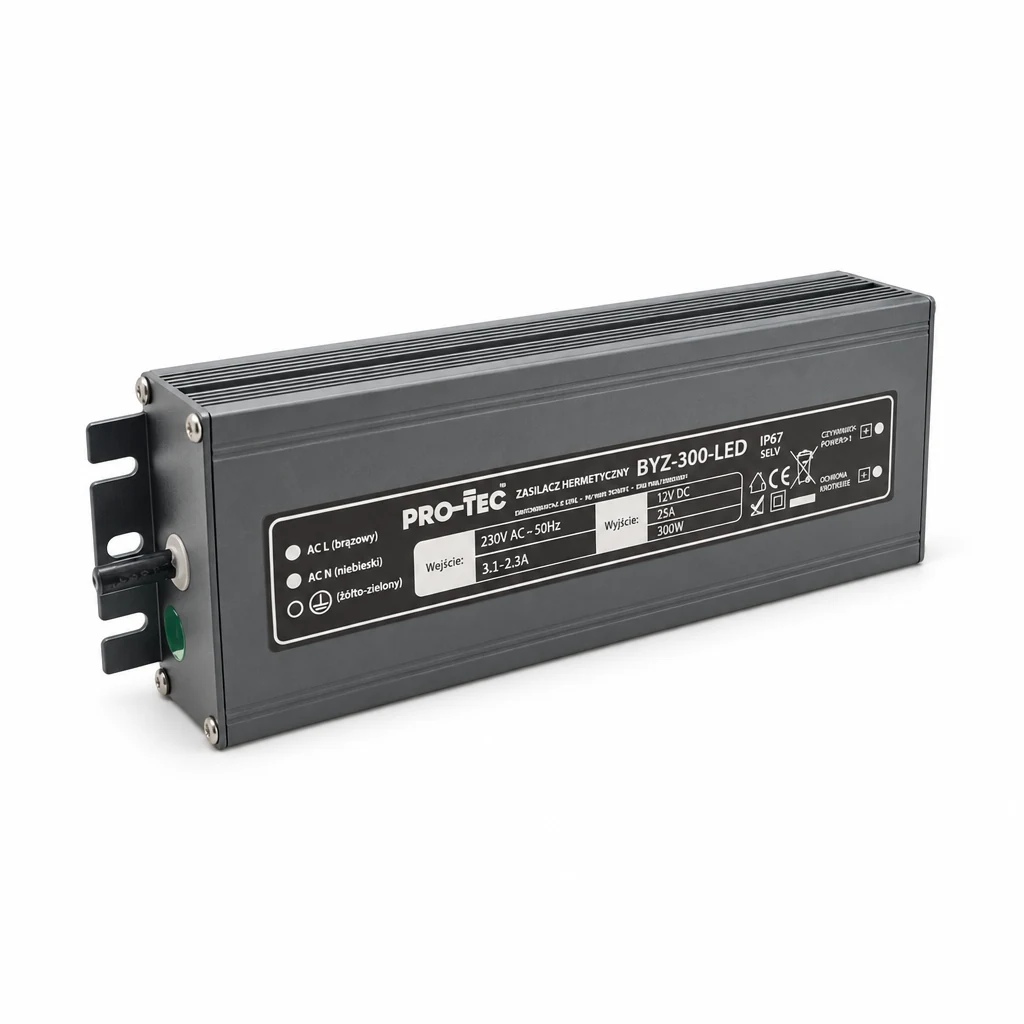

BYZ-300-LED to hermetyczny zasilacz impulsowy w obudowie aluminiowej z klasą szczelności IP67, dostarczający stabilne napięcie stałe 12 V DC o mocy do 300 W.
Do czego służy
Zasilacz przetwarza napięcie sieciowe 230 V AC (50–60 Hz) na napięcie stałe 12 V DC (±2%) z prądem znamionowym 25 A i sprawnością powyżej 90%. Wyposażony jest w zabezpieczenie przeciwprzepięciowe warystorowe do 1,5 kV AC, automatyczne zabezpieczenie przeciwzwarciowe oraz przeciążeniowe (110–130% wartości szczytowej obciążenia) z automatycznym wznowieniem pracy po ustąpieniu usterki. Wbudowane zabezpieczenie termiczne również przywraca pracę samoczynnie po wychłodzeniu urządzenia.
Gdzie zainstalować
Dzięki klasie szczelności IP67 i zakresowi temperatur pracy od -30 do +50°C zasilacz nadaje się do montażu w trudnych warunkach środowiskowych — na zewnątrz budynków, w wilgotnych pomieszczeniach technicznych, tunelach czy studzienkach kablowych. Kompaktowe wymiary (228 × 72 × 32 mm) i waga poniżej 1 kg pozwalają na instalację bezpośrednio przy zasilanym urządzeniu lub w skrzynce rozdzielczej narażonej na działanie wody i wilgoci. Przewód zasilający AC o długości minimum 160 mm oraz cztery przewody wyjściowe DC 1,5 mm² umożliwiają podłączenie do dwóch odbiorników jednocześnie.
Typowe zastosowania
- Zasilanie oświetlenia LED 12 V DC na zewnątrz budynków, elewacjach i w ogrodach — w warunkach bezpośredniego narażenia na deszcz i wilgoć
- Zasilanie kamer CCTV i systemów monitoringu montowanych na zewnątrz obiektów przemysłowych, magazynów i hal produkcyjnych
- Zasilanie kontrolerów i siłowników w automatyce bram, szlabanów i napędów zewnętrznych
- Instalacje oświetleniowe w pomieszczeniach mokrych: myjnie, hale chłodnicze, przetwórnie spożywcze
- Zasilanie urządzeń niskonapięciowych w szafach sterowniczych narażonych na kondensację wilgoci i niskie temperatury
- Systemy oświetlenia awaryjnego i dekoracyjnego w tunelach oraz przejściach podziemnych
