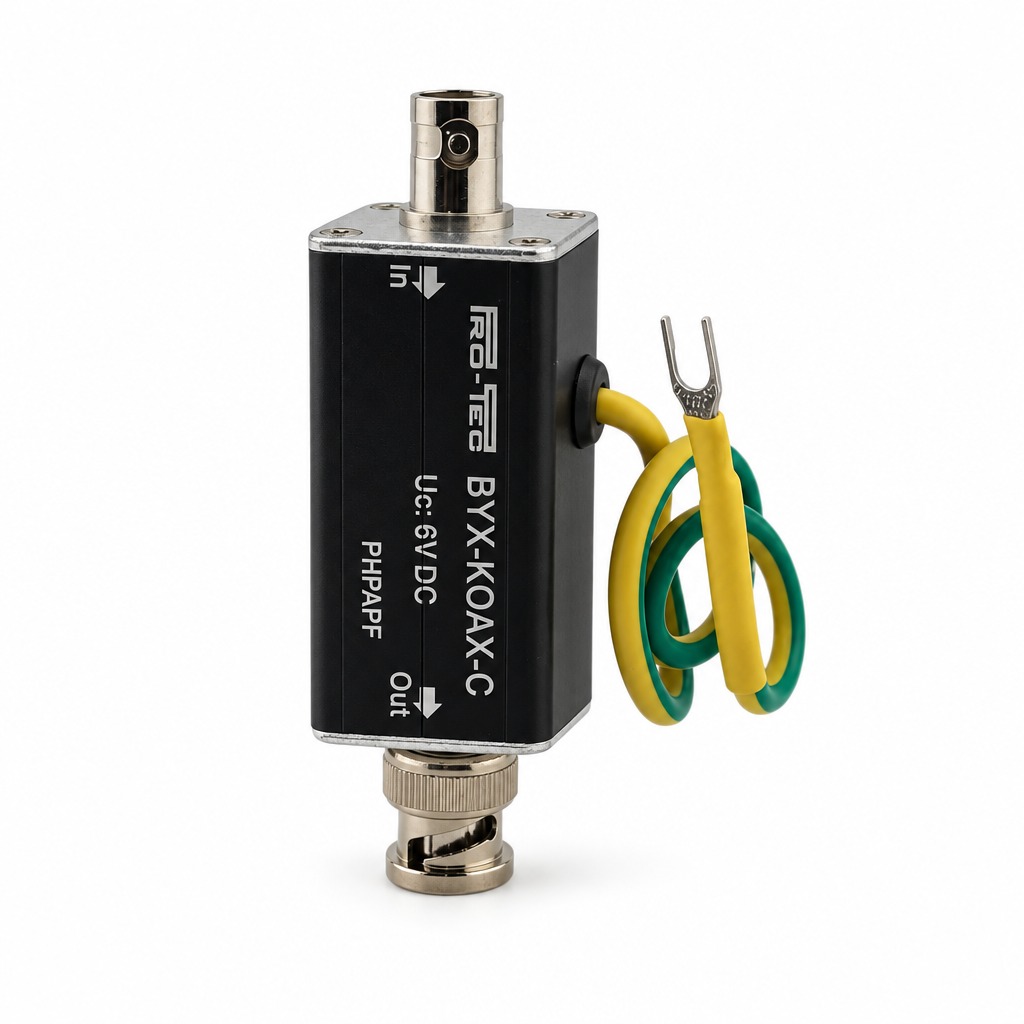

BYX-KOAX-C
Numer katalogowy: 3250016 · EAN: 5906742652826
Ogranicznik przepięć do kabli koncentrycznych
- Uc
- 6 V
- Iimp (10/350 µs)
- 1,5 kA
- Up
- 0.5 kV
- Polski producent
- Wsparcie 24h
- Na rynku od 2005 roku
Pełna specyfikacja techniczna
Komplet danych technicznych — 12 parametrów według karty katalogowej producenta.
| Parametry znamionowe | |
|---|---|
| Maksymalne znamionowe napięcie pracy DC | 6 V |
| Prąd udarowy (10/350) | 1,5 kA |
| Znamionowy Prąd wyładowczy (8/20) | 7,5 kA |
| Poziom ochrony żyła/żyła | 0.03 kV |
| Poziom ochrony żyła/ziemia | 0.5 kV |
| Parametry mechaniczne | |
| Temperaturowy zakres pracy | -40~80 °C |
| Klasa szczelności | IP 40 |
| Parametry dodatkowe | |
| Znamionowy prąd obciążenia | 0.5 A |
| Impedencja falowa | 50 Ω |
| Czas zadziałania | 1 ns |
| Tłumienność wstrąceniowa | 3dB @3Ghz |
| Częstotliwość przenoszenia | 12GHz |
Zastosowanie i miejsce montażu
BYX-KOAX-C (nr kat. 3250016) to ogranicznik przepięć przeznaczony do ochrony kabli koncentrycznych o impedancji falowej 50 Ω, stosowany w instalacjach telewizji przemysłowej, monitoringu oraz urządzeniach RTV i nadawczych.
Do czego służy
Ogranicznik chroni urządzenia podłączone przez kabel koncentryczny przed przepięciami i impulsami udarowymi — zarówno między żyłami (poziom ochrony 0,03 kV), jak i między żyłą a ziemią (0,5 kV). Urządzenie reaguje w czasie 1 ns, skutecznie eliminując impulsy, które mogłyby uszkodzić wrażliwą elektronikę. Obsługuje częstotliwości sygnału do 12 GHz, co zapewnia kompatybilność z szerokopasmowymi systemami transmisji obrazu i danych.
Gdzie zainstalować
Ogranicznik montuje się bezpośrednio na trasie kabla koncentrycznego — w miejscu wejścia sygnału do urządzenia lub do rozdzielnicy sygnałowej, np. przy kamerze, głowicy antenowej lub odbiorniku. Sprawdza się zarówno w rozdzielnicach obiektowych, jak i przy poszczególnych urządzeniach końcowych. Zakres temperatur pracy od –40 do +80 °C pozwala na montaż w trudnych warunkach środowiskowych, w tym na zewnątrz budynku w obudowach z odpowiednią ochroną.
Typowe zastosowania
- Systemy telewizji przemysłowej (CCTV) — ochrona kamer i rejestratorów wideo podłączonych kablem koncentrycznym
- Instalacje monitoringu zewnętrznego — zabezpieczenie toru sygnałowego na wejściu do budynku lub rozdzielnicy
- Urządzenia nadawcze i antenowe — ochrona toru RF przy głowicach antenowych i wzmacniaczach sygnału
- Domowe i obiektowe instalacje RTV — zabezpieczenie odbiorników telewizyjnych, dekoderów i rozgałęźników sygnału
- Obiekty przemysłowe i użyteczności publicznej — ochrona systemów kamer w środowiskach narażonych na wyładowania atmosferyczne lub przepięcia łączeniowe
Dla sieci LAN, telefonii i CCTV
Tory sygnałowe chroni się ogranicznikiem dobranym do napięcia pracy linii i pasma — montaż jak najbliżej chronionego urządzenia.
Przewodnik doboruDla obwodów automatyki 4-20 mA
Pętle pomiarowe i sterujące zabezpiecza ogranicznik dopasowany do napięcia obwodu, bez zniekształcania sygnału.
Przewodnik doboruTypowe błędy montażu
Zbyt długie przewody, brak dobezpieczenia i zła kolejność łączenia osłabiają ochronę — sprawdź zanim zamontujesz.
Przewodnik doboruPozostałe warianty rodziny BYX
Ta karta dotyczy wariantu BYX-KOAX-C. W rodzinie BYX dostępne są również poniższe warianty — różnią się konfiguracją, oznaczeniem i parametrami technicznymi.
