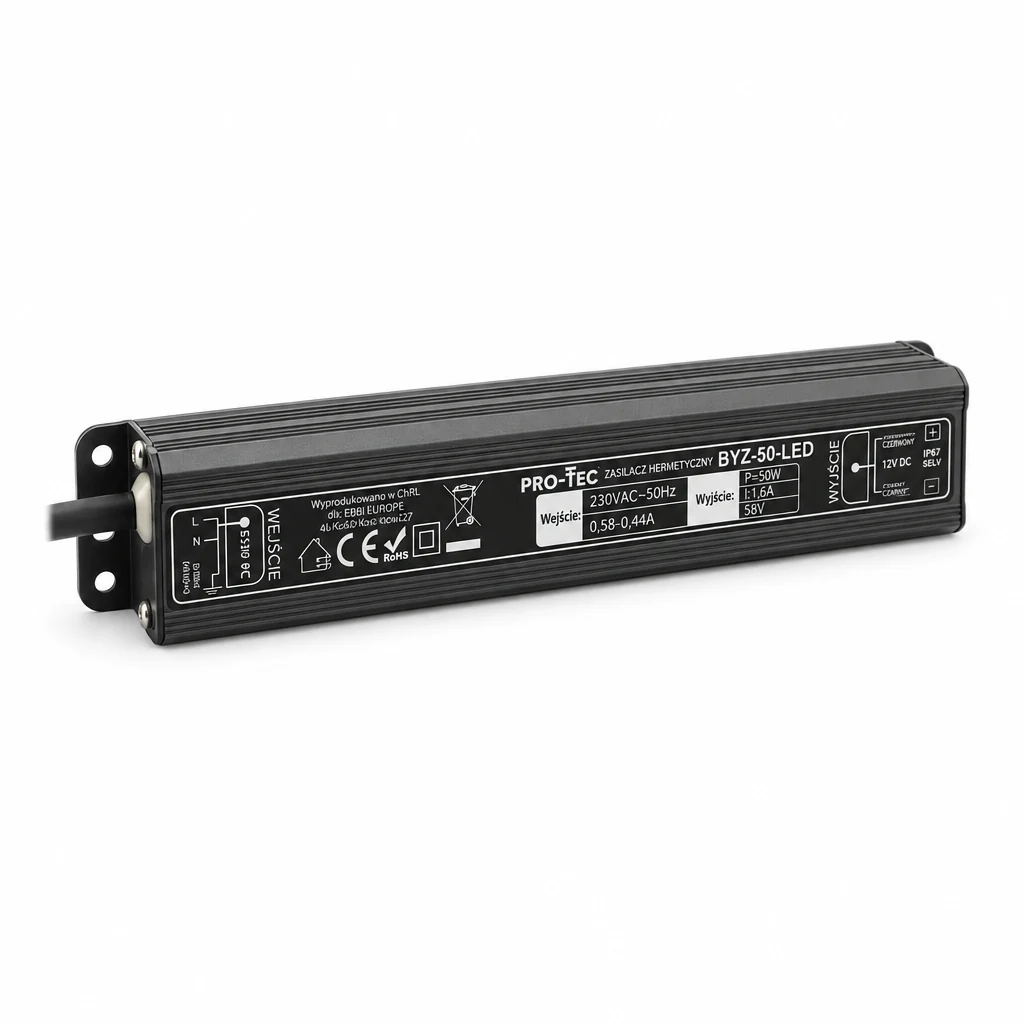

BYZ-50-LED
Numer katalogowy: 5210050 · EAN: 5906742652857
Zasilacz hermetyczny IP 67 z wyjściem DC 12V
- Polski producent
- Wsparcie 24h
- Na rynku od 2005 roku
Pełna specyfikacja techniczna
Komplet danych technicznych — 27 parametrów według karty katalogowej producenta.
| Parametry znamionowe | |
|---|---|
| Napięcie wyjściowe Uwyj/DC | 12 (±2%) V |
| Czas podtrzymania napięcia Tp | 60 mS |
| Napięcie zasilania Uwej/AC | 230 (50-60 Hz) V |
| Parametry mechaniczne | |
| Temperatura pracy δ | -30 ~ +50 °C (uwględniając krzywą obciążenia) |
| Klasa szczelności IP | 67 |
| Klasa ochrony | II |
| Obudowa | aluminium |
| Szerokość W | 35 mm |
| Parametry dodatkowe | |
| Moc Pmax | 50 W |
| Prąd znamionowy Iobc/DC | 4,6 A |
| Czas wzbudzenia Tw | 80 mS |
| Współczynnik mocy | >0,55 |
| Sprawność | >90% |
| Wilgotność względna pracy RH | 20-99 % (urządzone wodoodporne) |
| Warunki przechowywania | -40°C ~ +80°C ; 10-99% wilgotności wzgl. |
| Waga | 0,28 kg |
| Długość L | 202 mm |
| Wysokość H | 25 mm |
| Przewód zasilający AC | certyfikowany VDE 3x0,75 mm² o długości minimum 160mm |
| Przewody wyjściowe DC | 2x0,75 mm² |
| Kolor przewodu DC + | brązowy |
| Kolor przewodu DC - | niebieski |
| Zabezpieczenie przeciwprzepięciowe | warystorowe, do 1,5 KV AC |
| Zabezpieczenie przeciwzwarciowe | typ zabezpieczenia: automatyczne wznowienie pracy po usunięciu zwarcia |
| Zabezpieczenie przeciążeniowe | 110-130% (chwilowo) wartości szczytowej obciążenia |
| Zabezpieczenie termiczne | typ zabezpieczenia: automatyczne wznowienie pracy po wychłodzeniu |
| Testowane zgodnie z normami | EN55015:2013;EN61547:2009;EN61000-3-2:2014;EN61000-3-3:2013 |
Zastosowanie i miejsce montażu
BYZ-50-LED to hermetyczny zasilacz impulsowy w obudowie aluminiowej z klasą szczelności IP67, zapewniający stabilne napięcie wyjściowe 12 V DC o mocy do 50 W.
Do czego służy
Zasilacz przekształca napięcie sieciowe 230 V AC (50–60 Hz) na napięcie stałe 12 V DC (±2%) z prądem znamionowym 4,6 A i sprawnością powyżej 90%. Urządzenie wyposażono w zabezpieczenie przeciwprzepięciowe warystorowe do 1,5 kV AC, zabezpieczenie przeciwzwarciowe z automatycznym wznowieniem pracy po usunięciu zwarcia oraz zabezpieczenie termiczne z automatycznym wznowieniem po wychłodzeniu. Dzięki klasie szczelności IP67 i aluminiowej obudowie zasilacz pracuje niezawodnie w trudnych warunkach — w zakresie temperatur od -30°C do +50°C oraz przy wilgotności względnej 20–99%.
Gdzie zainstalować
Zasilacz przeznaczony jest do montażu w miejscach narażonych na wilgoć, zapylenie lub bezpośredni kontakt z wodą, gdzie standardowe zasilacze bez hermetyzacji nie mogą być stosowane. Można go instalować bezpośrednio przy odbiornikach 12 V DC — na zewnątrz budynków, w pomieszczeniach technicznych, studzienkach, kanałach kablowych lub na elewacjach. Zwarta obudowa (202 × 35 × 25 mm, waga 0,28 kg) ułatwia montaż w ograniczonej przestrzeni. Zasilanie doprowadzane jest certyfikowanym przewodem VDE 3×0,75 mm², a wyjście DC wyprowadzono przewodami 2×0,75 mm².
Typowe zastosowania
- Zasilanie taśm i opraw LED 12 V montowanych na zewnątrz budynków (fasady, oświetlenie architektoniczne)
- Instalacje oświetleniowe w obiektach narażonych na wilgoć — hale produkcyjne, myjnie, chłodnie, pomieszczenia techniczne
- Zasilanie systemów oświetleniowych w ogrodach, na parkingach i terenach przemysłowych
- Instalacje niskonapięciowe 12 V DC w szafach zewnętrznych i obudowach bez klimatyzacji, pracujących w szerokim zakresie temperatur
- Zasilanie urządzeń automatyki i kontroli dostępu montowanych w warunkach podwyższonej wilgotności
