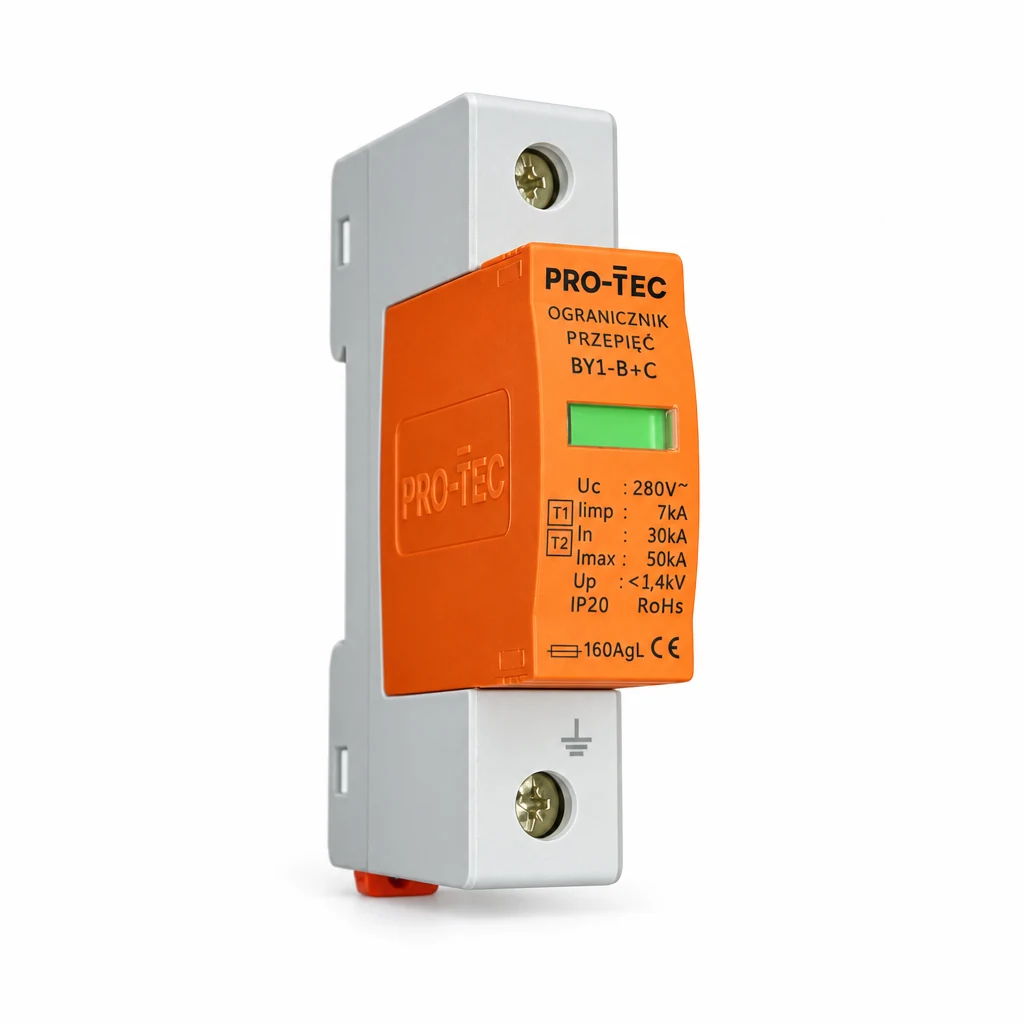

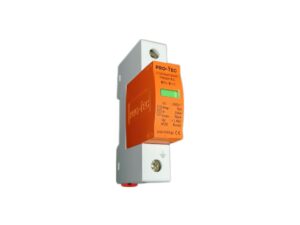

BY1-B+C/1
Numer katalogowy: 3212010 · EAN: 5906742652055
Warystorowy ogranicznik przepięć typu 1+2, jednopolowy, z wymienną wkładką i optyczną sygnalizacją uszkodzenia
- Uc
- 280 V
- Iimp (10/350 µs)
- 7 kA
- Up
- 1,4 kV
- Imax (8/20 µs)
- 50 kA
- Polski producent
- PN-EN 61643-11
- Wsparcie 24h
- Na rynku od 2005 roku
Pełna specyfikacja techniczna
Komplet danych technicznych — 19 parametrów według karty katalogowej producenta.
| Parametry znamionowe | |
|---|---|
| Maksymalne znamionowe napięcie pracy AC (Uc) | 280 V |
| Prąd udarowy (10/350) (Iimp) | 7 kA |
| Znamionowy Prąd wyładowczy (8/20) (In) | 30 kA |
| Maksymalny prąd wyładowczy (8/20) (Imax) | 50 kA |
| Poziom ochrony (Up) | 1,4 kV |
| Parametry mechaniczne | |
| Temperaturowy zakres pracy (δ) | -40~80 °C |
| Przekrój przyłączy (d) | 4-35 mm² |
| Klasa szczelności (IP) | 20 |
| Ilość modułów | 1 |
| Szerokość ogranicznika | 18 mm |
| Sygnalizacja | |
| Rodzaj sygnalizacji uszkodzenia | optyczna |
| Parametry dodatkowe | |
| Rodzaj ogranicznika | jednopolowy |
| Czas zadziałania (tA) | 25 ns |
| Maksymalne dobezpieczenie | 160 A gL |
| Ilość biegunów | 1 |
| Wymienne wkładki | tak |
| Wysokość podstawy | 90 mm |
| Wysokość wkładki | 45 mm |
| Wytrzymałość zwarciowa | 10 kA |
Zastosowanie i miejsce montażu
BY1-B+C/1 to jednopolowy, warystorowy ogranicznik przepięć typu 1+2 z wymienną wkładką i optyczną sygnalizacją uszkodzenia, przeznaczony do pierwszego i drugiego stopnia ochrony instalacji elektrycznej.
Do czego służy
Ogranicznik chroni instalację elektryczną przed przepięciami pochodzącymi od bezpośredniego uderzenia pioruna w chroniony budynek, napowietrzną sieć zasilającą lub zewnętrzną instalację odgromową. Dzięki klasie 1+2 realizuje jednocześnie ochronę przed udarami o kształcie 10/350 μs (Iimp 7 kA) oraz 8/20 μs (Imax 50 kA), osiągając poziom ochrony Up 1,4 kV przy czasie zadziałania 25 ns. Wymienna wkładka ułatwia serwisowanie, a optyczna sygnalizacja uszkodzenia umożliwia szybką kontrolę stanu urządzenia bez konieczności demontażu.
Gdzie zainstalować
Urządzenie należy montować w rozdzielnicy głównej lub w złączu, za głównymi zabezpieczeniami nadprądowymi (maksymalne dobezpieczenie 160 A gL), a przed wyłącznikiem różnicowoprądowym — możliwie jak najbliżej miejsca wprowadzenia przewodów zasilających do obiektu. Ogranicznik zajmuje 1 moduł na szynie DIN (szerokość 18 mm) i wymaga podłączenia przewodów o przekroju 4–35 mm². Jeśli w instalacji stosowany jest drugi stopień ochrony typu 2, należy zachować minimalny odstęp 10 m między stopniami.
Typowe zastosowania
- Rozdzielnica główna obiektu przemysłowego z zewnętrzną instalacją odgromową — pierwszy stopień ochrony przeciwprzepięciowej
- Złącze kablowo-pomiarowe lub rozdzielnica przyłączowa biurowca lub budynku użyteczności publicznej
- Instalacje zasilane z napowietrznej sieci energetycznej, narażone na bezpośrednie oddziaływanie wyładowań atmosferycznych
- Obiekty wymagające łączonej ochrony typu 1+2 w jednym module — tam, gdzie brakuje miejsca na dwa oddzielne stopnie
- Modernizacja istniejącej rozdzielnicy głównej — wymiana samej wkładki bez konieczności wymiany całego ogranicznika
Dla domu jednorodzinnego z LPS
Zewnętrzna instalacja odgromowa wymaga SPD klasy I bezpośrednio w głównej rozdzielnicy.
Przewodnik doboruDla obiektu komercyjnego TN-S
W obiektach handlowych i biurowych z osobnym N i PE — układ 3+1 zapewnia pełną ochronę.
Przewodnik doboruDla podrozdzielnicy z PV
Strona AC instalacji PV (po falowniku) wymaga SPD Typ 1+2, gdy rozdzielnica PV jest dalej niż 10 m od głównej.
Przewodnik doboruPozostałe warianty rodziny BY1-B+C
Ta karta dotyczy wariantu BY1-B+C/1. W rodzinie BY1-B+C dostępne są również poniższe warianty — różnią się konfiguracją, oznaczeniem i parametrami technicznymi.
- BY1-B+C Wkładka warystorowa do ograniczników przepięć typu 1+2, z optyczną sygnalizacją uszkodzenia
- BY1-B+C FW 10 Wkładka warystorowa do ogranicznika przepięć typ 1+2 (seria FW 10).
- BY1-B+C FW 12 Wkładka warystorowa do ogranicznika przepięć typ 1+2 (seria FW 12).
- BY1-B+C FW 6 Wkładka warystorowa do ogranicznika przepięć typ 1+2 (seria FW 6).
- BY1-B+C/1+NPE Warystorowy ogranicznik przepięć typu 1+2, w układzie 1+1 z iskiernikiem pomiędzy N…
- BY1-B+C/2 Warystorowy ogranicznik przepięć typu 1+2, dwupolowy, z wymienną wkładką i optyczną sygnalizacją…
- BY1-B+C/3 Warystorowy ogranicznik przepięć typu 1+2, trójpolowy, z wymienną wkładką i optyczną sygnalizacją…
Nie wiesz czy ten produkt jest dla Ciebie?
Sprawdź w 60 sekund — wizard doboru ProTec dopasuje produkt do Twojego obiektu, sieci i wymagań technicznych. Wynik z 1-3 najlepszymi modelami i uzasadnieniem.
SPD Typ 1 chroni instalację od razu po wejściu zasilania do budynku. SPD Typ 2 chroni sieć i rozdzielnice. SPD Typ 3 chroni sprzęt końcowy bezpośrednio przy gniazdku.
Najczęstsze pytania techniczne
Odpowiedzi opracowane przez Józefa Żabę — eksperta ProTec z 30-letnim doświadczeniem w ochronie przepięciowej i odgromowej.
Czy potrzebuję dodatkowo ogranicznika Typ 3 jeśli używam tego ogranicznika?
Zależy od odległości od najbliższego SPD do odbiornika. Norma PN-HD 60364-4-443 zaleca SPD typu 3 przy gniazdku, gdy odległość kablowa między ogranicznikiem a wrażliwym sprzętem przekracza około 10 m.
W instalacjach domowych zazwyczaj Typ 3 jest potrzebny dla elektroniki użytkowej (komputery, RTV, sterowniki). Typ 1+2 chroni instalację i rozdzielnicę, Typ 3 chroni urządzenie końcowe.
Jakie zabezpieczenie nadprądowe stosować przed tym ogranicznikiem?
Maksymalne dobezpieczenie podaje producent w danych technicznych (pole „Maksymalne dobezpieczenie") oraz wynika z parametru wytrzymałości zwarciowej.
- Jeśli zabezpieczenie nadprądowe instalacji jest mniejsze lub równe wartości z karty — nie stosuje się dodatkowego dobezpieczenia.
- Jeśli większe — należy zainstalować dodatkowy bezpiecznik gG/gL o właściwej wartości przed ogranicznikiem.
Jak rozpoznać że ogranicznik jest zużyty i wymaga wymiany?
Ograniczniki z sygnalizacją optyczną mają okienko zmieniające kolor z zielonego (sprawny) na czerwony (zużyty). Modele z sygnalizacją akustyczną dodatkowo emitują dźwięk. Modele z sygnalizacją zestykową przekazują stan przez styk bezpotencjałowy do systemu nadrzędnego.
Wkładki warystorowe są wymienne — wymieniamy tylko zużyty moduł, nie cały aparat.
W jaki sposób zamontować ogranicznik w istniejącej rozdzielni?
Ograniczniki PRO-TEC montowane są na szynie DIN TS-35. Szerokość modułowa i wymagany przekrój przewodów wskazane są w karcie produktu (sekcja „Parametry mechaniczne").
Procedura montażu:
- Odłącz zasilanie i potwierdź brak napięcia próbnikiem.
- Zamontuj ogranicznik na szynie DIN — strona zasilania od góry.
- Podłącz: L1, L2, L3 od strony zasilania (przed głównym bezpiecznikiem), N — biegun NPE, PE — uziemienie rozdzielnicy.
- Sprawdź stan optyczny (okienko zielone) i ciągłość uziemienia.
Dla wybranych modeli schemat podłączenia pokazany jest w sekcji „Zastosowanie i miejsce montażu" powyżej.
