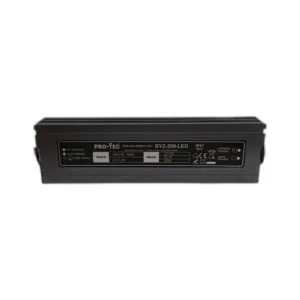

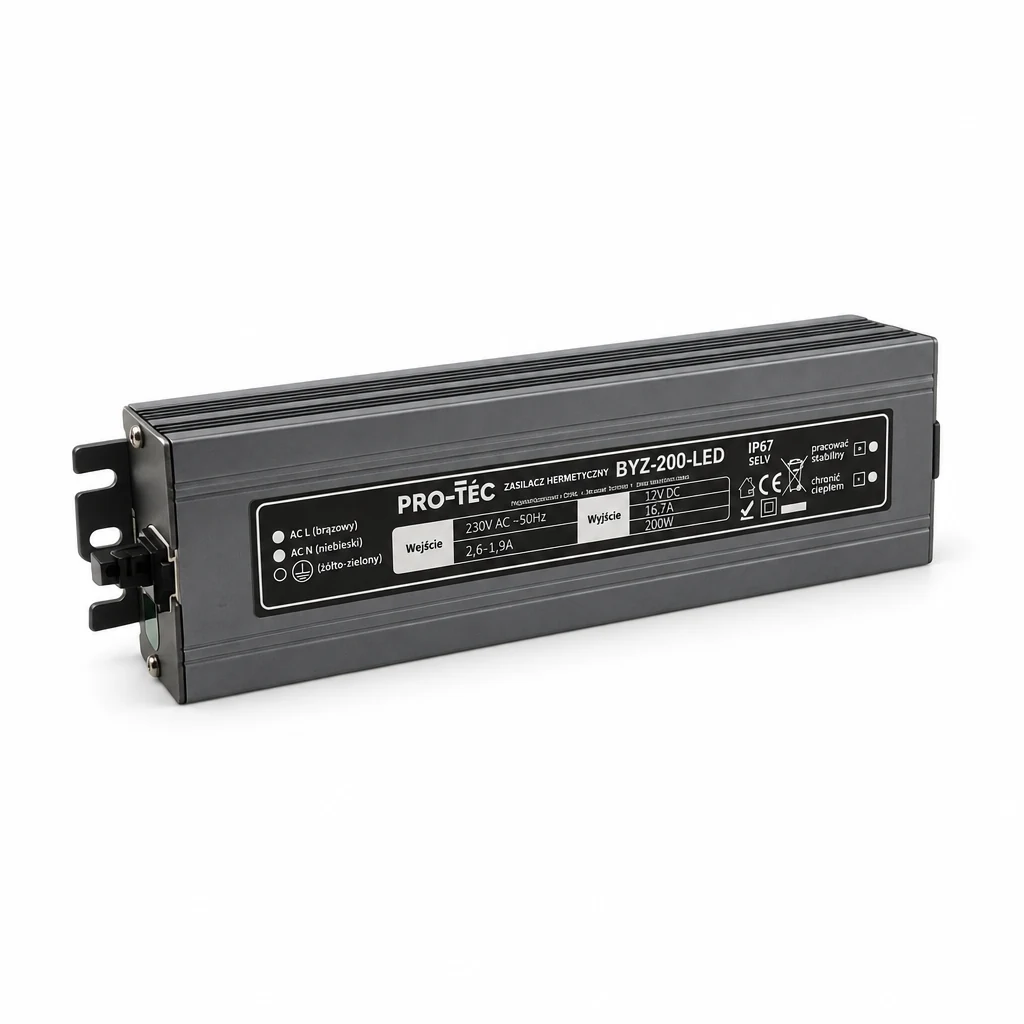

BYZ-200-LED
Numer katalogowy: 5210200 · EAN: 5906742652888
Zasilacz hermetyczny IP 67 z wyjściem DC 12V
- Polski producent
- Wsparcie 24h
- Na rynku od 2005 roku
Pełna specyfikacja techniczna
Komplet danych technicznych — 28 parametrów według karty katalogowej producenta.
| Parametry znamionowe | |
|---|---|
| Napięcie wyjściowe Uwyj/DC | 12 (±2%) V |
| Czas podtrzymania napięcia Tp | 60 mS |
| Napięcie zasilania Uwej/AC | 230 (50-60 Hz) V |
| Parametry mechaniczne | |
| Temperatura pracy δ | -30 ~ +50 °C (uwględniając krzywą obciążenia) |
| Klasa szczelności IP | 67 |
| Klasa ochrony | II |
| Obudowa | aluminium |
| Szerokość W | 58 mm |
| Parametry dodatkowe | |
| Moc Pmax | 200 W |
| Prąd znamionowy Iobc/DC | 16,7 A |
| Czas wzbudzenia Tw | 80 mS |
| Współczynnik mocy | >0,55 |
| Sprawność | >90% |
| Wilgotność względna pracy RH | 20-99 % (urządzone wodoodporne) |
| Warunki przechowywania | -40°C ~ +80°C ; 10-99% wilgotności wzgl. |
| Waga | 0,85 kg |
| Długość L | 238 mm |
| Wysokość H | 32 mm |
| Przewód zasilający AC | certyfikowany VDE 3x0,75 mm² o długości minimum 160mm |
| Przewody wyjściowe DC | 4x1 mm² |
| Kolor przewodu DC + | 2 x czerwony |
| Kolor przewodu DC - | 2 x niebieski |
| Zabezpieczenie przeciwprzepięciowe | warystorowe, do 1,5 KV AC |
| Zabezpieczenie przeciwzwarciowe | typ zabezpieczenia: automatyczne wznowienie pracy po usunięciu zwarcia |
| Zabezpieczenie przeciążeniowe | 110-130% (chwilowo) wartości szczytowej obciążenia |
| Zabezpieczenie termiczne | typ zabezpieczenia: automatyczne wznowienie pracy po wychłodzeniu |
| Testowane zgodnie z normami | EN55015:2013;EN61547:2009;EN61000-3-2:2014;EN61000-3-3:2013 |
| Kod EAN | 5906742652888 |
Zastosowanie i miejsce montażu
BYZ-200-LED to hermetyczny zasilacz impulsowy w obudowie aluminiowej z klasą szczelności IP67, przeznaczony do zasilania urządzeń DC 12V o mocy do 200 W w warunkach zewnętrznych i wilgotnych.
Do czego służy
Zasilacz przetwarza napięcie sieciowe AC 230V (50–60 Hz) na stabilne napięcie stałe DC 12V (±2%) z prądem znamionowym 16,7 A. Wyposażony jest w zabezpieczenie przeciwprzepięciowe warystorowe do 1,5 kV AC, zabezpieczenie przeciwzwarciowe z automatycznym wznowieniem pracy oraz zabezpieczenie termiczne i przeciążeniowe (110–130% wartości szczytowej). Sprawność przekraczająca 90% sprawia, że urządzenie nadaje się do aplikacji wymagających ciągłej pracy.
Gdzie zainstalować
Dzięki klasie szczelności IP67 zasilacz może być montowany bezpośrednio w miejscach narażonych na wilgoć, zapylenie lub kontakt z wodą — na zewnątrz budynków, w studzienkach kablowych, w pobliżu fontann, na elewacjach lub w nieogrzewanych pomieszczeniach technicznych. Zakres temperatury pracy od -30°C do +50°C (z uwzględnieniem krzywej obciążenia) umożliwia eksploatację całoroczną w warunkach zewnętrznych. Zasilacz nie wymaga dodatkowej obudowy ochronnej ze względu na własną szczelną obudowę aluminiową.
Typowe zastosowania
- Zasilanie taśm LED 12V DC montowanych na zewnątrz budynków, elewacjach i w ogrodach
- Instalacje oświetleniowe w miejscach narażonych na wilgoć: podświetlenia fontann, oczek wodnych, schodów zewnętrznych
- Systemy oświetlenia awaryjnego i dekoracyjnego w obiektach przemysłowych i magazynowych
- Zasilanie kamer CCTV i urządzeń niskonapięciowych instalowanych na zewnątrz obiektów
- Instalacje podświetleniowe w obiektach handlowych i wystawienniczych wymagających szczelnej obudowy zasilacza
