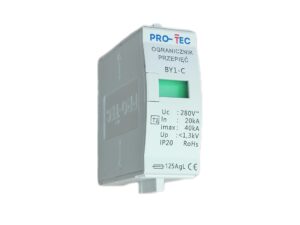

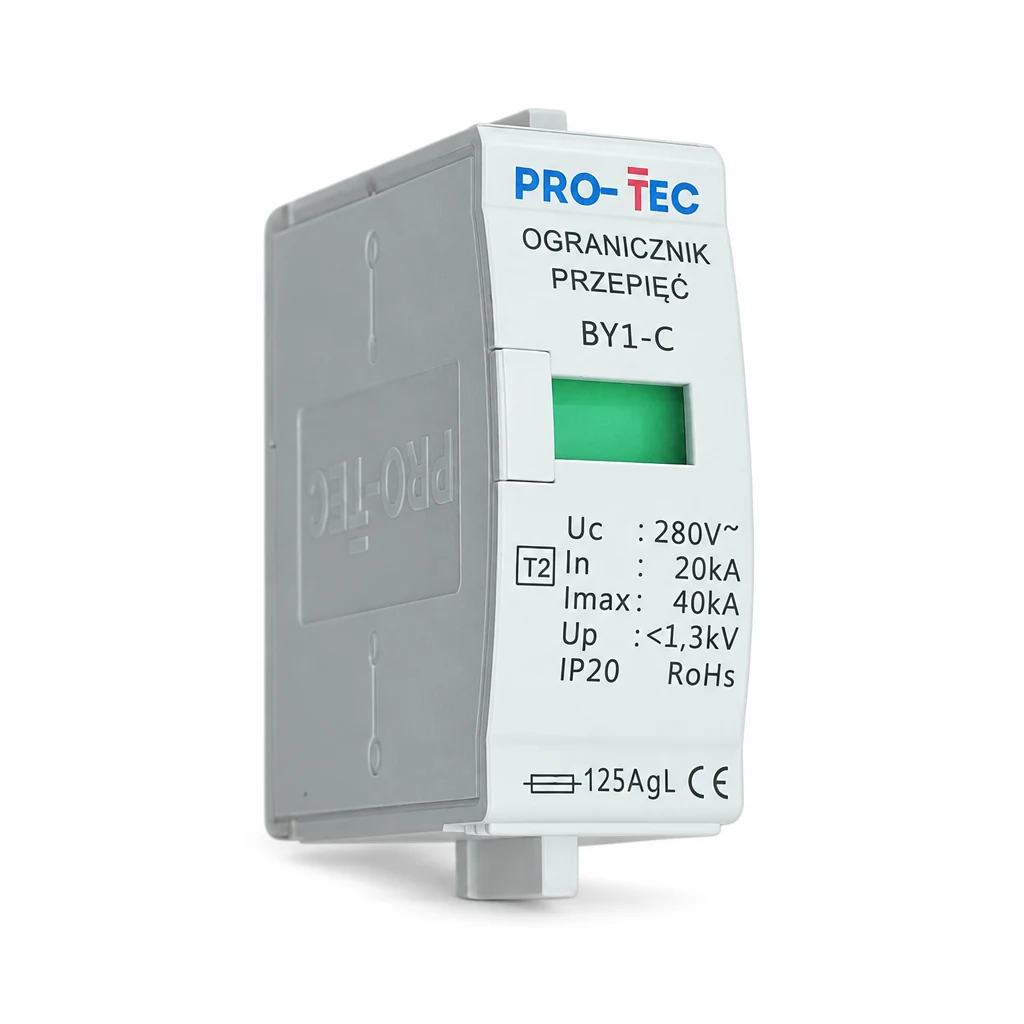

BY1-C
Numer katalogowy: 3221000 · EAN: 5906742652369
Wkładka warystorowa dla ograniczników typu 2
- Uc
- 280 V
- Up
- 1,3 kV
- Imax (8/20 µs)
- 40 kA
- Polski producent
- PN-EN 61643-11
- Wsparcie 24h
- Na rynku od 2005 roku
Pełna specyfikacja techniczna
Komplet danych technicznych — 14 parametrów według karty katalogowej producenta.
| Parametry znamionowe | |
|---|---|
| Maksymalne znamionowe napięcie pracy AC | 280 V |
| Znamionowy Prąd wyładowczy (8/20) | 20 kA |
| Maksymalny prąd wyładowczy (8/20) | 40 kA |
| Poziom ochrony | 1,3 kV |
| Parametry mechaniczne | |
| Temperaturowy zakres pracy | -40~80 °C |
| Przekrój przyłączy | 4-35 mm² |
| Klasa szczelności | IP 20 |
| Sygnalizacja | |
| Rodzaj sygnalizacji uszkodzenia | optyczna |
| Parametry dodatkowe | |
| Rodzaj ogranicznika | wkładka warystorowa |
| Czas zadziałania | 25 ns |
| Maksymalne dobezpieczenie | 125 A gL |
| Wymienne wkładki | wkładka |
| Wysokość wkładki | 45 mm |
| Wytrzymałość zwarciowa | 10 kA |
Zastosowanie i miejsce montażu
BY1-C to wymienna wkładka warystorowa przeznaczona do ograniczników przepięć typu 2, charakteryzująca się znamionowym prądem wyładowczym 20 kA i poziomem ochrony 1,3 kV.
Do czego służy
Wkładka BY1-C stanowi element wymienny ogranicznika przepięć typu 2, odprowadzający energię niskoenergetycznych udarów indukowanych i łączeniowych o kształcie (8/20) μs. Chroni instalację elektryczną przed przepięciami, ograniczając napięcie udarowe do poziomu 1,3 kV przy czasie zadziałania wynoszącym 25 ns. Maksymalny prąd wyładowczy wynosi 40 kA, co określa jej zdolność do jednorazowego odprowadzenia energii udaru. Po zużyciu lub uszkodzeniu wkładkę wymienia się bez konieczności demontażu całego ogranicznika — stan wkładki sygnalizowany jest optycznie: zielone okienko oznacza sprawność, czerwone — konieczność wymiany.
Gdzie zainstalować
Wkładka BY1-C montowana jest w podstawie ogranicznika przepięć typu 2 osadzonej na szynie DIN w rozdzielnicy. Stosuje się ją w rozdzielnicach głównych lub podlicznikowych budynków mieszkalnych, jednorodzinnych oraz innych niewielkich obiektów jako drugi stopień ochrony przepięciowej. Przyłącza akceptują przewody o przekroju 4–35 mm², a maksymalne dobezpieczenie wynosi 125 A gL. Klasa szczelności IP 20 oznacza montaż wyłącznie wewnątrz obudów rozdzielnic.
Typowe zastosowania
- Wymiana uszkodzonej wkładki warystorowej w istniejącym ograniczniku typu 2 zamontowanym w rozdzielnicy budynku jednorodzinnego
- Drugi stopień ochrony przepięciowej (typ 2) w rozdzielnicy głównej budynku mieszkalnego wielorodzinnego
- Instalacje zasilane linią napowietrzną lub krótką linią kablową, gdzie wymagana jest ochrona przed udarami łączeniowymi i indukowanymi
- Rozdzielnice podlicznikowe w obiektach komercyjnych i usługowych jako ochrona przed niskoenergetycznymi przepięciami sieciowymi
- Instalacje wymagające regularnej kontroli stanu ochrony przepięciowej dzięki wbudowanej sygnalizacji optycznej
Dla domu jednorodzinnego z LPS
Zewnętrzna instalacja odgromowa wymaga SPD klasy I bezpośrednio w głównej rozdzielnicy.
Przewodnik doboruDla obiektu komercyjnego TN-S
W obiektach handlowych i biurowych z osobnym N i PE — układ 3+1 zapewnia pełną ochronę.
Przewodnik doboruDla podrozdzielnicy z PV
Strona AC instalacji PV (po falowniku) wymaga SPD Typ 1+2, gdy rozdzielnica PV jest dalej niż 10 m od głównej.
Przewodnik doboruPozostałe warianty rodziny BY1-C
Ta karta dotyczy wariantu BY1-C. W rodzinie BY1-C dostępne są również poniższe warianty — różnią się konfiguracją, oznaczeniem i parametrami technicznymi.
- BY1-C/1 Ogranicznik warystorowy typu 2 do ochrony instalacji przed przepięciami indukowanymi i łączeniowymi
- BY1-C/1+NPE Ogranicznik warystorowy typu 2 do ochrony instalacji przed przepięciami indukowanymi i łączeniowymi,…
- BY1-C/2 Ogranicznik warystorowy typu 2 do ochrony instalacji przed przepięciami indukowanymi i łączeniowymi
- BY1-C/3 Ogranicznik warystorowy typu 2 do ochrony instalacji przed przepięciami indukowanymi i łączeniowymi
- BY1-C/3+NPE Ogranicznik warystorowy typu 2 do ochrony instalacji przed przepięciami indukowanymi i łączeniowymi,…
- BY1-C/4 Ogranicznik warystorowy typu 2 do ochrony instalacji przed przepięciami indukowanymi i łączeniowymi
Nie wiesz czy ten produkt jest dla Ciebie?
Sprawdź w 60 sekund — wizard doboru ProTec dopasuje produkt do Twojego obiektu, sieci i wymagań technicznych. Wynik z 1-3 najlepszymi modelami i uzasadnieniem.
SPD Typ 1 chroni instalację od razu po wejściu zasilania do budynku. SPD Typ 2 chroni sieć i rozdzielnice. SPD Typ 3 chroni sprzęt końcowy bezpośrednio przy gniazdku.
Najczęstsze pytania techniczne
Odpowiedzi opracowane przez Józefa Żabę — eksperta ProTec z 30-letnim doświadczeniem w ochronie przepięciowej i odgromowej.
Czy potrzebuję dodatkowo ogranicznika Typ 3 jeśli używam tego ogranicznika?
Zależy od odległości od najbliższego SPD do odbiornika. Norma PN-HD 60364-4-443 zaleca SPD typu 3 przy gniazdku, gdy odległość kablowa między ogranicznikiem a wrażliwym sprzętem przekracza około 10 m.
W instalacjach domowych zazwyczaj Typ 3 jest potrzebny dla elektroniki użytkowej (komputery, RTV, sterowniki). Typ 1+2 chroni instalację i rozdzielnicę, Typ 3 chroni urządzenie końcowe.
Jakie zabezpieczenie nadprądowe stosować przed tym ogranicznikiem?
Maksymalne dobezpieczenie podaje producent w danych technicznych (pole „Maksymalne dobezpieczenie") oraz wynika z parametru wytrzymałości zwarciowej.
- Jeśli zabezpieczenie nadprądowe instalacji jest mniejsze lub równe wartości z karty — nie stosuje się dodatkowego dobezpieczenia.
- Jeśli większe — należy zainstalować dodatkowy bezpiecznik gG/gL o właściwej wartości przed ogranicznikiem.
Jak rozpoznać że ogranicznik jest zużyty i wymaga wymiany?
Ograniczniki z sygnalizacją optyczną mają okienko zmieniające kolor z zielonego (sprawny) na czerwony (zużyty). Modele z sygnalizacją akustyczną dodatkowo emitują dźwięk. Modele z sygnalizacją zestykową przekazują stan przez styk bezpotencjałowy do systemu nadrzędnego.
Wkładki warystorowe są wymienne — wymieniamy tylko zużyty moduł, nie cały aparat.
W jaki sposób zamontować ogranicznik w istniejącej rozdzielni?
Ograniczniki PRO-TEC montowane są na szynie DIN TS-35. Szerokość modułowa i wymagany przekrój przewodów wskazane są w karcie produktu (sekcja „Parametry mechaniczne").
Procedura montażu:
- Odłącz zasilanie i potwierdź brak napięcia próbnikiem.
- Zamontuj ogranicznik na szynie DIN — strona zasilania od góry.
- Podłącz: L1, L2, L3 od strony zasilania (przed głównym bezpiecznikiem), N — biegun NPE, PE — uziemienie rozdzielnicy.
- Sprawdź stan optyczny (okienko zielone) i ciągłość uziemienia.
Dla wybranych modeli schemat podłączenia pokazany jest w sekcji „Zastosowanie i miejsce montażu" powyżej.
