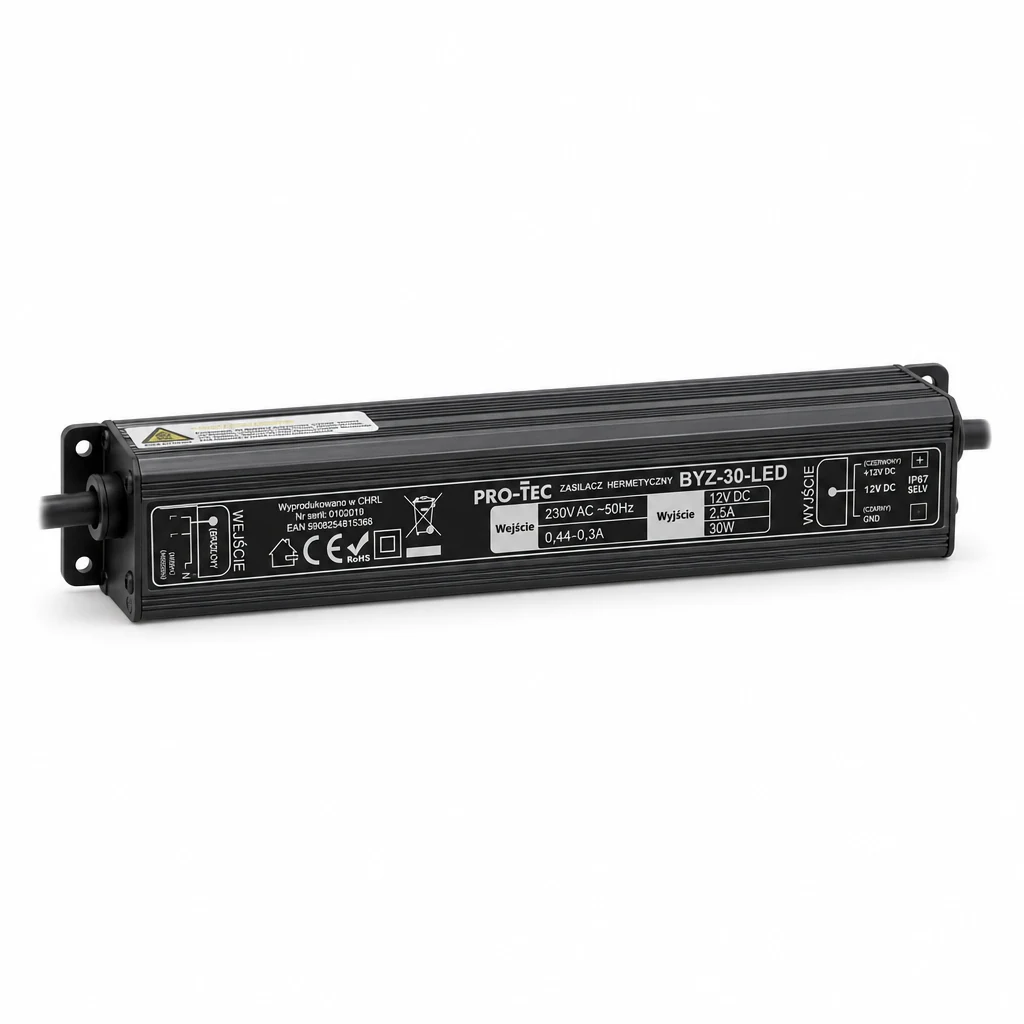

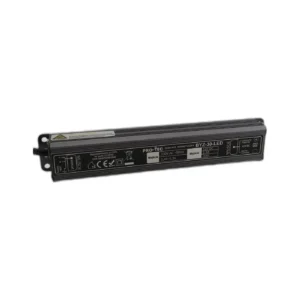

BYZ-30-LED
Numer katalogowy: 5210030 · EAN: 5906742652840
Zasilacz hermetyczny IP 67 z wyjściem DC 12V
- Polski producent
- Wsparcie 24h
- Na rynku od 2005 roku
Pełna specyfikacja techniczna
Komplet danych technicznych — 27 parametrów według karty katalogowej producenta.
| Parametry znamionowe | |
|---|---|
| Napięcie wyjściowe Uwyj/DC | 12 (±2%) V |
| Czas podtrzymania napięcia Tp | 60 mS |
| Napięcie zasilania Uwej/AC | 230 (50-60 Hz) V |
| Parametry mechaniczne | |
| Temperatura pracy δ | -30 ~ +50 °C (uwględniając krzywą obciążenia) |
| Klasa szczelności IP | 67 |
| Klasa ochrony | II |
| Obudowa | aluminium |
| Szerokość W | 35 mm |
| Parametry dodatkowe | |
| Moc Pmax | 30 W |
| Prąd znamionowy Iobc/DC | 2,5 A |
| Czas wzbudzenia Tw | 80 mS |
| Współczynnik mocy | >0,55 |
| Sprawność | >90% |
| Wilgotność względna pracy RH | 20-99 % (urządzone wodoodporne) |
| Warunki przechowywania | -40°C ~ +80°C ; 10-99% wilgotności wzgl. |
| Waga | 0,28 kg |
| Długość L | 202 mm |
| Wysokość H | 25 mm |
| Przewód zasilający AC | certyfikowany VDE 3x0,75 mm² o długości minimum 160mm |
| Przewody wyjściowe DC | 2x0,75 mm² |
| Kolor przewodu DC + | brązowy |
| Kolor przewodu DC - | niebieski |
| Zabezpieczenie przeciwprzepięciowe | warystorowe, do 1,5 KV AC |
| Zabezpieczenie przeciwzwarciowe | typ zabezpieczenia: automatyczne wznowienie pracy po usunięciu zwarcia |
| Zabezpieczenie przeciążeniowe | 110-130% (chwilowo) wartości szczytowej obciążenia |
| Zabezpieczenie termiczne | typ zabezpieczenia: automatyczne wznowienie pracy po wychłodzeniu |
| Testowane zgodnie z normami | EN55015:2013;EN61547:2009;EN61000-3-2:2014;EN61000-3-3:2013 |
Zastosowanie i miejsce montażu
BYZ-30-LED to hermetyczny zasilacz impulsowy klasy IP67 z wyjściem stałonapięciowym 12 V DC o mocy 30 W, przeznaczony do pracy w trudnych warunkach środowiskowych.
Do czego służy
Zasilacz przetwarza napięcie sieciowe 230 V AC (50–60 Hz) na stabilizowane napięcie 12 V DC (±2%) o prądzie znamionowym 2,5 A. Zapewnia zasilanie urządzeń niskonapięciowych wymagających pewnego i stabilnego źródła DC. Wbudowane zabezpieczenia obejmują ochronę przeciwprzepięciową warystorową do 1,5 kV AC, automatyczne zabezpieczenie przeciwzwarciowe i przeciążeniowe (110–130% wartości szczytowej) oraz zabezpieczenie termiczne — każde z automatycznym wznowieniem pracy po ustąpieniu zakłócenia. Sprawność urządzenia wynosi powyżej 90%.
Gdzie zainstalować
Dzięki szczelności IP67 i obudowie aluminiowej zasilacz może być montowany bezpośrednio w miejscach narażonych na wilgoć, zalanie lub zapylenie — na zewnątrz budynków, w studzienkach kablowych, szachtach instalacyjnych, pomieszczeniach technicznych oraz wszędzie tam, gdzie standardowe zasilacze nie sprostają warunkom środowiskowym. Zakres temperatur pracy od –30°C do +50°C (z uwzględnieniem krzywej obciążenia) umożliwia eksploatację w nieogrzewanych obiektach. Przewód zasilający AC (certyfikowany VDE, 3×0,75 mm², min. 160 mm) i przewody wyjściowe DC (2×0,75 mm²) pozwalają na bezpośrednie podłączenie bez dodatkowych złączek.
Typowe zastosowania
- Zasilanie zewnętrznych systemów LED 12 V DC montowanych na elewacjach, w ogrodach lub przy wejściach do obiektów
- Instalacje kontroli dostępu i monitoringu CCTV w miejscach narażonych na wilgoć lub niskie temperatury
- Zasilanie urządzeń automatyki budynkowej w studzienkach kablowych i szachtach instalacyjnych
- Obiekty przemysłowe i techniczne, gdzie zasilacz montowany jest bezpośrednio przy urządzeniu odbiorczym bez wydzielonej szafy elektrycznej
- Instalacje oświetleniowe i sygnalizacyjne w obiektach nieogrzewanych (magazyny, wiaty, tunele)
Pozostałe warianty rodziny BYZ
Ta karta dotyczy wariantu BYZ-30-LED. W rodzinie BYZ dostępne są również poniższe warianty — różnią się konfiguracją, oznaczeniem i parametrami technicznymi.
