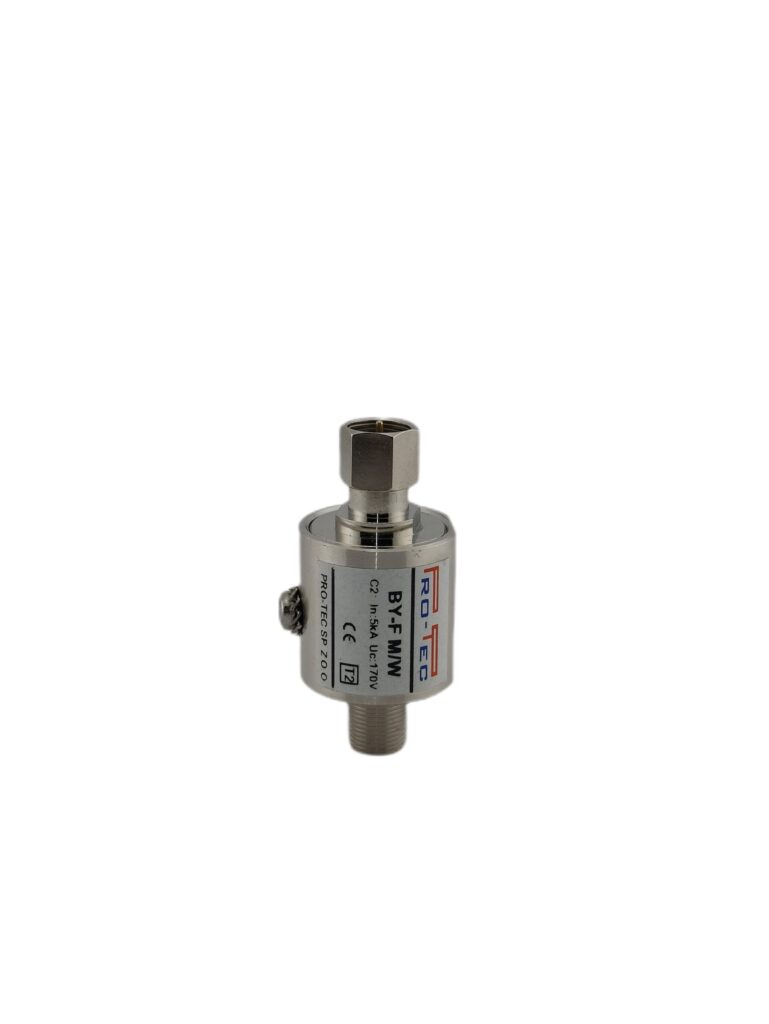

BY-F M/W
Numer katalogowy: 3250011 · EAN: 5906742652772
Ogranicznik przepięć z złączem F M/W
- Uc
- 130 V
- Iimp (10/350 µs)
- 2,5 kA
- Up
- 0.8 kV
- Imax (8/20 µs)
- 20 kA
- Polski producent
- Wsparcie 24h
- Na rynku od 2005 roku
Pełna specyfikacja techniczna
Komplet danych technicznych — 13 parametrów według karty katalogowej producenta.
| Parametry znamionowe | |
|---|---|
| Maksymalne znamionowe napięcie pracy AC | 130 V |
| Maksymalne znamionowe napięcie pracy DC | 180 V |
| Prąd udarowy (10/350) | 2,5 kA |
| Znamionowy Prąd wyładowczy (8/20) | 10 kA |
| Maksymalny prąd wyładowczy (8/20) | 20 kA |
| Poziom ochrony żyła/ziemia | 0.8 kV |
| Parametry mechaniczne | |
| Temperaturowy zakres pracy | -40~80 °C |
| Klasa szczelności | IP 40 |
| Parametry dodatkowe | |
| Znamionowy prąd obciążenia | 10 A |
| Impedencja falowa | 75 Ω |
| Czas zadziałania | 1 ns |
| Tłumienność wstrąceniowa | 0.7dB @3Ghz |
| Częstotliwość przenoszenia | 3GHz |
Zastosowanie i miejsce montażu
BY-F M/W to ogranicznik przepięć wyposażony w złącze F (męskie/żeńskie) przeznaczony do ochrony instalacji antenowych, telewizji przemysłowej, monitoringu oraz urządzeń RTV przed przepięciami w torze sygnałowym.
Do czego służy
Urządzenie chroni podłączone urządzenia przed szkodliwymi przepięciami przenoszonymi przez kabel antenowy lub sygnałowy ze złączem F. Maksymalny prąd wyładowczy wynosi 20 kA (8/20 µs), a prąd udarowy 2,5 kA (10/350 µs), co zapewnia ochronę zarówno przed przepięciami łączeniowymi, jak i skutkami wyładowań atmosferycznych. Czas zadziałania na poziomie 1 ns oraz impedancja falowa 75 Ω gwarantują minimalny wpływ na przesyłany sygnał — tłumienność wtrąceniowa wynosi jedynie 0,7 dB przy częstotliwości 3 GHz, a urządzenie przenosi sygnały do 3 GHz.
Gdzie zainstalować
Ogranicznik montuje się bezpośrednio w torze kablowym ze złączem F — na wejściu sygnału antenowego lub kablowego do budynku, rozdzielnicy sygnałowej bądź bezpośrednio przy chronionym urządzeniu. Szczelność IP 40 dopuszcza instalację wewnątrz budynków, w szafach krosowniczych i rozdzielnicach sygnałowych. Szeroki zakres temperatur pracy od -40 do +80 °C pozwala stosować go również w nieogrzewanych pomieszczeniach technicznych.
Typowe zastosowania
- Ochrona instalacji CCTV i telewizji przemysłowej — w torze kablowym kamer lub rejestratorów ze złączem F
- Ochrona anten satelitarnych i naziemnych w budynkach mieszkalnych i obiektach komercyjnych
- Zabezpieczenie wzmacniaczy i rozgałęźników antenowych w instalacjach zbiorczych (np. hotele, biurowce)
- Ochrona urządzeń nadawczych i odbiorczych RTV ze złączem F
- Instalacje monitoringu w obiektach przemysłowych i użyteczności publicznej
