BY-BNC M/M
Numer katalogowy: 3250007 · EAN: 5906742652734

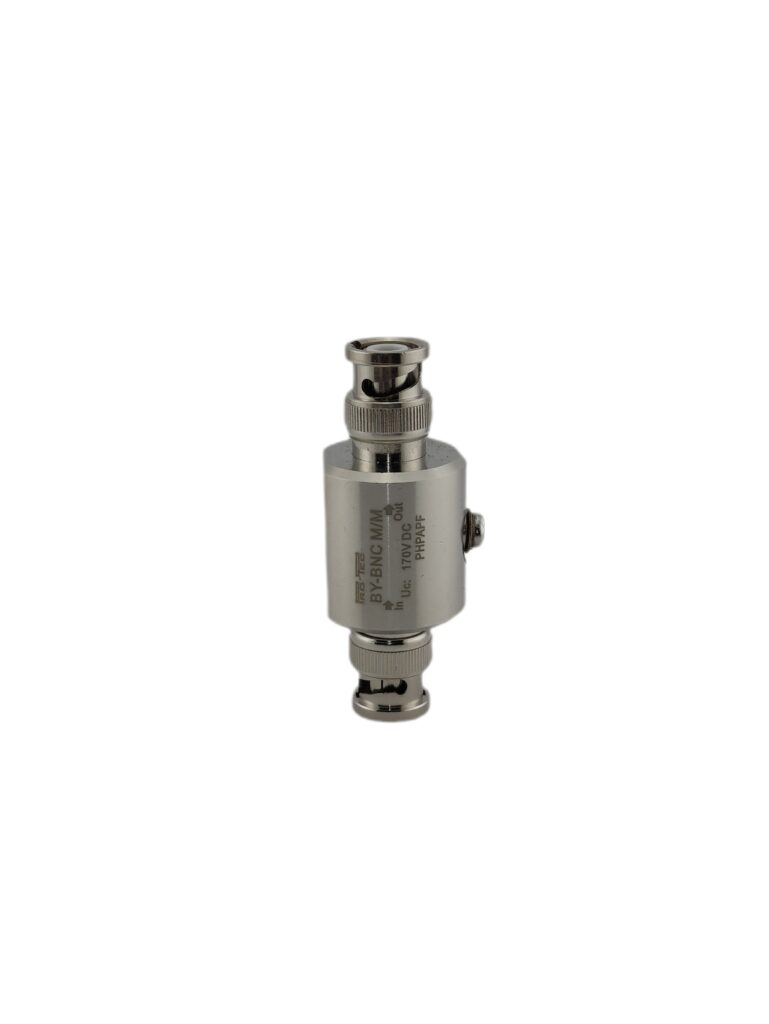

Ogranicznik przepięć z złączem BNC M/M
- Uc
- 130 V
- Iimp (10/350 µs)
- 2,5 kA
- Up
- 0.8 kV
- Imax (8/20 µs)
- 20 kA
- Polski producent
- Wsparcie 24h
- Na rynku od 2005 roku
Pełna specyfikacja techniczna
Komplet danych technicznych — 13 parametrów według karty katalogowej producenta.
| Parametry znamionowe | |
|---|---|
| Maksymalne znamionowe napięcie pracy AC | 130 V |
| Maksymalne znamionowe napięcie pracy DC | 180 V |
| Prąd udarowy (10/350) | 2,5 kA |
| Znamionowy Prąd wyładowczy (8/20) | 10 kA |
| Maksymalny prąd wyładowczy (8/20) | 20 kA |
| Poziom ochrony żyła/ziemia | 0.8 kV |
| Parametry mechaniczne | |
| Temperaturowy zakres pracy | -40~80 °C |
| Klasa szczelności | IP 40 |
| Parametry dodatkowe | |
| Znamionowy prąd obciążenia | 10 A |
| Impedencja falowa | 50 Ω |
| Czas zadziałania | 1 ns |
| Tłumienność wstrąceniowa | 0.7dB @3Ghz |
| Częstotliwość przenoszenia | 3GHz |
Zastosowanie i miejsce montażu
BY-BNC M/M (nr kat. 3250007) to ogranicznik przepięć do linii koncentrycznych z złączem BNC wtyk-wtyk, przeznaczony do ochrony urządzeń telewizji przemysłowej, systemów monitoringu oraz urządzeń RTV.
Do czego służy
Ogranicznik chroni podłączone urządzenia przed przepięciami przenoszonymi przez kable koncentryczne zakończone złączami BNC. Zapewnia poziom ochrony żyła/ziemia na poziomie 0,8 kV przy czasie zadziałania wynoszącym 1 ns. Maksymalny prąd wyładowczy (8/20) wynosi 20 kA, a prąd udarowy (10/350) — 2,5 kA. Impedancja falowa 50 Ω oraz częstotliwość przenoszenia do 3 GHz zapewniają minimalne zakłócenie sygnału wideo, przy tłumienności wtrąceniowej 0,7 dB przy 3 GHz.
Gdzie zainstalować
Ogranicznik montuje się bezpośrednio w torze kablowym — wszeregowo na przewodzie koncentrycznym BNC — w miejscu wprowadzenia kabla do urządzenia lub obudowy (kamera, rejestrator, monitor, nadajnik). Klasa szczelności IP 40 pozwala na zastosowanie w zamkniętych obudowach i szafach, w pomieszczeniach lub przy urządzeniach chronionych przed bezpośrednim działaniem wody. Zakres temperatur pracy od -40 do +80 °C umożliwia montaż zarówno w obiektach wewnętrznych, jak i w zewnętrznych obudowach technicznych.
Typowe zastosowania
- Systemy monitoringu CCTV — ochrona kamer i rejestratorów przed przepięciami na liniach koncentrycznych BNC
- Telewizja przemysłowa — zabezpieczenie torów sygnałowych w halach produkcyjnych, magazynach i obiektach przemysłowych
- Studia nadawcze i instalacje nadawcze — ochrona urządzeń RTV pracujących na złączach BNC 50 Ω
- Domowe i profesjonalne instalacje RTV — zabezpieczenie urządzeń podłączonych do anten lub sieci kablowej za pośrednictwem złączy BNC
- Ochrona punktowa przy urządzeniu — montaż bezpośrednio przy kamerze lub monitorze jako ostatni stopień ochrony w torze sygnałowym
