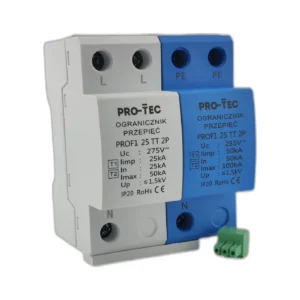

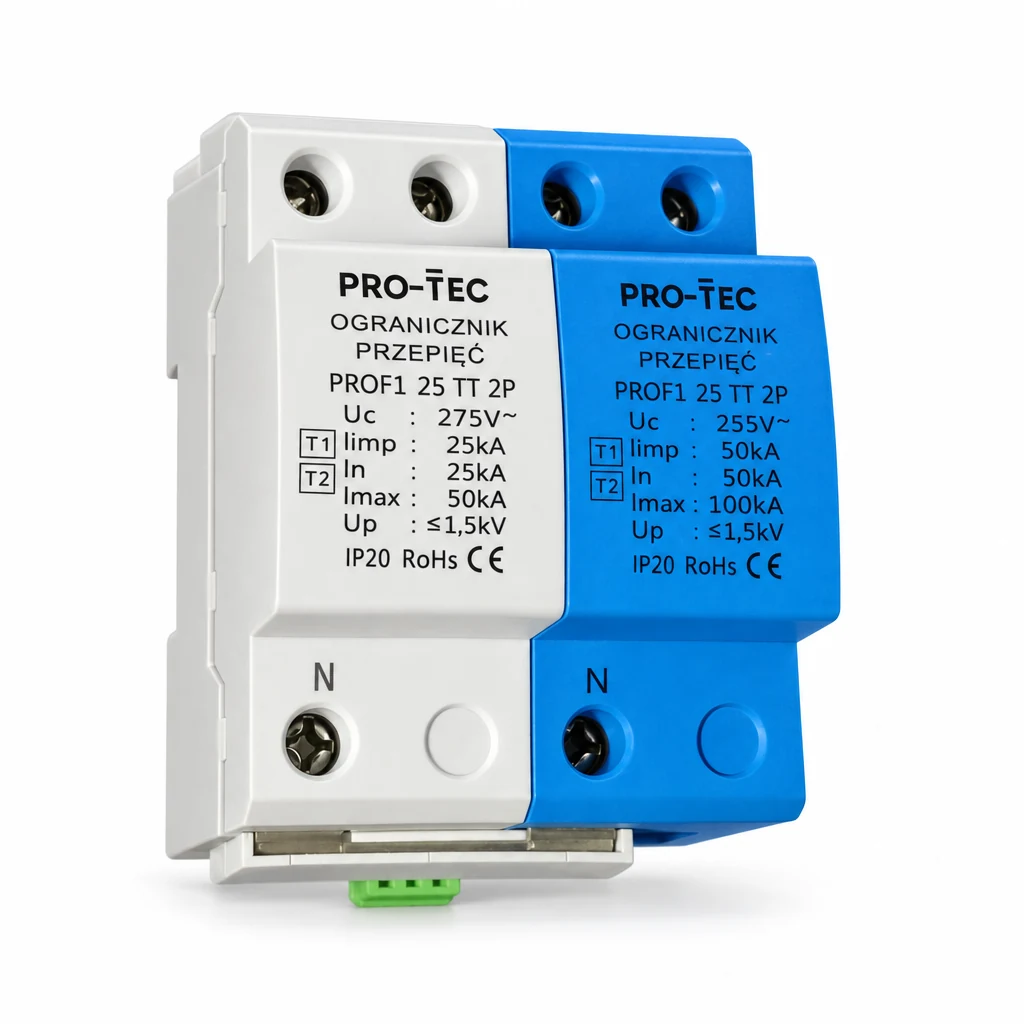

TT 1P+1NPE 25 kA na pole
Numer katalogowy: 3215011 · EAN: 5906742652130
PROFI TT 1P+NPE – dla sieci jednofazowych TT, TN z sygnalizacją uszkodzenia
- Uc
- 255 V (50 / 60Hz)
- Iimp (10/350 µs)
- 25kA
- Imax (8/20 µs)
- 25kA
- Polski producent
- PN-EN 61643-11
- Wsparcie 24h
- Na rynku od 2005 roku
Pełna specyfikacja techniczna
Komplet danych technicznych — 16 parametrów według karty katalogowej producenta.
| Parametry znamionowe | |
|---|---|
| Napięcie znamionowe AC (Uac) | 230 / 400V (50 / 60 Hz) |
| Największe napięcie trwałej pracy AC (Udc) | 255 V (50 / 60Hz) |
| Prąd udarowy (10/350µs) (L1+L2+L3+N-PE) (I total) (In) | 25kA/100kA |
| Prąd udarowy (10/350µs) (L, N, PE) (I imp) (Imax) | 25kA |
| Znamionowy prąd wyładowczy (8/20µs) (L, N, PE) | 100kA |
| Parametry mechaniczne | |
| Montaż | szyna 35mm zgodnie z EN 60715 |
| Zakres temperatury pracy | -40…+80 °C |
| Minimalny przekrój przewodów L, N, PE | 10mm² drut / linka |
| Maksymalny przekrój przewodów L, N, PE | 35mm² linka / 50mm² drut |
| Miejsce montażu | Wewnątrz pomieszczeń |
| Stopień ochrony | IP20 |
| Sygnalizacja | |
| Sygnalizacja uszkodzenia zdalna (FM) | Zestyk bezpotencjałowy na każdym module |
| Parametry dodatkowe | |
| Rodzaj ogranicznika | Typ 1 + typ 2/ klasa I + klasa II |
| Czas zadziałania | ≤100ns |
| Maksymalny bezpiecznik (L) do Ik=50kA | 250A gG |
| Maksymalny bezpiecznik (L-L) | 125A gG |
Zastosowanie i miejsce montażu
25TT2P to dwumodułowy ogranicznik przepięć serii PROFI typu 1+2 (klasa I+II) przeznaczony do jednofazowych sieci TT, IT i TN-S, wyposażony w bezpotencjałowy zestyk sygnalizacyjny na każdym module.
Do czego służy
Ogranicznik łączy w jednym urządzeniu ochronę klasy I i klasy II, zapewniając skuteczną ochronę przed skutkami bezpośrednich i bliskich uderzeń pioruna oraz przepięciami łączeniowymi. Prąd udarowy (10/350 µs) wynosi 25 kA na biegun, a znamionowy prąd wyładowczy (8/20 µs) sięga 100 kA. Czas zadziałania nie przekracza 100 ns, co skutecznie ogranicza przepięcia zanim uszkodzą urządzenia elektryczne i elektroniczne. W razie uszkodzenia modułu bezpotencjałowy zestyk zwierny/rozwierny zmienia stan, umożliwiając podłączenie lokalnego lub zdalnego systemu alarmowego.
Gdzie zainstalować
Urządzenie montuje się na szynie DIN 35 mm wewnątrz rozdzielnicy głównej lub rozdzielnicy przyłączowej obiektu, jako pierwszy stopień ochrony przeciwprzepięciowej — bezpośrednio za licznikiem lub w złączu kablowym. Stopień ochrony IP20 oraz zakres temperatur od -40 do +80 °C pozwalają na zastosowanie w rozdzielnicach wewnątrz pomieszczeń. Podłączenie wymaga przewodów L, N, PE o przekroju od 10 mm² do 35 mm² (linka) lub 50 mm² (drut), a zabezpieczenie nadprądowe po stronie L nie może przekraczać 250 A gG (dla Ik = 50 kA).
Typowe zastosowania
- Rozdzielnica główna budynku mieszkalnego jednorodzinnego lub wielorodzinnego w sieci TT — ochrona całej instalacji przed przepięciami atmosferycznymi
- Rozdzielnica przyłączowa obiektu użyteczności publicznej (biurowiec, szkoła, placówka medyczna) — pierwszy stopień ochrony w układzie TN-S
- Instalacje przemysłowe narażone na przepięcia łączeniowe od obciążeń indukcyjnych i pojemnościowych
- Obiekty w sieci IT (np. instalacje specjalne, szpitale) wymagające ogranicznika dostosowanego do tej topologii
- Instalacje z wymogiem zdalnego monitoringu stanu ochrony — zestyk bezpotencjałowy wpięty w system BMS lub sygnalizację alarmową
Dla domu jednorodzinnego z LPS
Zewnętrzna instalacja odgromowa wymaga SPD klasy I bezpośrednio w głównej rozdzielnicy.
Przewodnik doboruDla obiektu komercyjnego TN-S
W obiektach handlowych i biurowych z osobnym N i PE — układ 3+1 zapewnia pełną ochronę.
Przewodnik doboruDla podrozdzielnicy z PV
Strona AC instalacji PV (po falowniku) wymaga SPD Typ 1+2, gdy rozdzielnica PV jest dalej niż 10 m od głównej.
Przewodnik doboruNie wiesz czy ten produkt jest dla Ciebie?
Sprawdź w 60 sekund — wizard doboru ProTec dopasuje produkt do Twojego obiektu, sieci i wymagań technicznych. Wynik z 1-3 najlepszymi modelami i uzasadnieniem.
SPD Typ 1 chroni instalację od razu po wejściu zasilania do budynku. SPD Typ 2 chroni sieć i rozdzielnice. SPD Typ 3 chroni sprzęt końcowy bezpośrednio przy gniazdku.
Najczęstsze pytania techniczne
Odpowiedzi opracowane przez Józefa Żabę — eksperta ProTec z 30-letnim doświadczeniem w ochronie przepięciowej i odgromowej.
Czy potrzebuję dodatkowo ogranicznika Typ 3 jeśli używam tego ogranicznika?
Zależy od odległości od najbliższego SPD do odbiornika. Norma PN-HD 60364-4-443 zaleca SPD typu 3 przy gniazdku, gdy odległość kablowa między ogranicznikiem a wrażliwym sprzętem przekracza około 10 m.
W instalacjach domowych zazwyczaj Typ 3 jest potrzebny dla elektroniki użytkowej (komputery, RTV, sterowniki). Typ 1+2 chroni instalację i rozdzielnicę, Typ 3 chroni urządzenie końcowe.
Jakie zabezpieczenie nadprądowe stosować przed tym ogranicznikiem?
Maksymalne dobezpieczenie podaje producent w danych technicznych (pole „Maksymalne dobezpieczenie") oraz wynika z parametru wytrzymałości zwarciowej.
- Jeśli zabezpieczenie nadprądowe instalacji jest mniejsze lub równe wartości z karty — nie stosuje się dodatkowego dobezpieczenia.
- Jeśli większe — należy zainstalować dodatkowy bezpiecznik gG/gL o właściwej wartości przed ogranicznikiem.
Jak rozpoznać że ogranicznik jest zużyty i wymaga wymiany?
Ograniczniki z sygnalizacją optyczną mają okienko zmieniające kolor z zielonego (sprawny) na czerwony (zużyty). Modele z sygnalizacją akustyczną dodatkowo emitują dźwięk. Modele z sygnalizacją zestykową przekazują stan przez styk bezpotencjałowy do systemu nadrzędnego.
Wkładki warystorowe są wymienne — wymieniamy tylko zużyty moduł, nie cały aparat.
W jaki sposób zamontować ogranicznik w istniejącej rozdzielni?
Ograniczniki PRO-TEC montowane są na szynie DIN TS-35. Szerokość modułowa i wymagany przekrój przewodów wskazane są w karcie produktu (sekcja „Parametry mechaniczne").
Procedura montażu:
- Odłącz zasilanie i potwierdź brak napięcia próbnikiem.
- Zamontuj ogranicznik na szynie DIN — strona zasilania od góry.
- Podłącz: L1, L2, L3 od strony zasilania (przed głównym bezpiecznikiem), N — biegun NPE, PE — uziemienie rozdzielnicy.
- Sprawdź stan optyczny (okienko zielone) i ciągłość uziemienia.
Dla wybranych modeli schemat podłączenia pokazany jest w sekcji „Zastosowanie i miejsce montażu" powyżej.
