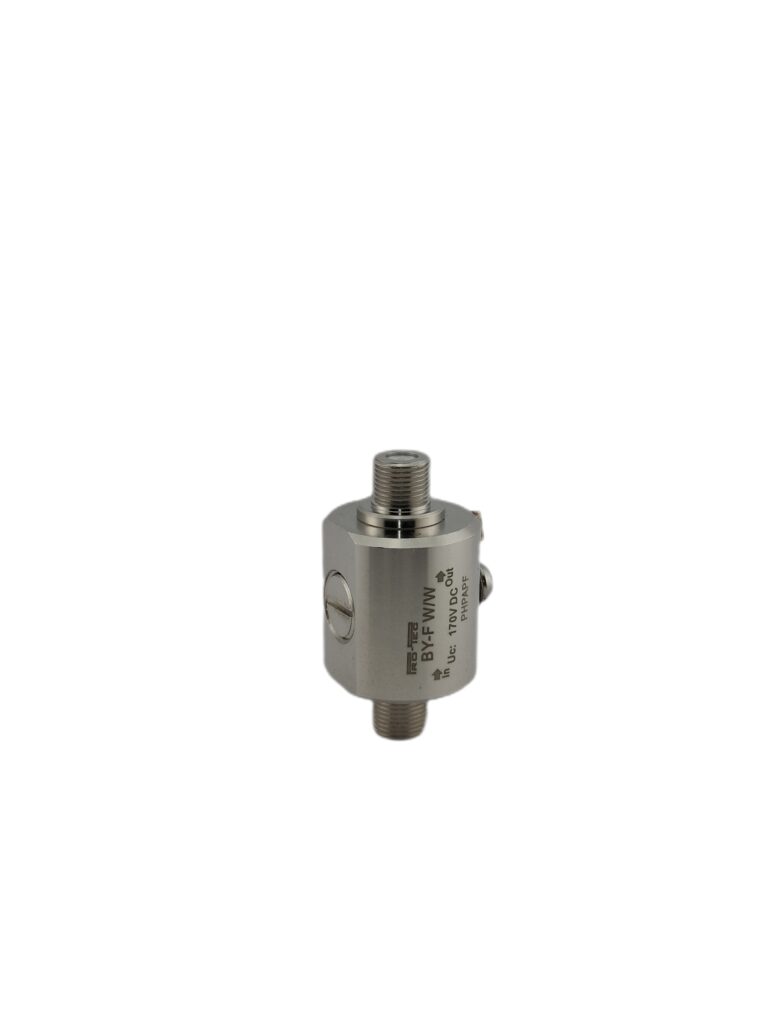

BY-F W/W
Numer katalogowy: 3250012 · EAN: 5906742652789
Ogranicznik przepięć z złączem F W/W
- Uc
- 130 V
- Iimp (10/350 µs)
- 2,5 kA
- Up
- 0.8 kV
- Imax (8/20 µs)
- 20 kA
- Polski producent
- Wsparcie 24h
- Na rynku od 2005 roku
Pełna specyfikacja techniczna
Komplet danych technicznych — 13 parametrów według karty katalogowej producenta.
| Parametry znamionowe | |
|---|---|
| Maksymalne znamionowe napięcie pracy AC | 130 V |
| Maksymalne znamionowe napięcie pracy DC | 180 V |
| Prąd udarowy (10/350) | 2,5 kA |
| Znamionowy Prąd wyładowczy (8/20) | 10 kA |
| Maksymalny prąd wyładowczy (8/20) | 20 kA |
| Poziom ochrony żyła/ziemia | 0.8 kV |
| Parametry mechaniczne | |
| Temperaturowy zakres pracy | -40~80 °C |
| Klasa szczelności | IP 40 |
| Parametry dodatkowe | |
| Znamionowy prąd obciążenia | 10 A |
| Impedencja falowa | 75 Ω |
| Czas zadziałania | 1 ns |
| Tłumienność wstrąceniowa | 0.7dB @3Ghz |
| Częstotliwość przenoszenia | 3GHz |
Zastosowanie i miejsce montażu
BY-F W/W (nr kat. 3250012) to ogranicznik przepięć wyposażony w złącza F typu wtyk/wtyk, przeznaczony do ochrony instalacji telewizji przemysłowej, systemów monitoringu oraz urządzeń RTV przed przepięciami w torze antenowym.
Do czego służy
Urządzenie chroni podłączone urządzenia przed przepięciami przenoszonymi przez kabel koncentryczny ze złączem F, zapewniając poziom ochrony żyła/ziemia na poziomie 0,8 kV. Ogranicznik reaguje w czasie 1 ns, skutecznie blokując impulsy udarowe — wytrzymuje prąd udarowy 10/350 do 2,5 kA oraz maksymalny prąd wyładowczy 8/20 do 20 kA. Impedancja falowa 75 Ω i tłumienność wtrąceniowa 0,7 dB przy 3 GHz zapewniają przenoszenie sygnału bez istotnej degradacji w paśmie do 3 GHz.
Gdzie zainstalować
Ogranicznik montuje się szeregowo w torze sygnałowym kabla koncentrycznego ze złączem F — bezpośrednio przy wejściu kabla do budynku, w szafie dystrybucji sygnału lub przy samym urządzeniu końcowym (odbiornik, kamera, modulator). Pracuje w zakresie temperatur od -40 do 80 °C oraz w stopniu szczelności IP 40, co pozwala na instalację zarówno wewnątrz pomieszczeń, jak i w zamkniętych obudowach zewnętrznych.
Typowe zastosowania
- Systemy telewizji przemysłowej (CCTV) — ochrona kamer i rejestratorów podłączonych kablem koncentrycznym F
- Instalacje antenowe RTV w budynkach mieszkalnych i obiektach komercyjnych — montaż przy wzmacniaczach lub rozdzielaczach sygnału
- Systemy monitoringu wizyjnego — zabezpieczenie toru sygnałowego na granicy strefy zewnętrznej i wewnętrznej
- Urządzenia nadawcze i odbiorcze pracujące w paśmie do 3 GHz z interfejsem F
- Instalacje narażone na wyładowania atmosferyczne lub przepięcia łączeniowe w sieci zasilającej wpływające na tor antenowy
