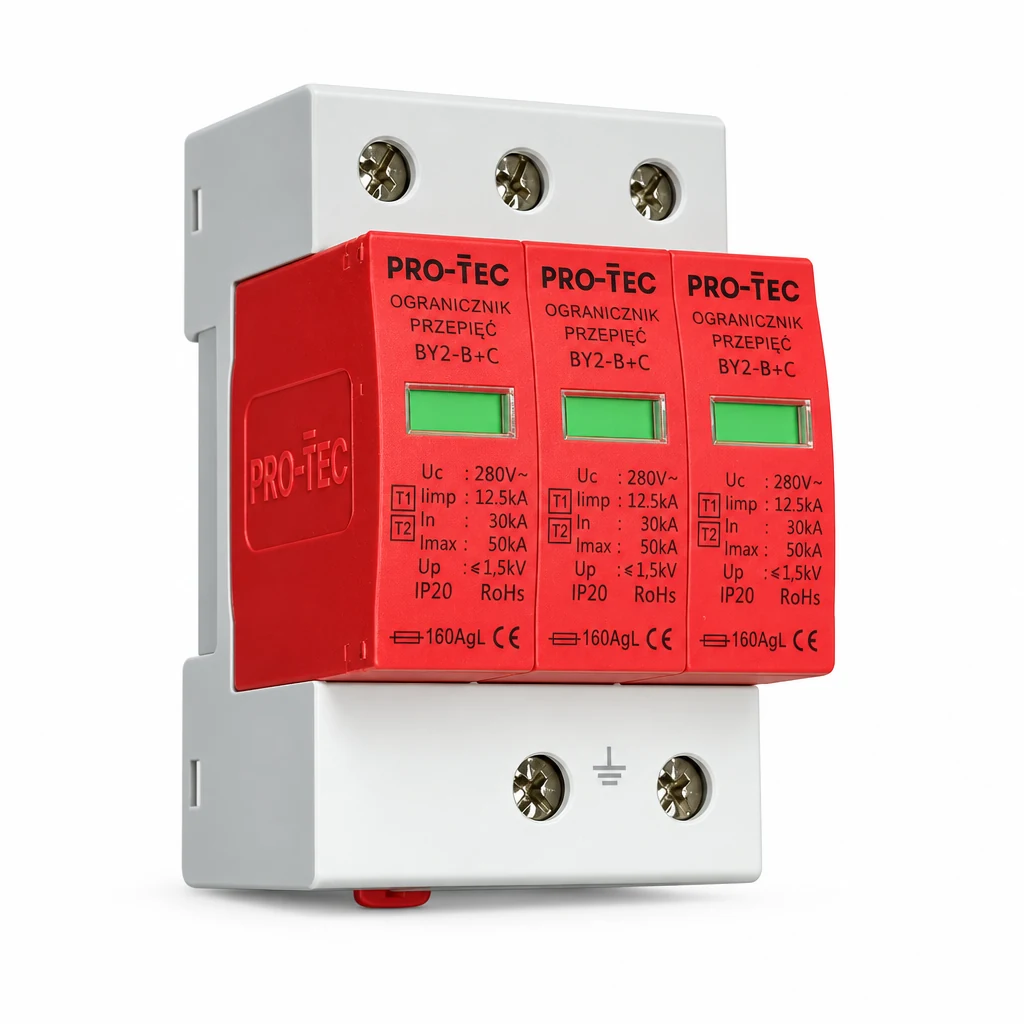

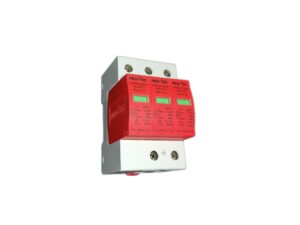

BY2-B+C/3
Numer katalogowy: 3213030 · EAN: 5906742652161
Ogranicznik przepięć typu 1+2 o podniesionej wytrzymałości na prąd udarowy do 12,5 kA na fazę, trójpolowy
- Uc
- 280 V
- Iimp (10/350 µs)
- 12,5 kA
- Up
- 1,1 kV
- Imax (8/20 µs)
- 50 kA
- Polski producent
- PN-EN 61643-11
- Wsparcie 24h
- Na rynku od 2005 roku
Pełna specyfikacja techniczna
Komplet danych technicznych — 19 parametrów według karty katalogowej producenta.
| Parametry znamionowe | |
|---|---|
| Maksymalne znamionowe napięcie pracy AC (Uc) | 280 V |
| Prąd udarowy (10/350) (Iimp) | 12,5 kA |
| Znamionowy Prąd wyładowczy (8/20) (In) | 30 kA |
| Maksymalny prąd wyładowczy (8/20) (Imax) | 50 kA |
| Poziom ochrony (Up) | 1,1 kV |
| Parametry mechaniczne | |
| Temperaturowy zakres pracy (δ) | -40~80 °C |
| Przekrój przyłączy (d) | 4-35 mm² |
| Klasa szczelności (IP) | 20 |
| Ilość modułów | 3 |
| Szerokość ogranicznika | 54 mm |
| Sygnalizacja | |
| Rodzaj sygnalizacji uszkodzenia | optyczna |
| Parametry dodatkowe | |
| Rodzaj ogranicznika | trójpolowy |
| Czas zadziałania (tA) | 25 ns |
| Maksymalne dobezpieczenie | 160 A gL |
| Ilość biegunów | 3 |
| Wymienne wkładki | tak |
| Wysokość podstawy | 90 mm |
| Wysokość wkładki | 45 mm |
| Wytrzymałość zwarciowa | 10 kA |
Zastosowanie i miejsce montażu
BY2-B+C/3 to trójpolowy ogranicznik przepięć typu 1+2 o podwyższonej wytrzymałości na prąd udarowy, łączący w jednym urządzeniu ochronę przed bezpośrednimi wyładowaniami atmosferycznymi (typ 1) oraz przepięciami łączeniowymi (typ 2).
Do czego służy
Ogranicznik chroni instalację elektryczną przed przepięciami pochodzącymi zarówno z bezpośrednich wyładowań piorunowych, jak i z przepięć łączeniowych powstających w sieci. Prąd udarowy (10/350) na poziomie 12,5 kA na fazę oraz maksymalny prąd wyładowczy (8/20) do 50 kA zapewniają skuteczną ochronę przy wysokich obciążeniach udarowych. Poziom ochrony Up wynosi 1,1 kV, a czas zadziałania 25 ns, co gwarantuje szybką reakcję na przepięcie. Wymienne wkładki oraz optyczna sygnalizacja uszkodzenia upraszczają obsługę i kontrolę stanu urządzenia.
Gdzie zainstalować
Urządzenie przeznaczone jest do montażu na szynie DIN w rozdzielnicach głównych (RG) lub rozdzielnicach na wejściu do obiektu — jako pierwsza linia ochrony przepięciowej w instalacji. Szerokość 54 mm (3 moduły) i przekrój przyłączy 4–35 mm² pozwalają na zabudowę w typowych rozdzielnicach przemysłowych i budynkowych. Maksymalne dobezpieczenie wynosi 160 A gL, co należy uwzględnić przy doborze zabezpieczenia nadprądowego przed ogranicznikiem. Zakres temperatur pracy –40 do +80°C umożliwia montaż również w rozdzielnicach zewnętrznych lub nieogrzewanych.
Typowe zastosowania
- Rozdzielnica główna budynku przemysłowego lub magazynowego z instalacją odgromową — ochrona na wejściu linii zasilającej
- Główny punkt rozdziału energii w obiektach komercyjnych (biurowce, centra handlowe) narażonych na wyładowania atmosferyczne
- Instalacje na terenach otwartych (stacje transformatorowe, obiekty infrastrukturalne) z podwyższonym ryzykiem bezpośredniego trafienia piorunem
- Rozdzielnice wejściowe w halach produkcyjnych, gdzie wrażliwe urządzenia wymagają ochrony już na pierwszym poziomie instalacji
- Systemy zasilania obiektów z zewnętrzną instalacją odgromową, gdzie wymagany jest ogranicznik spełniający jednocześnie wymagania klasy 1 i 2
Dla domu jednorodzinnego z LPS
Zewnętrzna instalacja odgromowa wymaga SPD klasy I bezpośrednio w głównej rozdzielnicy.
Przewodnik doboruDla obiektu komercyjnego TN-S
W obiektach handlowych i biurowych z osobnym N i PE — układ 3+1 zapewnia pełną ochronę.
Przewodnik doboruDla podrozdzielnicy z PV
Strona AC instalacji PV (po falowniku) wymaga SPD Typ 1+2, gdy rozdzielnica PV jest dalej niż 10 m od głównej.
Przewodnik doboruPozostałe warianty rodziny BY2-B+C
Ta karta dotyczy wariantu BY2-B+C/3. W rodzinie BY2-B+C dostępne są również poniższe warianty — różnią się konfiguracją, oznaczeniem i parametrami technicznymi.
- BY2-B+C Wkładka warystorowa do ogranicznika przepięć typu 1+2 o podniesionej wytrzymałości na prąd…
- BY2-B+C /1+NPE Ogranicznik przepięć typu 1+2 o podniesionej wytrzymałości na prąd udarowy do 12,5…
- BY2-B+C /3+NPE Ogranicznik przepięć typu 1+2 o podniesionej wytrzymałości na prąd udarowy do 12,5…
- BY2-B+C/4 Ogranicznik przepięć typu 1+2 o podniesionej wytrzymałości na prąd udarowy do 12,5…
Nie wiesz czy ten produkt jest dla Ciebie?
Sprawdź w 60 sekund — wizard doboru ProTec dopasuje produkt do Twojego obiektu, sieci i wymagań technicznych. Wynik z 1-3 najlepszymi modelami i uzasadnieniem.
SPD Typ 1 chroni instalację od razu po wejściu zasilania do budynku. SPD Typ 2 chroni sieć i rozdzielnice. SPD Typ 3 chroni sprzęt końcowy bezpośrednio przy gniazdku.
Najczęstsze pytania techniczne
Odpowiedzi opracowane przez Józefa Żabę — eksperta ProTec z 30-letnim doświadczeniem w ochronie przepięciowej i odgromowej.
Czy potrzebuję dodatkowo ogranicznika Typ 3 jeśli używam tego ogranicznika?
Zależy od odległości od najbliższego SPD do odbiornika. Norma PN-HD 60364-4-443 zaleca SPD typu 3 przy gniazdku, gdy odległość kablowa między ogranicznikiem a wrażliwym sprzętem przekracza około 10 m.
W instalacjach domowych zazwyczaj Typ 3 jest potrzebny dla elektroniki użytkowej (komputery, RTV, sterowniki). Typ 1+2 chroni instalację i rozdzielnicę, Typ 3 chroni urządzenie końcowe.
Jakie zabezpieczenie nadprądowe stosować przed tym ogranicznikiem?
Maksymalne dobezpieczenie podaje producent w danych technicznych (pole „Maksymalne dobezpieczenie") oraz wynika z parametru wytrzymałości zwarciowej.
- Jeśli zabezpieczenie nadprądowe instalacji jest mniejsze lub równe wartości z karty — nie stosuje się dodatkowego dobezpieczenia.
- Jeśli większe — należy zainstalować dodatkowy bezpiecznik gG/gL o właściwej wartości przed ogranicznikiem.
Jak rozpoznać że ogranicznik jest zużyty i wymaga wymiany?
Ograniczniki z sygnalizacją optyczną mają okienko zmieniające kolor z zielonego (sprawny) na czerwony (zużyty). Modele z sygnalizacją akustyczną dodatkowo emitują dźwięk. Modele z sygnalizacją zestykową przekazują stan przez styk bezpotencjałowy do systemu nadrzędnego.
Wkładki warystorowe są wymienne — wymieniamy tylko zużyty moduł, nie cały aparat.
W jaki sposób zamontować ogranicznik w istniejącej rozdzielni?
Ograniczniki PRO-TEC montowane są na szynie DIN TS-35. Szerokość modułowa i wymagany przekrój przewodów wskazane są w karcie produktu (sekcja „Parametry mechaniczne").
Procedura montażu:
- Odłącz zasilanie i potwierdź brak napięcia próbnikiem.
- Zamontuj ogranicznik na szynie DIN — strona zasilania od góry.
- Podłącz: L1, L2, L3 od strony zasilania (przed głównym bezpiecznikiem), N — biegun NPE, PE — uziemienie rozdzielnicy.
- Sprawdź stan optyczny (okienko zielone) i ciągłość uziemienia.
Dla wybranych modeli schemat podłączenia pokazany jest w sekcji „Zastosowanie i miejsce montażu" powyżej.
