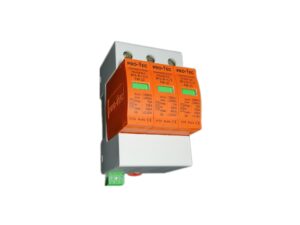

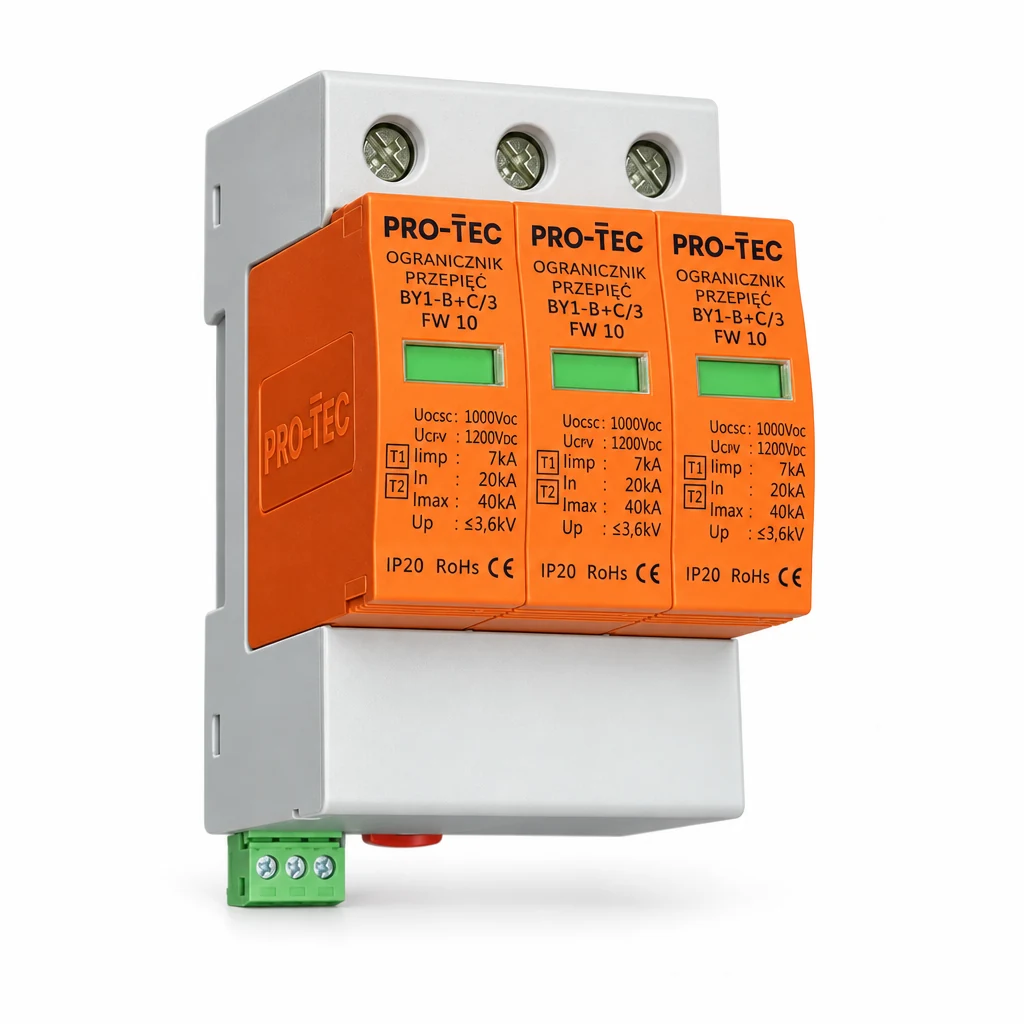

BY1-B+C/3 FW10

Do czego służy

Ogranicznik łączy w jednym urządzeniu ochronę pierwszego i drugiego stopnia — odprowadza zarówno wysokoenergetyczne udary wywołane bezpośrednim lub pośrednim wyładowaniem piorunowym (udar 10/350 µs, Iimp 7 kA), jak i przepięcia indukcyjne oraz łączeniowe (udar 8/20 µs, Imax 40 kA). Konstruowany w technologii trzech warystorów MOV, ogranicza napięcie udarowe do poziomu ochrony poniżej 3,6 kV przy czasie zadziałania 25 ns. Optyczna sygnalizacja stanu wkładki (zielone pole — sprawna, czerwone — uszkodzona) oraz wyjście stykowe umożliwiają bieżący nadzór nad stanem ochrony.

Gdzie zainstalować

Urządzenie montuje się w rozdzielnicy DC instalacji fotowoltaicznej, bezpośrednio po stronie generatora PV — na szynę DIN w szafie inwerterowej lub w dedykowanej rozdzielnicy DC. Przeznaczone jest do instalacji, w których napięcie obwodu otwartego paneli przy standardowych warunkach testowych (Uoc stc) nie przekracza 1000 V DC, a maksymalne napięcie trwałej pracy Ucpv wynosi do 1200 V DC. Klasa szczelności IP20 wskazuje na montaż wewnątrz obudowy rozdzielnicy, nie na zewnątrz. Maksymalny przekrój podłączanych przewodów wynosi 35 mm².

Typowe zastosowania

• Rozdzielnice DC instalacji fotowoltaicznych na obiektach przemysłowych i komercyjnych z generatorem PV wymagającym ochrony typu 1+2 w jednym miejscu.
• Instalacje PV na budynkach z instalacją odgromową, gdzie wymagana jest ochrona przed bezpośrednim i pośrednim uderzeniem pioruna po stronie DC.
• Systemy fotowoltaiczne na obiektach rolniczych i użyteczności publicznej narażonych na przepięcia atmosferyczne.
• Instalacje PV z falownikami wymagającymi ograniczenia przepięć po stronie wejścia DC do poziomu nieprzekraczającego 3,6 kV.
• Rozwiązania wymagające zdalnego monitoringu stanu ochrony dzięki wyjściu stykowemu podłączonemu do systemu BMS lub alarmu technicznego.
