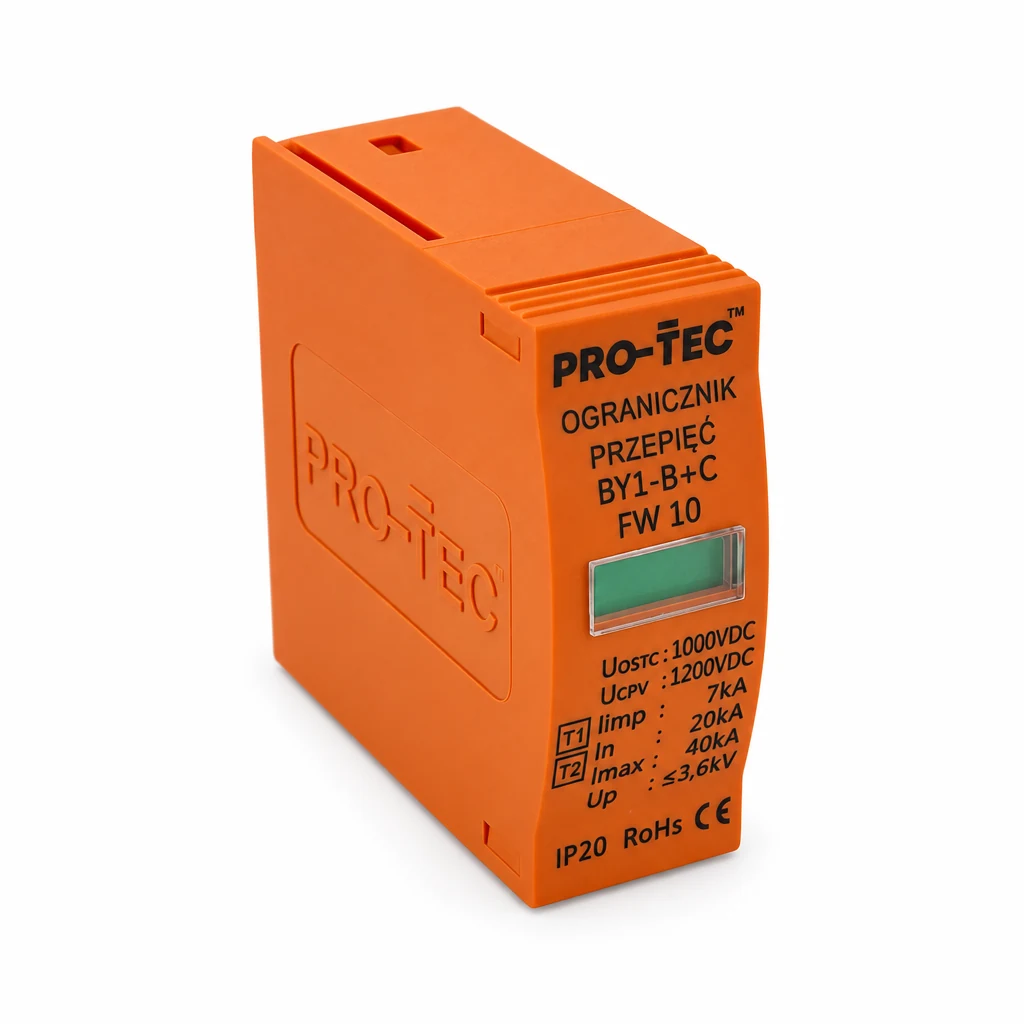

BY1-B+C FW 10
Numer katalogowy: 3234000
Wkładka warystorowa do ogranicznika przepięć typ 1+2 (seria FW 10).
- Uc
- 1000 V
- Iimp (10/350 µs)
- 7 kA
- Up
- <3,6 kV
- Imax (8/20 µs)
- 40 kA
- Polski producent
- Wsparcie 24h
- Na rynku od 2005 roku
Pełna specyfikacja techniczna
Komplet danych technicznych — 17 parametrów według karty katalogowej producenta.
| Parametry znamionowe | |
|---|---|
| Rodzaj ogranicznika | Wkładka warystorowa |
| Spełnienie wymogów typu | 1+2 (I+II) |
| Napięcie obwodu otwartego PV (Uoc stc) DC | 1000 V |
| Maks. napięcie trwałej pracy DC (Ucpv) | 1200 V |
| Prąd udarowy (10/350) Iimp | 7 kA |
| Znamionowy prąd wyładowczy (8/20) In | 20 kA |
| Maksymalny prąd wyładowczy (8/20) Imax | 40 kA |
| Poziom ochrony Up | <3,6 kV |
| Czas zadziałania tA | 25 ns |
| Maksymalne dobezpieczenie gL | 160 A |
| Wytrzymałość zwarciowa | 1 kA |
| Parametry mechaniczne | |
| Temperaturowy zakres pracy | -40~80 °C |
| Maksymalny przekrój przyłączy | 35 mm² |
| Klasa szczelności IP | IP20 |
| Wysokość wkładki | 45 mm |
| Sygnalizacja | |
| Rodzaj sygnalizacji uszkodzenia | optyczna |
| Parametry dodatkowe | |
| Konstrukcja | warystor (MOV) |
Zastosowanie i miejsce montażu
BY1-B+C FW 10
Wkładka warystorowa do ogranicznika przepięć typ 1+2 (seria FW 10)..
Stosowany w sieci typu DC, w układzie PKT 1-4. Montaż w głównej rozdzielnicy obiektu, na szynie DIN TS-35.
Pełna dokumentacja techniczna — w sekcji parametry techniczne powyżej oraz w karcie katalogowej PDF.
Dla domu jednorodzinnego z LPS
Zewnętrzna instalacja odgromowa wymaga SPD klasy I bezpośrednio w głównej rozdzielnicy.
Przewodnik doboruDla obiektu komercyjnego TN-S
W obiektach handlowych i biurowych z osobnym N i PE — układ 3+1 zapewnia pełną ochronę.
Przewodnik doboruDla podrozdzielnicy z PV
Strona AC instalacji PV (po falowniku) wymaga SPD Typ 1+2, gdy rozdzielnica PV jest dalej niż 10 m od głównej.
