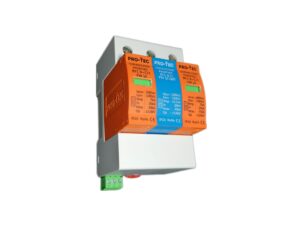

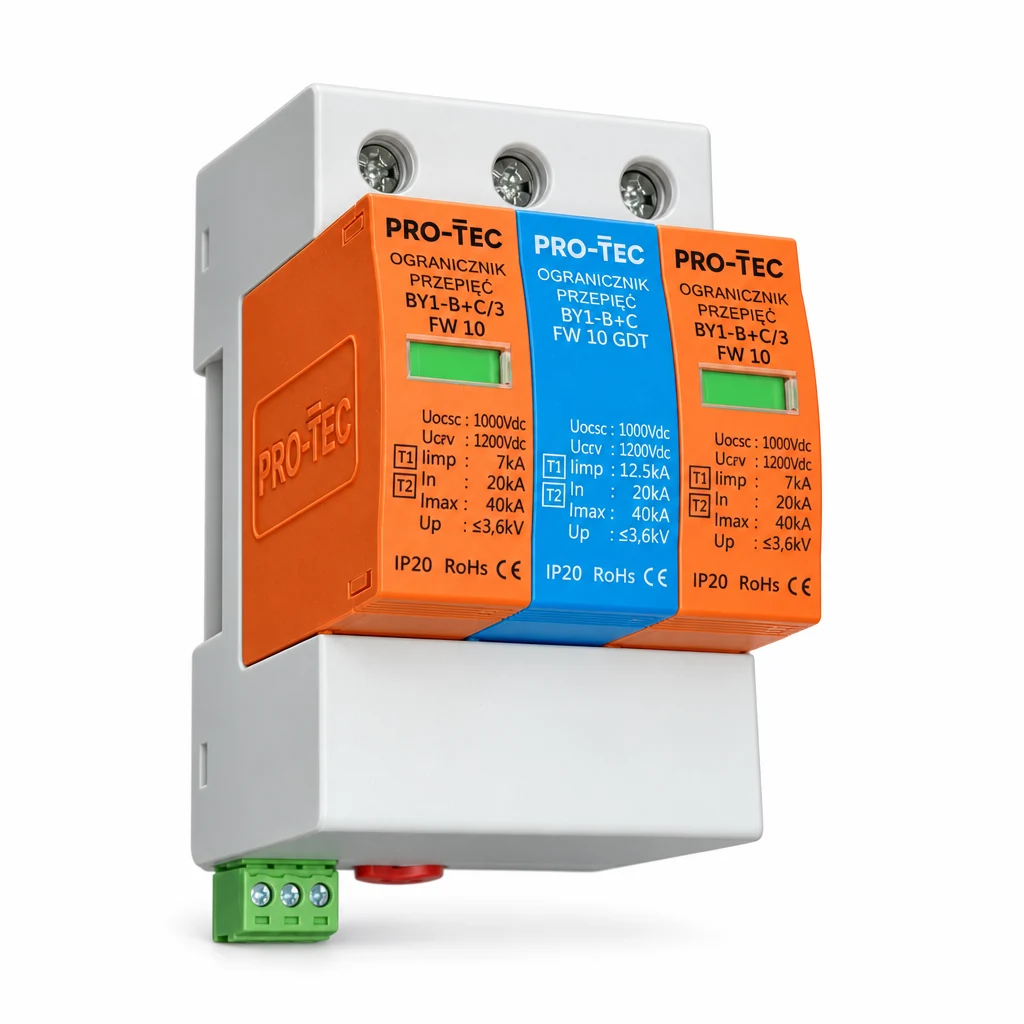

BY1-B+C/3 FW10 GDT
Numer katalogowy: 3234031 · EAN: 5906742652925
Ogranicznik przepięć prądu stałego do instalacji fotowoltaicznych
- Uc
- 1200 V (DC)
- Iimp (10/350 µs)
- 7 kA
- Up
- <3,6 kV
- Imax (8/20 µs)
- 40 kA
- Polski producent
- Wsparcie 24h
- Na rynku od 2005 roku
Pełna specyfikacja techniczna
Komplet danych technicznych — 19 parametrów według karty katalogowej producenta.
| Parametry znamionowe | |
|---|---|
| Napięcie na zaciskach nieobciążonego obwodu paneli PV (Open Circuit voltage under Standard Test Conditions) Uoc stc | 1000 V (DC) |
| Maksymalne napięcie trwałej pracy DC Ucpv | 1200 V (DC) |
| Prąd udarowy (10/350) Iimp | 7 kA |
| Znamionowy prąd wyładowczy (8/20) In | 20 kA |
| Maksymalny prąd wyładowczy (8/20) Imax | 40 kA |
| Poziom ochrony Up | <3,6 kV |
| Funkcje uzupełniające | sygnalizacja stykowa |
| Parametry mechaniczne | |
| Temperaturowy zakres pracy δ | -40~80 °C |
| Maksymalny przekrój przyłączy | 35 mm² |
| Klasa szczelności IP | 20 |
| Szerokość ogranicznika | 54 mm |
| Sygnalizacja | |
| Rodzaj sygnalizacji uszkodzenia | optyczna |
| Parametry dodatkowe | |
| Spełnienie wymogów typu | I+II |
| Konstrukcja (MOV-warystor, GDT - iskiernik) | 2xMOV+1xGTD |
| Czas zadziałania tA | 100 ns |
| Wytrzymałość zwarciowa | 1 kA |
| Maksymalne zabezpieczenie gL | 160 A |
| Wysokość wkładki | 45 mm |
| Wysokość podstawy | 90 mm |
Zastosowanie i miejsce montażu
BY1-B+C/3 FW10 GDT to trójbiegunowy ogranicznik przepięć prądu stałego typu 1+2 do instalacji fotowoltaicznych, zbudowany w technologii 2×MOV + 1×GDT, przeznaczony do pracy w obwodach DC o napięciu do 1200 V.
Do czego służy
Ogranicznik łączy w jednym urządzeniu ochronę typu 1 i typu 2, zapewniając dwustopniowe zabezpieczenie instalacji PV przed przepięciami. Odprowadza udarowe prądy piorunowe o kształcie 10/350 µs (Iimp 7 kA) oraz przepięcia indukowane i łączeniowe opisywane udarem 8/20 µs (In 20 kA, Imax 40 kA). Poziom ochrony wynosi poniżej 3,6 kV, a czas zadziałania to 100 ns. Napięcie trwałej pracy DC Ucpv wynosi 1200 V, a napięcie obwodu otwartego paneli w warunkach STC Uoc stc — 1000 V DC.
Gdzie zainstalować
Urządzenie montuje się w rozdzielnicy DC instalacji fotowoltaicznej — bezpośrednio po stronie generatora PV, przed inwerterem. Dzięki klasie 1+2 stanowi kompletny, jednotorowy stopień ochrony przepięciowej po stronie stałoprądowej, eliminując potrzebę stosowania oddzielnych ograniczników typu 1 i typu 2. Aparat mocuje się na szynie DIN; całkowita szerokość wynosi 54 mm. Klasa szczelności IP20 wskazuje na montaż wewnątrz obudowy rozdzielnicy lub szafy elektrycznej.
Typowe zastosowania
- Rozdzielnice DC instalacji fotowoltaicznych na obiektach komercyjnych i przemysłowych narażonych na bezpośrednie i pośrednie wyładowania atmosferyczne
- Instalacje PV na budynkach wyposażonych w instalację odgromową, gdzie wymagana jest ochrona łączona typu 1+2 po stronie DC
- Systemy fotowoltaiczne o napięciu łańcucha do 1000 V Uoc stc (do 1200 V Ucpv) — typowe układy stringowe z inwerterem centralnym lub stringowym
- Instalacje PV, w których zależy na oszczędności miejsca w rozdzielnicy — jeden aparat realizuje pełną ochronę dwustopniową zamiast dwóch osobnych urządzeń
- Obiekty wymagające zdalnego lub lokalnego monitoringu stanu ogranicznika — dzięki optycznej sygnalizacji uszkodzenia wkładki oraz wyjściu stykowemu do systemu nadzoru
Dla strony DC instalacji PV
Obwód DC między panelami a falownikiem wymaga ogranicznika dobranego do napięcia jałowego łańcucha (Uoc).
Przewodnik doboruDługość przewodów przyłączeniowych
Przewody łączące ogranicznik powinny być możliwie krótkie — w instalacjach PV to częsty błąd obniżający skuteczność ochrony.
Przewodnik doboruTypowe błędy montażu
Zbyt długie przewody, brak dobezpieczenia i zła kolejność łączenia osłabiają ochronę — sprawdź zanim zamontujesz.
Przewodnik doboruPozostałe warianty rodziny BY1-B+C
Ta karta dotyczy wariantu BY1-B+C/3 FW10 GDT. W rodzinie BY1-B+C dostępne są również poniższe warianty — różnią się konfiguracją, oznaczeniem i parametrami technicznymi.
- BY1-B+C FW 10 Wkładka warystorowa do ogranicznika przepięć typ 1+2 (seria FW 10).
- BY1-B+C FW 12 Wkładka warystorowa do ogranicznika przepięć typ 1+2 (seria FW 12).
- BY1-B+C FW 6 Wkładka warystorowa do ogranicznika przepięć typ 1+2 (seria FW 6).
- BY1-B+C/2 FW6 Ogranicznik przepięć prądu stałego do instalacji fotowoltaicznych
