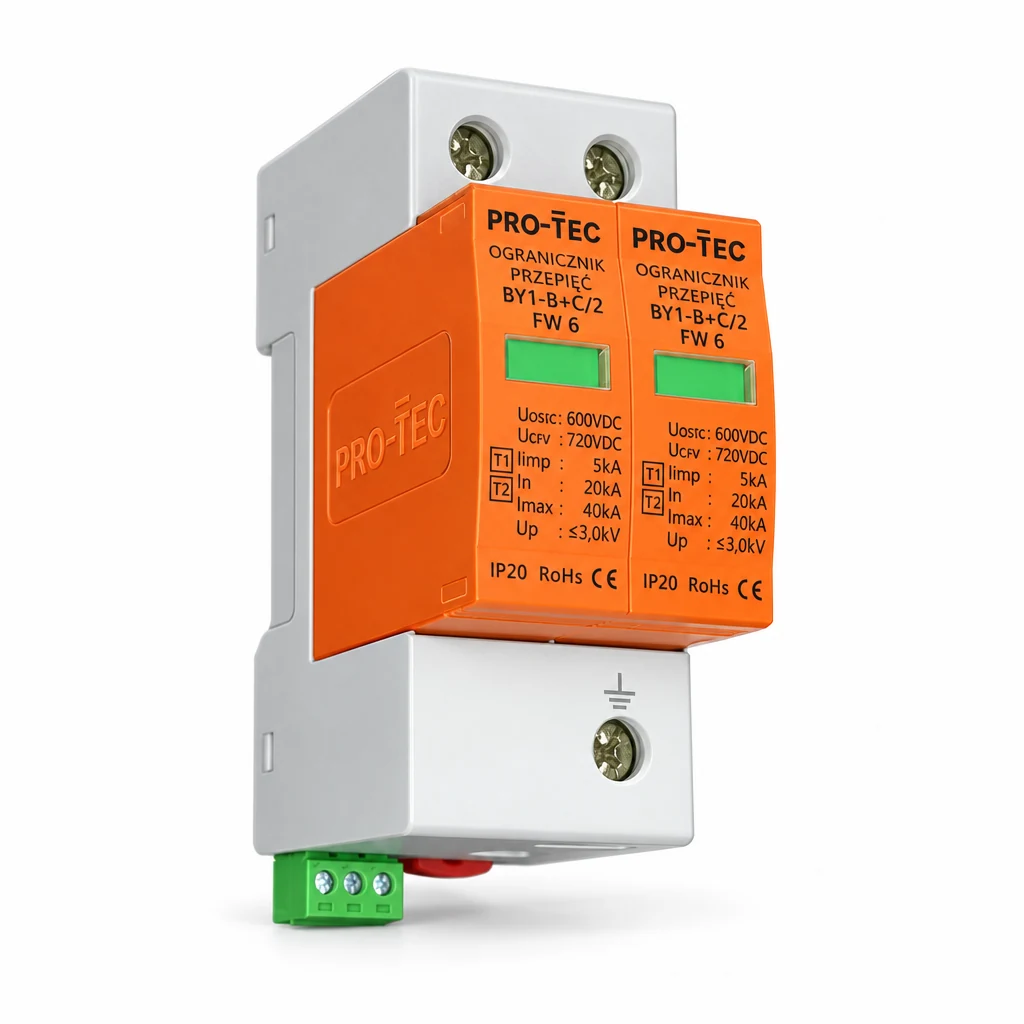

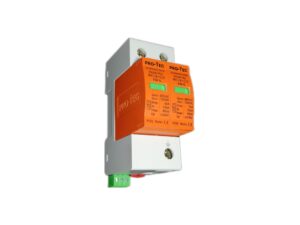

BY1-B+C/2 FW6

Do czego służy

Ogranicznik łączy w jednym urządzeniu ochronę stopnia 1 i 2, zapewniając odprowadzenie zarówno prądów udarowych o kształcie 10/350 µs (Iimp 5 kA), jak i prądów wyładowczych o kształcie 8/20 µs (In 20 kA, Imax 40 kA). Chroni instalację fotowoltaiczną przed przepięciami atmosferycznymi, w tym skutkami bezpośrednich i bliskich uderzeń pioruna, oraz przed przepięciami łączeniowymi. Poziom ochrony nie przekracza 3,0 kV, a czas zadziałania wynosi 25 ns. Urządzenie zbudowane jest na dwóch warystorach MOV i wyposażone w optyczną sygnalizację uszkodzenia wkładki oraz sygnalizację stykową.

Gdzie zainstalować

Ogranicznik montuje się na szynie DIN w rozdzielnicy DC instalacji fotowoltaicznej — bezpośrednio po stronie prądu stałego, pomiędzy panelami PV a inwerterem. Szerokość 36 mm pozwala na zabudowę w standardowych obudowach rozdzielczych. Zakres temperatur pracy od -40 do +80 °C umożliwia montaż zarówno w rozdzielnicach wewnętrznych, jak i w obudowach zewnętrznych narażonych na warunki atmosferyczne (przy zachowaniu stopnia ochrony obudowy). Maksymalny przekrój przyłączy wynosi 35 mm², a zabezpieczenie nadprądowe nie może przekraczać 160 A gL.

Typowe zastosowania

• Instalacje fotowoltaiczne na obiektach przemysłowych i komercyjnych — ochrona obwodów DC string między panelami PV a inwerterem
• Instalacje PV na budynkach mieszkalnych wielorodzinnych narażonych na wyładowania atmosferyczne
• Farmy fotowoltaiczne — zabezpieczenie rozdzielnic DC string-box przy panelach o napięciu obwodu otwartego do 600 V DC (Uoc STC)
• Instalacje PV z inwerterami centralnym lub stringowymi wymagające łączonej ochrony stopnia 1+2 w jednym module
• Obiekty z instalacją odgromową, gdzie wymagane jest zastosowanie ogranicznika klasy I+II po stronie DC
