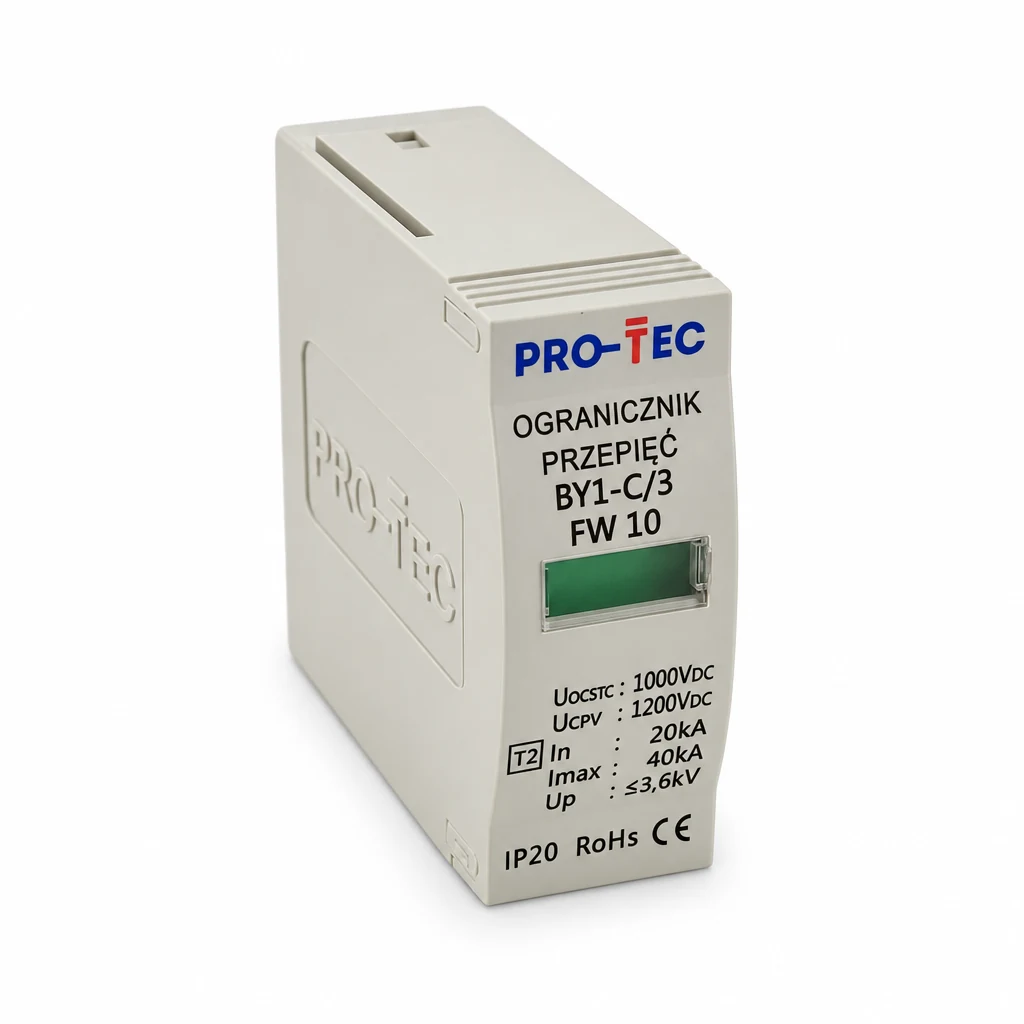

BY1-C FW
Numer katalogowy: 3224000 · EAN: 5906742652666
Wkładka warystorowa do ogranicznika przepięć prądu stałego do instalacji fotowoltaicznych
- Uc
- 1000 V
- Up
- 3,6 kV
- Imax (8/20 µs)
- 40 kA
- Polski producent
- Wsparcie 24h
- Na rynku od 2005 roku
Pełna specyfikacja techniczna
Komplet danych technicznych — 15 parametrów według karty katalogowej producenta.
| Parametry znamionowe | |
|---|---|
| Rodzaj ogranicznika | Wkładka warystorowa |
| Maks. znamionowe napięcie pracy DC (Uoc stc) | 1000 V |
| Znamionowy prąd wyładowczy (8/20) In | 20 kA |
| Maksymalny prąd wyładowczy (8/20) Imax | 40 kA |
| Poziom ochrony Up | 3,6 kV |
| Czas zadziałania tA | 25 ns |
| Wytrzymałość zwarciowa | 1 kA |
| Parametry mechaniczne | |
| Temperaturowy zakres pracy | -40~80 °C |
| Maksymalny przekrój przyłączy | 35 mm² |
| Klasa szczelności IP | IP20 |
| Szerokość ogranicznika | 18 mm |
| Wysokość podstawy | 90 mm |
| Wysokość wkładki | 45 mm |
| Sygnalizacja | |
| Rodzaj sygnalizacji uszkodzenia | optyczna |
| Parametry dodatkowe | |
| Wymienne wkładki | wkładka |
Zastosowanie i miejsce montażu
BY1-C FW to wymienna wkładka warystorowa do ogranicznika przepięć prądu stałego typu 2, przeznaczona do instalacji fotowoltaicznych o napięciu do 1000 V DC.
Do czego służy
Wkładka stanowi element wymienny ogranicznika przepięć DC i pełni funkcję ochrony instalacji fotowoltaicznej przed przepięciami indukowanymi. Odprowadza energię przepięcia o znamionowym prądzie wyładowczym 20 kA (8/20) i maksymalnym prądzie wyładowczym 40 kA (8/20), ograniczając napięcie udarowe do poziomu ochrony 3,6 kV. Czas zadziałania wynosi 25 ns, co zapewnia szybką reakcję na przepięcie. Wkładka sygnalizuje swój stan optycznie, umożliwiając szybką kontrolę podczas przeglądu instalacji.
Gdzie zainstalować
Wkładkę montuje się w dedykowanej podstawie ogranicznika przepięć DC w rozdzielnicy DC po stronie generatora fotowoltaicznego — typowo w rozdzielnicy stringowej lub inwerterowej. Przeznaczona jest do obiektów z instalacjami PV pracującymi w systemach do 1000 V DC. Dzięki szerokości 18 mm i wymiarom wkładki 45 mm zajmuje minimalną przestrzeń w rozdzielnicy. Stopień ochrony IP20 określa zastosowanie wewnątrz obudów rozdzielnic.
Typowe zastosowania
- Wymiana zużytej lub uszkodzonej wkładki warystorowej w istniejącym ograniczniku przepięć DC w instalacji fotowoltaicznej
- Rozdzielnice DC w instalacjach fotowoltaicznych na budynkach mieszkalnych i komercyjnych (systemy do 1000 V DC)
- Rozdzielnice stringowe farm fotowoltaicznych jako ochrona po stronie DC przed inwerterem
- Instalacje przemysłowe i użyteczności publicznej z systemami PV wymagającymi ochrony przepięciowej typu 2 po stronie stałoprądowej
- Serwis i utrzymanie instalacji PV — szybka wymiana wkładki bez konieczności wymiany całego ogranicznika
Dla strony DC instalacji PV
Obwód DC między panelami a falownikiem wymaga ogranicznika dobranego do napięcia jałowego łańcucha (Uoc).
Przewodnik doboruDługość przewodów przyłączeniowych
Przewody łączące ogranicznik powinny być możliwie krótkie — w instalacjach PV to częsty błąd obniżający skuteczność ochrony.
Przewodnik doboruTypowe błędy montażu
Zbyt długie przewody, brak dobezpieczenia i zła kolejność łączenia osłabiają ochronę — sprawdź zanim zamontujesz.
Przewodnik doboruPozostałe warianty rodziny BY1-C
Ta karta dotyczy wariantu BY1-C FW. W rodzinie BY1-C dostępne są również poniższe warianty — różnią się konfiguracją, oznaczeniem i parametrami technicznymi.
