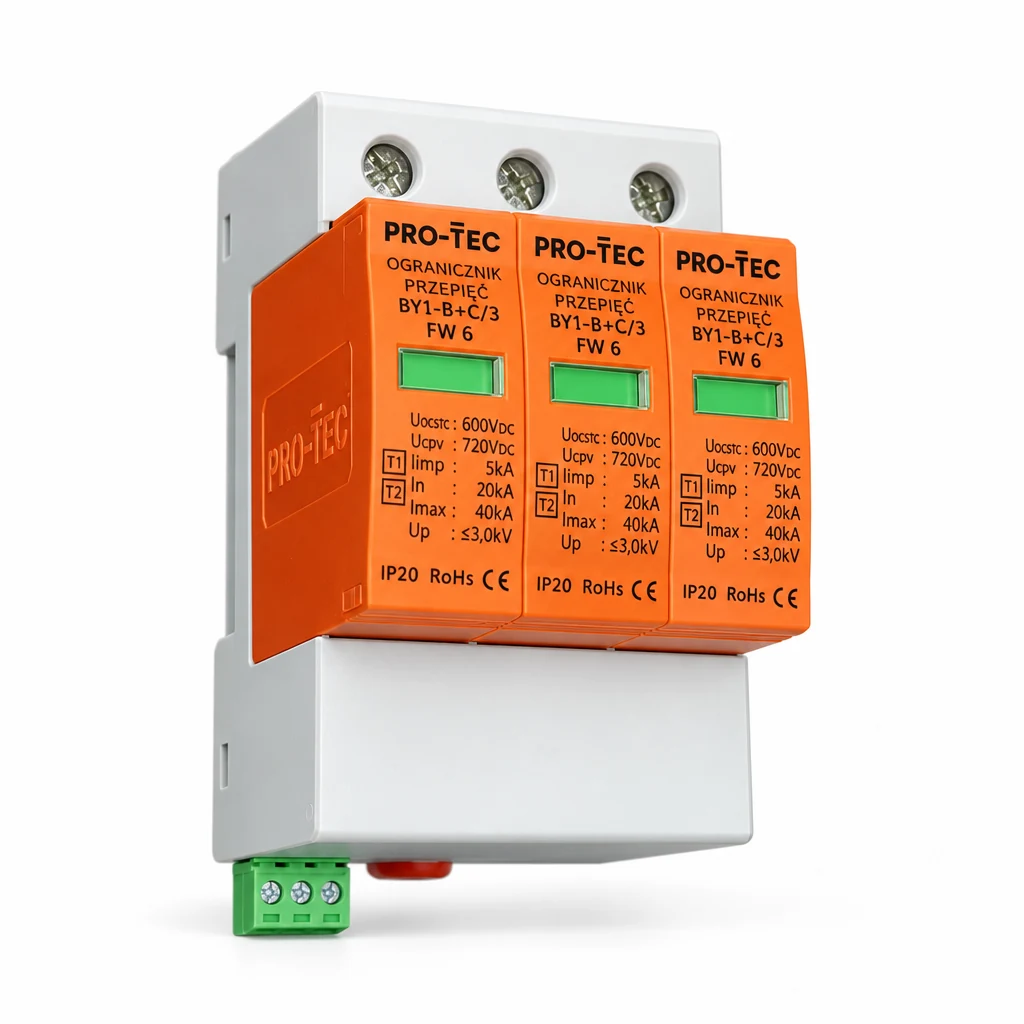

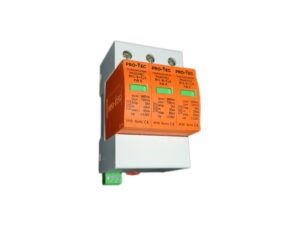

BY1-B+C/3 FW6
Numer katalogowy: 3204030 · EAN: 5906742652970
Ogranicznik przepięć prądu stałego do instalacji fotowoltaicznych
- Uc
- 720 V (DC)
- Iimp (10/350 µs)
- 5 kA
- Up
- <3,0 kV
- Imax (8/20 µs)
- 40 kA
- Polski producent
- Wsparcie 24h
- Na rynku od 2005 roku
Pełna specyfikacja techniczna
Komplet danych technicznych — 19 parametrów według karty katalogowej producenta.
| Parametry znamionowe | |
|---|---|
| Napięcie na zaciskach nieobciążonego obwodu paneli PV (Open Circuit voltage under Standard Test Conditions) Uoc stc | 600 V (DC) |
| Maksymalne napięcie trwałej pracy DC Ucpv | 720 V (DC) |
| Prąd udarowy (10/350) Iimp | 5 kA |
| Znamionowy prąd wyładowczy (8/20) In | 20 kA |
| Maksymalny prąd wyładowczy (8/20) Imax | 40 kA |
| Poziom ochrony Up | <3,0 kV |
| Funkcje uzupełniające | sygnalizacja stykowa |
| Parametry mechaniczne | |
| Temperaturowy zakres pracy δ | -40~80 °C |
| Maksymalny przekrój przyłączy | 35 mm² |
| Klasa szczelności IP | 20 |
| Szerokość ogranicznika | 54 mm |
| Sygnalizacja | |
| Rodzaj sygnalizacji uszkodzenia | optyczna |
| Parametry dodatkowe | |
| Spełnienie wymogów typu | I+II |
| Konstrukcja (MOV-warystor, GDT - iskiernik) | 3xMOV |
| Czas zadziałania tA | 25 ns |
| Wytrzymałość zwarciowa | 1 kA |
| Maksymalne zabezpieczenie gL | 160 A |
| Wysokość wkładki | 45 mm |
| Wysokość podstawy | 90 mm |
Zastosowanie i miejsce montażu
BY1-B+C/3 FW6 to trójbiegunowy ogranicznik przepięć prądu stałego (DC) typu 1+2, przeznaczony do ochrony instalacji fotowoltaicznych o napięciu obwodu otwartego do 600 V DC.
Do czego służy
Ogranicznik łączy w jednym urządzeniu ochronę typu 1 i typu 2, zapewniając ochronę zarówno przed przepięciami pochodzącymi z bezpośrednich i pobliskich uderzeń pioruna (udary 10/350 μs), jak i przed przepięciami indukowanymi oraz łączeniowymi (udary 8/20 μs). Zbudowany jest na trzech warystorach MOV. Prąd udarowy Iimp wynosi 5 kA, znamionowy prąd wyładowczy In — 20 kA, a maksymalny prąd wyładowczy Imax — 40 kA. Poziom ochrony Up nie przekracza 3,0 kV, a czas zadziałania wynosi 25 ns.
Gdzie zainstalować
Ogranicznik montuje się bezpośrednio w rozdzielnicy DC instalacji fotowoltaicznej — na szynie DIN. Maksymalne napięcie trwałej pracy wynosi 720 V DC, co odpowiada instalacjom z napięciem Uoc STC do 600 V DC. Urządzenie przeznaczone jest do montażu w obiektach wyposażonych w instalacje PV, gdzie rozdzielnica DC stanowi punkt wprowadzenia kabli od paneli fotowoltaicznych. Przekrój przyłączanych przewodów może wynosić do 35 mm², a stopień szczelności obudowy to IP20.
Typowe zastosowania
- Ochrona przepięciowa rozdzielnicy DC w instalacjach fotowoltaicznych na dachach budynków mieszkalnych i komercyjnych
- Zabezpieczenie inwerterów PV przed przepięciami atmosferycznymi i łączeniowymi w obiektach przemysłowych
- Instalacje PV na obiektach narażonych na wyładowania atmosferyczne, gdzie wymagana jest ochrona skojarzona typu 1+2
- Systemy fotowoltaiczne z kablami DC o długich trasach, podatnych na indukowanie się przepięć
- Instalacje PV w obiektach użyteczności publicznej wymagających jednoczesnej ochrony przed udarami bezpośrednimi i indukowanymi
Dla strony DC instalacji PV
Obwód DC między panelami a falownikiem wymaga ogranicznika dobranego do napięcia jałowego łańcucha (Uoc).
Przewodnik doboruDługość przewodów przyłączeniowych
Przewody łączące ogranicznik powinny być możliwie krótkie — w instalacjach PV to częsty błąd obniżający skuteczność ochrony.
Przewodnik doboruTypowe błędy montażu
Zbyt długie przewody, brak dobezpieczenia i zła kolejność łączenia osłabiają ochronę — sprawdź zanim zamontujesz.
Przewodnik doboruPozostałe warianty rodziny BY1-B+C
Ta karta dotyczy wariantu BY1-B+C/3 FW6. W rodzinie BY1-B+C dostępne są również poniższe warianty — różnią się konfiguracją, oznaczeniem i parametrami technicznymi.
- BY1-B+C FW 10 Wkładka warystorowa do ogranicznika przepięć typ 1+2 (seria FW 10).
- BY1-B+C FW 12 Wkładka warystorowa do ogranicznika przepięć typ 1+2 (seria FW 12).
- BY1-B+C FW 6 Wkładka warystorowa do ogranicznika przepięć typ 1+2 (seria FW 6).
- BY1-B+C/2 FW6 Ogranicznik przepięć prądu stałego do instalacji fotowoltaicznych
