Ograniczniki przepięć typu 1

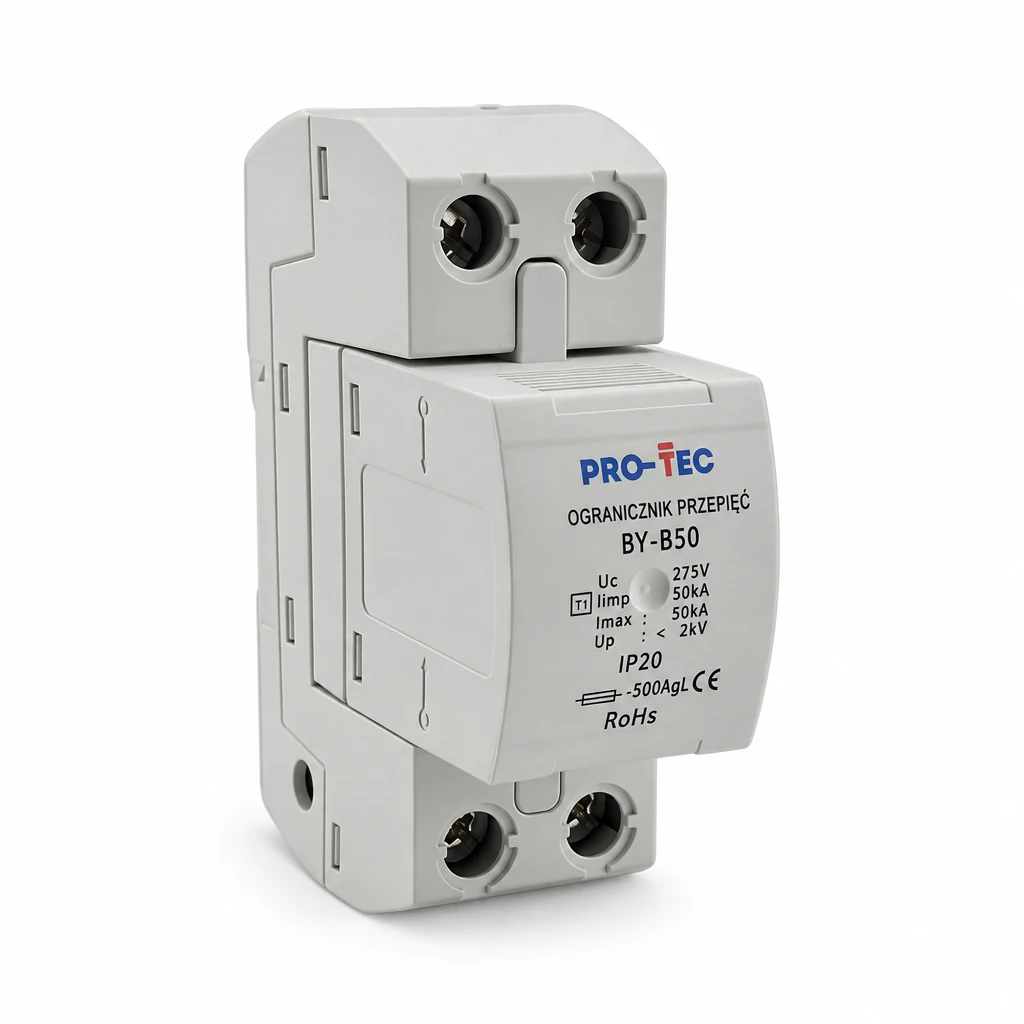

BY-B 50

Polski producent · Wsparcie inżynierskie

Numer katalogowy: 3211050 · EAN: 5906742652024

Bezwydmuchowy, wieloprzerwowy ogranicznik iskiernikowy

Kluczowe parametry
Uc
255 V
Iimp (10/350 µs)
50 kA
Up
2 kV
Imax (8/20 µs)
50 kA
Zapytaj o ofertę Wizard doboru
  • Polski producent
  • PN-EN 61643-11
  • Wsparcie 24h
  • Na rynku od 2005 roku
Parametry techniczne

Pełna specyfikacja techniczna

Komplet danych technicznych — 13 parametrów według karty katalogowej producenta.

BY-B 50 — Dane techniczne (nr kat. 3211050)
Parametry znamionowe
Maksymalne znamionowe napięcie pracy AC 255 V
Prąd udarowy (10/350) 50 kA
Poziom ochrony 2 kV
Parametry mechaniczne
Temperaturowy zakres pracy -40~80 °C
Przekrój przyłączy 10-35 mm²
Klasa szczelności IP 20
Szerokość ogranicznika 35 mm
Sygnalizacja
Rodzaj sygnalizacji uszkodzenia brak
Parametry dodatkowe
Czas zadziałania 100 ns
Maksymalne dobezpieczenie 315 A gL
Wymienne wkładki tak
Wysokość podstawy 100 mm
Wysokość wkładki 45 mm
O produkcie

Zastosowanie i miejsce montażu

BY-B 50 to bezwydmuchowy, wieloprzerwowy ogranicznik iskiernikowy typu 1, przeznaczony do ochrony przed przepięciami o prądzie udarowym 10/350 µs.

Do czego służy

Ogranicznik BY-B 50 chroni instalację elektryczną przed przepięciami pochodzenia atmosferycznego (bezpośrednie wyładowania piorunowe) oraz przepięciami łączeniowymi. Odprowadza prąd udarowy do 50 kA (10/350 µs), utrzymując poziom ochrony na poziomie 2 kV. Czas zadziałania wynosi 100 ns. Wymienne wkładki umożliwiają serwisowanie urządzenia bez wymiany całego ogranicznika.

Gdzie zainstalować

Urządzenie montuje się w rozdzielnicy głównej obiektu — na pierwszym stopniu ochrony przepięciowej, bezpośrednio za licznikiem lub w złączu kablowym. Przeznaczone do instalacji na szynie TH-35. Wymagane dobezpieczenie bezpiecznikami do 315 A gL. Przekrój przyłączanych przewodów mieści się w zakresie 10–35 mm², co odpowiada typowym liniom zasilającym w rozdzielnicach głównych.

Typowe zastosowania

  • Rozdzielnica główna budynku mieszkalnego wielorodzinnego — pierwszy stopień ochrony przepięciowej
  • Główna rozdzielnica obiektu przemysłowego lub usługowego narażonego na bezpośrednie wyładowania atmosferyczne
  • Instalacje z zewnętrznym systemem ochrony odgromowej (LPS), gdzie wymagana jest ochrona typu 1
  • Rozdzielnica główna obiektu użyteczności publicznej (szkoła, hala, magazyn)
  • Pierwszy stopień ochrony w układach kaskadowych (typ 1 + typ 2) w rozdzielnicach obiektowych
Inne warianty rodziny

Pozostałe warianty rodziny BY-B

Ta karta dotyczy wariantu BY-B 50. W rodzinie BY-B dostępne są również poniższe warianty — różnią się konfiguracją, oznaczeniem i parametrami technicznymi.

Dobór

Nie wiesz czy ten produkt jest dla Ciebie?

Sprawdź w 60 sekund — wizard doboru ProTec dopasuje produkt do Twojego obiektu, sieci i wymagań technicznych. Wynik z 1-3 najlepszymi modelami i uzasadnieniem.

SPD Typ 1 chroni instalację od razu po wejściu zasilania do budynku. SPD Typ 2 chroni sieć i rozdzielnice. SPD Typ 3 chroni sprzęt końcowy bezpośrednio przy gniazdku.
Józef Żaba — ze szkolenia "Ochrona przepięciowa w praktyce"
FAQ

Najczęstsze pytania techniczne

Odpowiedzi opracowane przez Józefa Żabę — eksperta ProTec z 30-letnim doświadczeniem w ochronie przepięciowej i odgromowej.

Czy potrzebuję dodatkowo ogranicznika Typ 3 jeśli używam tego ogranicznika?

Zależy od odległości od najbliższego SPD do odbiornika. Norma PN-HD 60364-4-443 zaleca SPD typu 3 przy gniazdku, gdy odległość kablowa między ogranicznikiem a wrażliwym sprzętem przekracza około 10 m.

W instalacjach domowych zazwyczaj Typ 3 jest potrzebny dla elektroniki użytkowej (komputery, RTV, sterowniki). Typ 1+2 chroni instalację i rozdzielnicę, Typ 3 chroni urządzenie końcowe.

Jakie zabezpieczenie nadprądowe stosować przed tym ogranicznikiem?

Maksymalne dobezpieczenie podaje producent w danych technicznych (pole „Maksymalne dobezpieczenie") oraz wynika z parametru wytrzymałości zwarciowej.

  • Jeśli zabezpieczenie nadprądowe instalacji jest mniejsze lub równe wartości z karty — nie stosuje się dodatkowego dobezpieczenia.
  • Jeśli większe — należy zainstalować dodatkowy bezpiecznik gG/gL o właściwej wartości przed ogranicznikiem.
Jak rozpoznać że ogranicznik jest zużyty i wymaga wymiany?

Ograniczniki z sygnalizacją optyczną mają okienko zmieniające kolor z zielonego (sprawny) na czerwony (zużyty). Modele z sygnalizacją akustyczną dodatkowo emitują dźwięk. Modele z sygnalizacją zestykową przekazują stan przez styk bezpotencjałowy do systemu nadrzędnego.

Wkładki warystorowe są wymienne — wymieniamy tylko zużyty moduł, nie cały aparat.

W jaki sposób zamontować ogranicznik w istniejącej rozdzielni?

Ograniczniki PRO-TEC montowane są na szynie DIN TS-35. Szerokość modułowa i wymagany przekrój przewodów wskazane są w karcie produktu (sekcja „Parametry mechaniczne").

Procedura montażu:

  1. Odłącz zasilanie i potwierdź brak napięcia próbnikiem.
  2. Zamontuj ogranicznik na szynie DIN — strona zasilania od góry.
  3. Podłącz: L1, L2, L3 od strony zasilania (przed głównym bezpiecznikiem), N — biegun NPE, PE — uziemienie rozdzielnicy.
  4. Sprawdź stan optyczny (okienko zielone) i ciągłość uziemienia.

Dla wybranych modeli schemat podłączenia pokazany jest w sekcji „Zastosowanie i miejsce montażu" powyżej.
