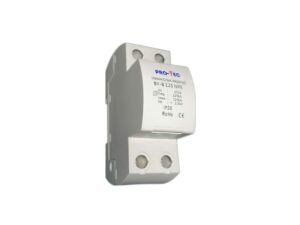

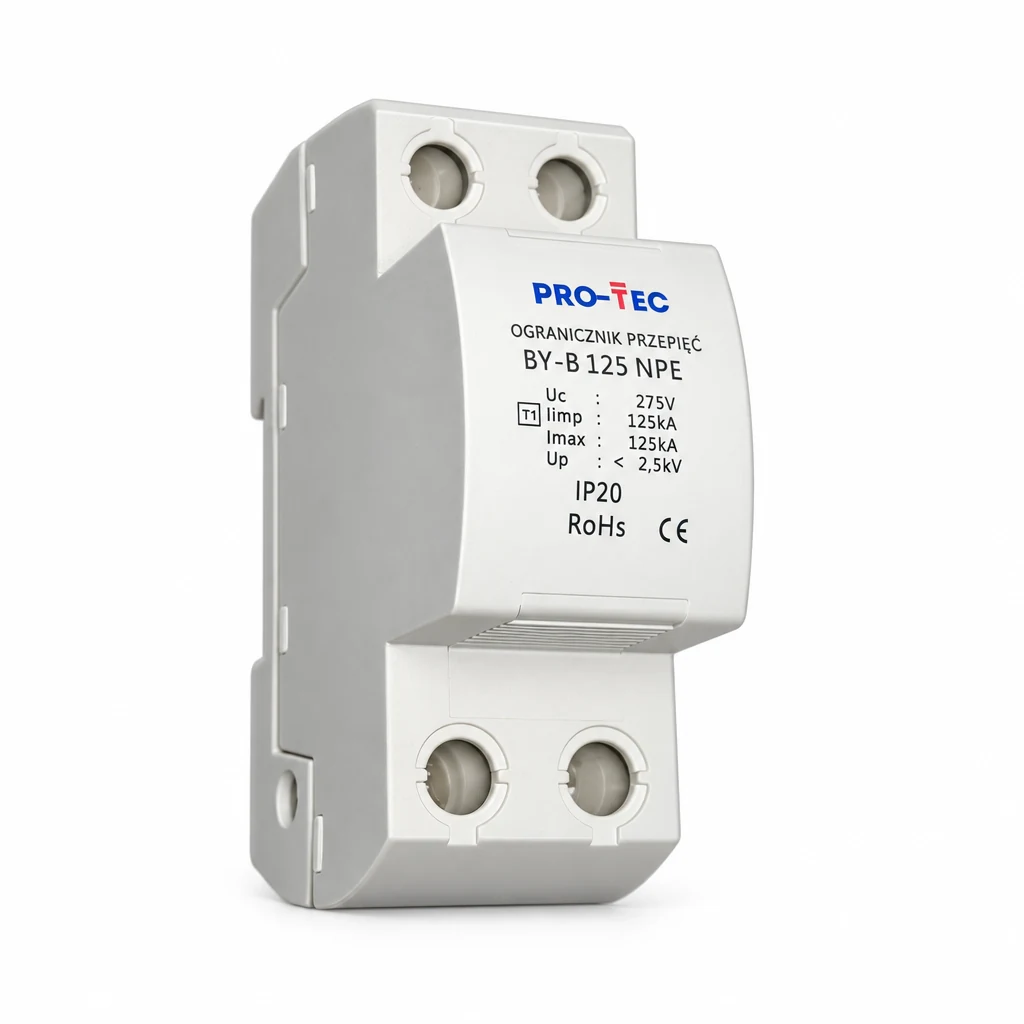

BY-B 125 NPE
Numer katalogowy: 3211125 · EAN: 5906742652031
Bezwydmuchowy, wieloprzerwowy ogranicznik iskiernikowy
- Uc
- 255 V
- Iimp (10/350 µs)
- 125 kA
- Up
- 2,5 kV
- Imax (8/20 µs)
- 125 kA
- Polski producent
- PN-EN 61643-11
- Wsparcie 24h
- Na rynku od 2005 roku
Pełna specyfikacja techniczna
Komplet danych technicznych — 12 parametrów według karty katalogowej producenta.
| Parametry znamionowe | |
|---|---|
| Maksymalne znamionowe napięcie pracy AC | 255 V |
| Prąd udarowy (10/350) | 125 kA |
| Poziom ochrony | 2,5 kV |
| Parametry mechaniczne | |
| Temperaturowy zakres pracy | -40~80 °C |
| Przekrój przyłączy | 10-35 mm² |
| Klasa szczelności | IP 20 |
| Szerokość ogranicznika | 35 mm |
| Sygnalizacja | |
| Rodzaj sygnalizacji uszkodzenia | brak |
| Parametry dodatkowe | |
| Czas zadziałania | 100 ns |
| Maksymalne dobezpieczenie | 315 A gL |
| Wymienne wkładki | nie |
| Wysokość podstawy | 100 mm |
Zastosowanie i miejsce montażu
BY-B 125 NPE to bezwydmuchowy, wieloprzerwowy ogranicznik iskiernikowy typu 1, przeznaczony do ochrony instalacji elektrycznych przed przepięciami pochodzenia atmosferycznego i łączeniowego.
Do czego służy
Ogranicznik BY-B 125 NPE chroni instalację elektryczną przed niszczącymi skutkami przepięć udarowych, w tym bezpośrednich i bliskich wyładowań atmosferycznych. Odprowadza prąd udarowy 10/350 µs o wartości 125 kA, ograniczając napięcie do poziomu ochrony 2,5 kV. Czas zadziałania wynosi 100 ns, co zapewnia szybką reakcję na nagły wzrost napięcia. Bezwydmuchowa konstrukcja wieloprzerwowa eliminuje ryzyko uszkodzenia otoczenia podczas zadziałania urządzenia.
Gdzie zainstalować
Urządzenie montuje się na szynie DIN w rozdzielnicy głównej (RG) lub w rozdzielnicy na wejściu do obiektu — jako pierwszy stopień ochrony przepięciowej bezpośrednio za licznikiem energii lub przy głównym złączu kablowym. Przekrój przyłączy 10–35 mm² odpowiada przewodom stosowanym w rozdzielnicach głównych. Montaż wymaga dobezpieczenia wkładką topikową do 315 A gL. Klasa szczelności IP 20 oznacza pracę wyłącznie wewnątrz zamkniętych obudów rozdzielnic.
Typowe zastosowania
- Rozdzielnica główna budynku mieszkalnego wielorodzinnego — pierwszy stopień ochrony przepięciowej
- Rozdzielnica wejściowa obiektu przemysłowego lub magazynowego narażonego na wyładowania atmosferyczne
- Instalacje na terenach o podwyższonym ryzyku burzowym — ochrona przed prądami udarowymi 10/350 µs
- Rozdzielnica główna obiektu użyteczności publicznej (szkoła, urząd, hala sportowa)
- Instalacje wymagające pracy ogranicznika w szerokim zakresie temperatur (od -40 do +80 °C), np. w obiektach nieogrzewanych
Dla domu jednorodzinnego z LPS
Zewnętrzna instalacja odgromowa wymaga SPD klasy I bezpośrednio w głównej rozdzielnicy.
Przewodnik doboruDla obiektu komercyjnego TN-S
W obiektach handlowych i biurowych z osobnym N i PE — układ 3+1 zapewnia pełną ochronę.
Przewodnik doboruDla podrozdzielnicy z PV
Strona AC instalacji PV (po falowniku) wymaga SPD Typ 1+2, gdy rozdzielnica PV jest dalej niż 10 m od głównej.
Przewodnik doboruPozostałe warianty rodziny BY-B
Ta karta dotyczy wariantu BY-B 125 NPE. W rodzinie BY-B dostępne są również poniższe warianty — różnią się konfiguracją, oznaczeniem i parametrami technicznymi.
Nie wiesz czy ten produkt jest dla Ciebie?
Sprawdź w 60 sekund — wizard doboru ProTec dopasuje produkt do Twojego obiektu, sieci i wymagań technicznych. Wynik z 1-3 najlepszymi modelami i uzasadnieniem.
SPD Typ 1 chroni instalację od razu po wejściu zasilania do budynku. SPD Typ 2 chroni sieć i rozdzielnice. SPD Typ 3 chroni sprzęt końcowy bezpośrednio przy gniazdku.
Najczęstsze pytania techniczne
Odpowiedzi opracowane przez Józefa Żabę — eksperta ProTec z 30-letnim doświadczeniem w ochronie przepięciowej i odgromowej.
Czy potrzebuję dodatkowo ogranicznika Typ 3 jeśli używam tego ogranicznika?
Zależy od odległości od najbliższego SPD do odbiornika. Norma PN-HD 60364-4-443 zaleca SPD typu 3 przy gniazdku, gdy odległość kablowa między ogranicznikiem a wrażliwym sprzętem przekracza około 10 m.
W instalacjach domowych zazwyczaj Typ 3 jest potrzebny dla elektroniki użytkowej (komputery, RTV, sterowniki). Typ 1+2 chroni instalację i rozdzielnicę, Typ 3 chroni urządzenie końcowe.
Jakie zabezpieczenie nadprądowe stosować przed tym ogranicznikiem?
Maksymalne dobezpieczenie podaje producent w danych technicznych (pole „Maksymalne dobezpieczenie") oraz wynika z parametru wytrzymałości zwarciowej.
- Jeśli zabezpieczenie nadprądowe instalacji jest mniejsze lub równe wartości z karty — nie stosuje się dodatkowego dobezpieczenia.
- Jeśli większe — należy zainstalować dodatkowy bezpiecznik gG/gL o właściwej wartości przed ogranicznikiem.
Jak rozpoznać że ogranicznik jest zużyty i wymaga wymiany?
Ograniczniki z sygnalizacją optyczną mają okienko zmieniające kolor z zielonego (sprawny) na czerwony (zużyty). Modele z sygnalizacją akustyczną dodatkowo emitują dźwięk. Modele z sygnalizacją zestykową przekazują stan przez styk bezpotencjałowy do systemu nadrzędnego.
Wkładki warystorowe są wymienne — wymieniamy tylko zużyty moduł, nie cały aparat.
W jaki sposób zamontować ogranicznik w istniejącej rozdzielni?
Ograniczniki PRO-TEC montowane są na szynie DIN TS-35. Szerokość modułowa i wymagany przekrój przewodów wskazane są w karcie produktu (sekcja „Parametry mechaniczne").
Procedura montażu:
- Odłącz zasilanie i potwierdź brak napięcia próbnikiem.
- Zamontuj ogranicznik na szynie DIN — strona zasilania od góry.
- Podłącz: L1, L2, L3 od strony zasilania (przed głównym bezpiecznikiem), N — biegun NPE, PE — uziemienie rozdzielnicy.
- Sprawdź stan optyczny (okienko zielone) i ciągłość uziemienia.
Dla wybranych modeli schemat podłączenia pokazany jest w sekcji „Zastosowanie i miejsce montażu" powyżej.
