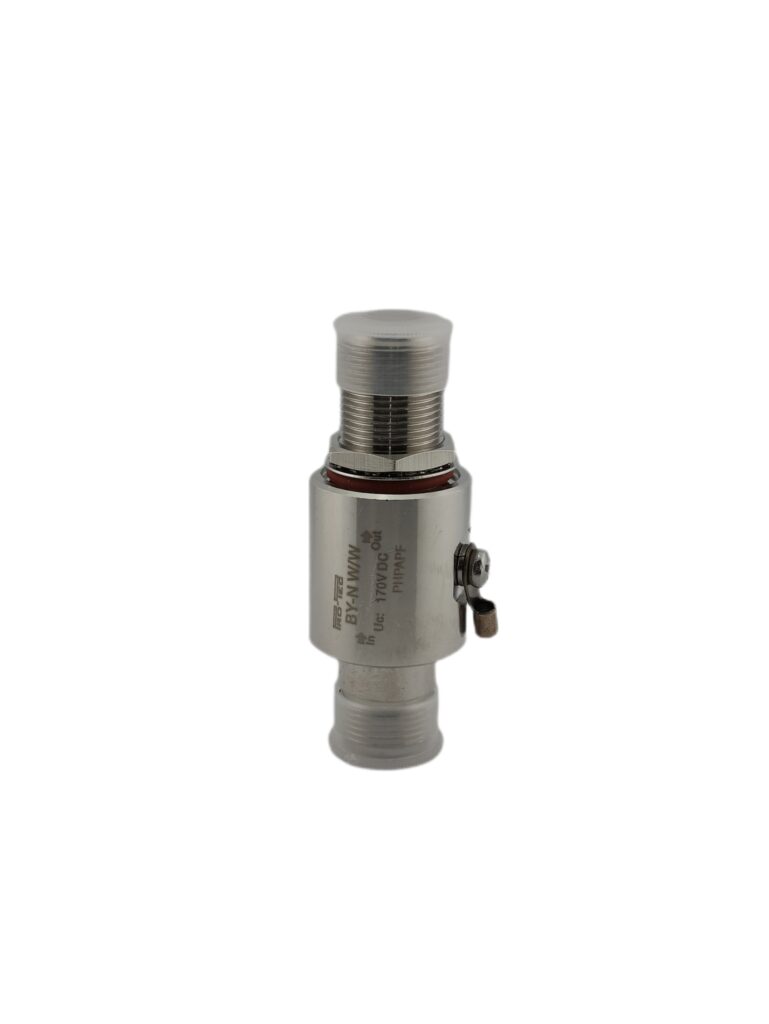

BY-N W/W
Numer katalogowy: 3250009 · EAN: 5906742652758
Ogranicznik przepięć z złączem N W/W
- Uc
- 130 V
- Iimp (10/350 µs)
- 2,5 kA
- Up
- 0.8 kV
- Imax (8/20 µs)
- 20 kA
- Polski producent
- Wsparcie 24h
- Na rynku od 2005 roku
Pełna specyfikacja techniczna
Komplet danych technicznych — 13 parametrów według karty katalogowej producenta.
| Parametry znamionowe | |
|---|---|
| Maksymalne znamionowe napięcie pracy AC | 130 V |
| Maksymalne znamionowe napięcie pracy DC | 180 V |
| Prąd udarowy (10/350) | 2,5 kA |
| Znamionowy Prąd wyładowczy (8/20) | 10 kA |
| Maksymalny prąd wyładowczy (8/20) | 20 kA |
| Poziom ochrony żyła/ziemia | 0.8 kV |
| Parametry mechaniczne | |
| Temperaturowy zakres pracy | -40~80 °C |
| Klasa szczelności | IP 40 |
| Parametry dodatkowe | |
| Znamionowy prąd obciążenia | 10 A |
| Impedencja falowa | 50 Ω |
| Czas zadziałania | 1 ns |
| Tłumienność wstrąceniowa | 0.7dB @3Ghz |
| Częstotliwość przenoszenia | 3GHz |
Zastosowanie i miejsce montażu
BY-N W/W (nr kat. 3250009) to ogranicznik przepięć z złączem koncentrycznym typu N (wtyk/gniazdo), przeznaczony do ochrony instalacji antenowych, systemów telewizji przemysłowej (CCTV) oraz urządzeń RTV i nadawczych przed przepięciami atmosferycznymi i łączeniowymi.
Do czego służy
Ogranicznik chroni linie sygnałowe z złączem N przed przepięciami przenoszonymi przez kabel koncentryczny o impedancji falowej 50 Ω. Odprowadza impulsy udarowe do potencjału ziemi, ograniczając napięcie między żyłą a ziemią do poziomu 0,8 kV. Czas zadziałania wynosi 1 ns, co zapewnia skuteczną ochronę szybkich impulsów uderzeniowych. Urządzenie przenosi sygnał do częstotliwości 3 GHz przy tłumienności wtrąceniowej 0,7 dB, nie zakłócając transmisji w szerokim paśmie.
Gdzie zainstalować
Ogranicznik montuje się szeregowo na linii kablowej z złączem N — bezpośrednio przy wejściu sygnału do urządzenia lub na przejściu kabla przez granicę strefy ochrony przepięciowej (np. przy wejściu do budynku lub szafy systemowej). Obudowa o klasie szczelności IP 40 pozwala na instalację wewnątrz pomieszczeń technicznych, rozdzielnic sygnałowych oraz szaf rack. Szeroki zakres temperatur pracy (–40 do +80 °C) umożliwia montaż zarówno w warunkach przemysłowych, jak i w obiektach komercyjnych.
Typowe zastosowania
- Systemy telewizji przemysłowej (CCTV) — ochrona linii antenowych i sygnałowych kamer z złączami N
- Stacje nadawcze i retransmisyjne — ochrona traktów antenowych 50 Ω do 3 GHz
- Instalacje antenowe obiektów komercyjnych i przemysłowych — montaż na wejściu kabla do budynku
- Systemy dystrybucji sygnału RTV — zabezpieczenie urządzeń odbiorczych i wzmacniaczy
- Szafy rack z aktywnym sprzętem sieciowym lub nadawczym wyposażonym w złącza N
Dla sieci LAN, telefonii i CCTV
Tory sygnałowe chroni się ogranicznikiem dobranym do napięcia pracy linii i pasma — montaż jak najbliżej chronionego urządzenia.
Przewodnik doboruDla obwodów automatyki 4-20 mA
Pętle pomiarowe i sterujące zabezpiecza ogranicznik dopasowany do napięcia obwodu, bez zniekształcania sygnału.
Przewodnik doboruTypowe błędy montażu
Zbyt długie przewody, brak dobezpieczenia i zła kolejność łączenia osłabiają ochronę — sprawdź zanim zamontujesz.
Przewodnik doboruPozostałe warianty rodziny BY-N
Ta karta dotyczy wariantu BY-N W/W. W rodzinie BY-N dostępne są również poniższe warianty — różnią się konfiguracją, oznaczeniem i parametrami technicznymi.
