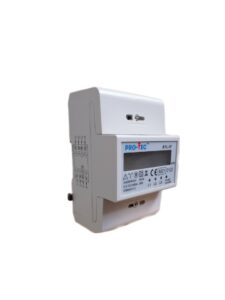

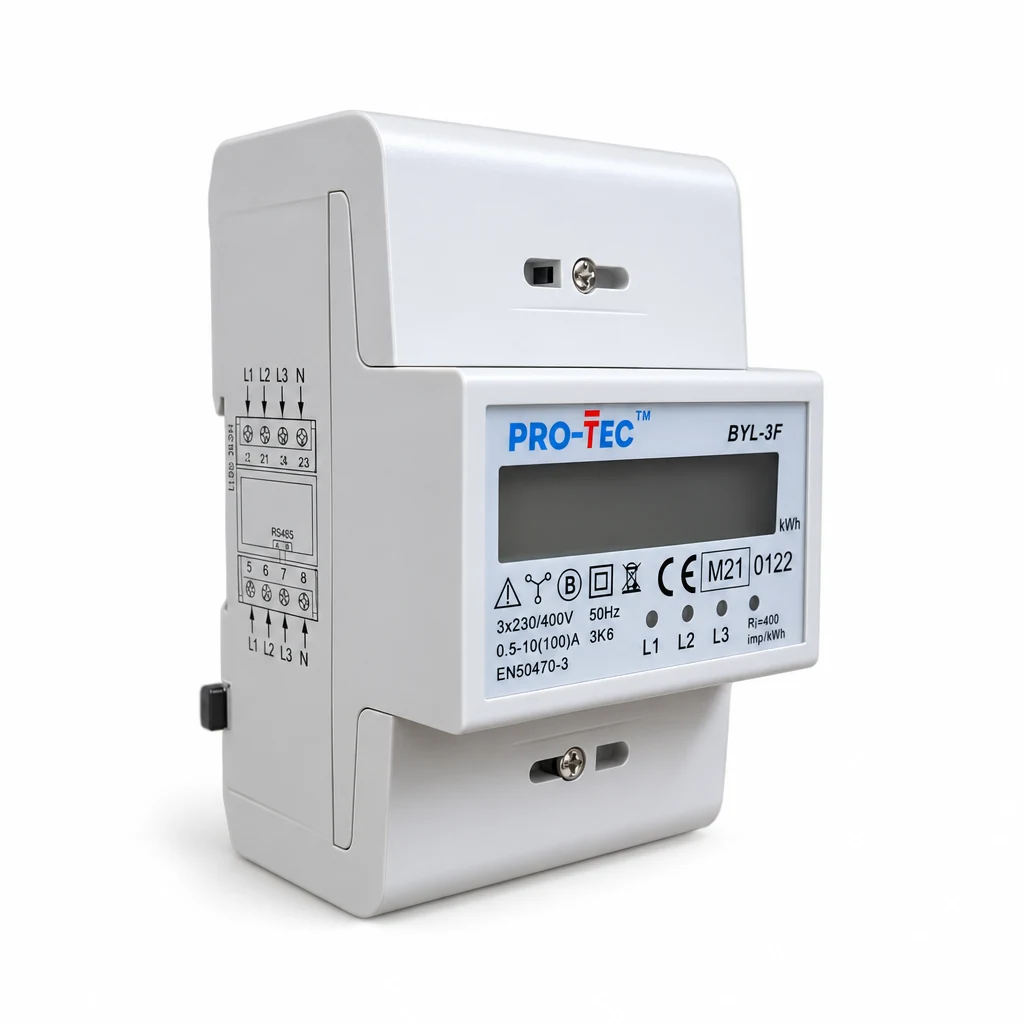

BYL-3F
Numer katalogowy: 4200300 · EAN: 5906742652017
Trójfazowy licznik energii elektrycznej z certyfikatem MID
- Up
- 6 KV
- Imax (8/20 µs)
- 100 A
- Polski producent
- Wsparcie 24h
- Na rynku od 2005 roku
Pełna specyfikacja techniczna
Komplet danych technicznych — 35 parametrów według karty katalogowej producenta.
| Parametry znamionowe | |
|---|---|
| Nominalne napięcie zasilania (Uz/AC) | 3x 230/400 V |
| Napięcie robocze (Un/AC) | 3x161-300/279-500 V |
| Prąd maksymalny (Imax) | 100 A |
| Prąd rozruchu (Ist) | 0.4% Ib mA |
| Odporność na napięcie podniesione (Tmax) | 60 s przy ≤ 2KV |
| Odporność na przepięcia (impuls 1,2μS) (Up) | 6 KV |
| Parametry sieciowe | |
| Waga netto (W) | 0,5 kg |
| Parametry mechaniczne | |
| Klasa szczelności (IP) | 20/51* |
| Klasa ochrony | II |
| Temperatura pracy (δ) | -25 ~ +55 °C |
| Szerokość (W) | 70 mm |
| Temperatura przechowywania (δ) | -30 ~ +70 °C |
| Montaż | szyna TH35 |
| Sygnalizacja | |
| Częstotliwość sygn. LED (czerwona) (Fled) | 400 imp/kWh |
| Parametry dodatkowe | |
| Numer katalogowy | 4200300 |
| Prąd bazowy (Ib) | 10 A |
| Prąd minimalny (Imin) | 0,5 A |
| Częstotliwość (F) | 50 ±10% Hz |
| Klasa dokładności | B (dawniej 1) |
| Wilgotność względna pracy (RH) | ≤75 % |
| Typ wyświetlacza | Podświetlony LCD |
| Ilość cyfr | 6+2 |
| Wytrzymałość na prąd zwarciowy (Tmax) | 0,01 s przy 30 x Imax |
| Wysokość (L) | 110 mm |
| Głębokość (H) | 64,5 mm |
| Pobór mocy (na fazę) (Pw) | ≤2 W/ 10VA |
| Częstotliwość zliczania (Fz) | 400 imp/kWh |
| Częstotliwość impulsów (wyj. 20,21) (Fimp) | 400 imp/kWh |
| Błąd pomiarowy (0.05-0,1 Ib) | ± 1,5 % |
| Błąd pomiarowy (> 0,1 Ib) | ± 1 % |
| Materiał | nie podtrzymujące płomienia (ABS,ABS z włóknem szklanym, PC) |
| Podtrzymanie pamięci | powyżej 20 lat po wyłaczeniu zasilania |
| Testowane zgodnie | EN 50470-1, EN 50470-3 |
| Wilgotność względna przechowywania (RH) | ≤95 % |
| Kod EAN | 5906742652017 |
Zastosowanie i miejsce montażu
BYL-3F to trójfazowy licznik energii elektrycznej klasy dokładności B (dawniej klasa 1), wyposażony w certyfikat MID, przeznaczony do pomiarów i rozliczeń zużycia energii elektrycznej w instalacjach trójfazowych.
Do czego służy
Licznik BYL-3F mierzy zużycie energii elektrycznej w obwodach trójfazowych 3×230/400 V, umożliwiając rozliczanie poboru energii zgodnie z wymogami metrologicznymi. Pracuje w zakresie prądów od 0,5 A do 100 A (prąd bazowy 10 A), co pozwala na obsługę szerokiego spektrum obciążeń. Certyfikat MID oraz fabryczne plombowanie gwarantują wiarygodność pomiarów i zabezpieczają licznik przed nieuprawnioną ingerencją. Wyniki pomiarów wyświetlane są na podświetlanym wyświetlaczu LCD z rozdzielczością 6+2 cyfry, a pamięć danych jest podtrzymywana przez ponad 20 lat po odłączeniu zasilania.
Gdzie zainstalować
Licznik montuje się na szynie TH35 w rozdzielnicy głównej lub podlicznikowej — wszędzie tam, gdzie wymagane jest legalne rozliczanie zużycia energii elektrycznej w układzie trójfazowym. Kompaktowe wymiary (110×70×64,5 mm) i klasa szczelności IP51 od strony wyświetlacza pozwalają na zastosowanie zarówno w rozdzielnicach wewnętrznych, jak i w warunkach o podwyższonej wilgotności. Zakres temperatury pracy od −25°C do +55°C umożliwia montaż w nieogrzewanych pomieszczeniach technicznych.
Typowe zastosowania
- Rozliczanie zużycia energii elektrycznej w budynkach wielorodzinnych — licznik podlicznikowy dla poszczególnych lokali lub części wspólnych zasilanych trójfazowo
- Pomiar energii w obiektach komercyjnych i usługowych (biura, sklepy, hale) wymagających rozliczeń zgodnych z certyfikatem MID
- Podliczniki w instalacjach przemysłowych i produkcyjnych do rozliczania zużycia energii przez poszczególne maszyny lub linie technologiczne
- Monitoring zużycia energii w obiektach użyteczności publicznej, gdzie wymagana jest legalna kontrola metrologiczna
- Rozdzielnice w budynkach z wieloma najemcami — indywidualne liczniki dla każdego najemcy zasilanego z trójfazowej sieci rozdzielczej
