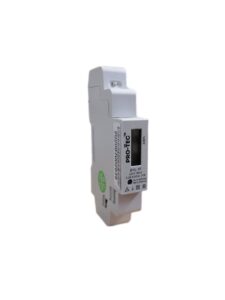

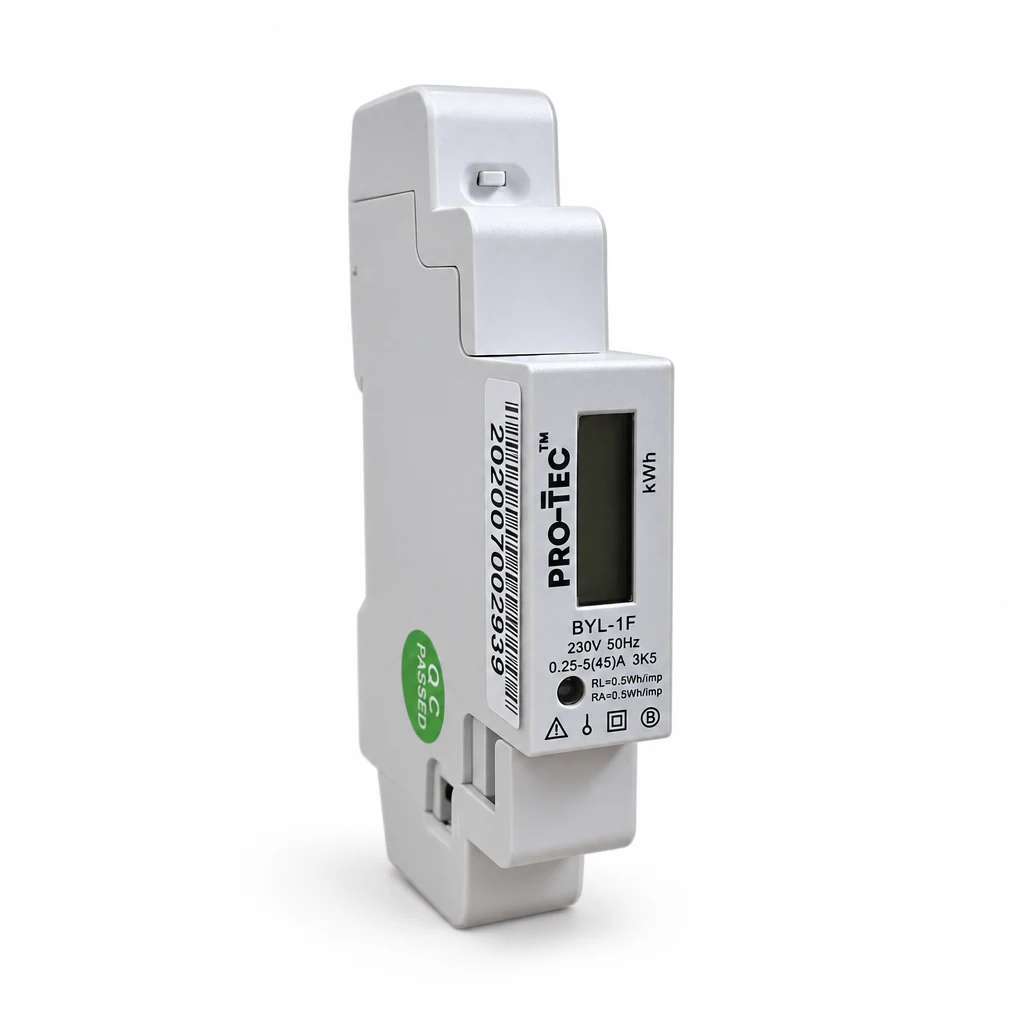

BYL-1F
Numer katalogowy: 4200100 · EAN: 5906742652000
Jednofazowy licznik energii elektrycznej z certyfikatem MID
- Up
- 6 KV
- Imax (8/20 µs)
- 45 A
- Polski producent
- Wsparcie 24h
- Na rynku od 2005 roku
Pełna specyfikacja techniczna
Komplet danych technicznych — 35 parametrów według karty katalogowej producenta.
| Parametry znamionowe | |
|---|---|
| Nominalne napięcie zasilania (Uz/AC) | 230 V |
| Napięcie robocze (Un/AC) | 195-253V |
| Prąd maksymalny (Imax) | 45 A |
| Prąd rozruchu (Ist) | 0.4% Ib mA |
| Odporność na napięcie podniesione (Tmax) | 60 s przy ≤ 4KV |
| Odporność na przepięcia (impuls 1,2μS) (Up) | 6 KV |
| Parametry sieciowe | |
| Waga netto (W) | 0,12 kg |
| Parametry mechaniczne | |
| Klasa szczelności (IP) | 20/51* |
| Klasa ochrony | II |
| Temperatura pracy (δ) | -25 ~ +55 °C |
| Szerokość (W) | 17,5 mm |
| Temperatura przechowywania (δ) | -30 ~ +70 °C |
| Montaż | szyna TH35 |
| Sygnalizacja | |
| Częstotliwość sygn. LED (czerwona) (Fled) | 2000 imp/kWh |
| Parametry dodatkowe | |
| Numer katalogowy | 4200100 |
| Prąd bazowy (Ib) | 5 A |
| Prąd minimalny (Imin) | 0,25 A |
| Częstotliwość (F) | 50 ±10% Hz |
| Klasa dokładności | B (dawniej 1) |
| Wilgotność względna pracy (RH) | ≤75 % |
| Typ wyświetlacza | Podświetlony LCD |
| Ilość cyfr | 5+2 |
| Wytrzymałość na prąd zwarciowy (Tmax) | 0,01 s przy 30 x Imax |
| Wysokość (L) | 112 mm |
| Głębokość (H) | 64 mm |
| Pobór mocy (na fazę) (Pw) | ≤2 W/ 10VA |
| Częstotliwość zliczania (Fz) | 2000 imp/kWh |
| Częstotliwość impulsów (wyj. 20,21) (Fimp) | 2000 imp/kWh |
| Błąd pomiarowy (0.05-0,1 Ib) | ± 1,5 % |
| Błąd pomiarowy (> 0,1 Ib) | ± 1 % |
| Materiał | nie podtrzymujące płomienia (ABS,ABS z włóknem szklanym, PC) |
| Podtrzymanie pamięci | powyżej 20 lat po wyłaczeniu zasilania |
| Testowane zgodnie | EN 50470-1, EN 50470-3 |
| Wilgotność względna przechowywania (RH) | ≤95 % |
| Kod EAN | 5906742652000 |
Zastosowanie i miejsce montażu
BYL-1F (nr kat. 4200100) to jednofazowy licznik energii elektrycznej klasy dokładności B (dawniej klasa 1), posiadający certyfikat MID — przeznaczony do rozliczeniowego pomiaru zużycia energii elektrycznej.
Do czego służy
Licznik BYL-1F mierzy zużycie energii elektrycznej w jednofazowych obwodach AC 230 V, umożliwiając rozliczenia między stronami na podstawie prawnie wiążącego pomiaru potwierdzonego certyfikatem MID. Prąd bazowy wynosi 5 A, a zakres pomiarowy obejmuje prądy od 0,25 A do 45 A, co pozwala na obsługę typowych odbiorów jednofazowych. Błąd pomiarowy w głównym zakresie pracy (powyżej 0,1 Ib) wynosi ±1%. Każdy egzemplarz jest fabrycznie plombowany i oznaczony indywidualnym numerem seryjnym, co uniemożliwia nieuprawnioną ingerencję w mechanizm i gwarantuje wiarygodność rozliczeń.
Gdzie zainstalować
Licznik montuje się na szynie TH35 w rozdzielnicach elektrycznych — typowo w rozdzielnicy głównej budynku, rozdzielnicy podlicznikowej lub w szafie pomiarowej przy podliczniku lokatorskim. Szerokość zaledwie 17,5 mm pozwala na zabudowę w ciasnych rozdzielnicach. Zakres temperatur pracy od -25°C do +55°C dopuszcza montaż zarówno wewnątrz budynków, jak i w szafach zewnętrznych o odpowiednim stopniu ochrony.
Typowe zastosowania
- Podliczniki w budynkach wielorodzinnych — rozliczanie zużycia energii dla poszczególnych lokali mieszkalnych
- Rozliczenia mediów w obiektach komercyjnych (biura, lokale usługowe, sklepy) — pomiar na potrzeby najmu
- Instalacje fotowoltaiczne i mikroinstalacje OZE — pomiar energii wyprodukowanej lub pobranej z sieci po stronie odbiorcy
- Budynki przemysłowe i hale — podliczniki dla wydzielonych stref produkcyjnych lub maszyn jednofazowych
- Stacje ładowania pojazdów elektrycznych — rozliczeniowy pomiar energii oddanej do ładowarki jednofazowej
