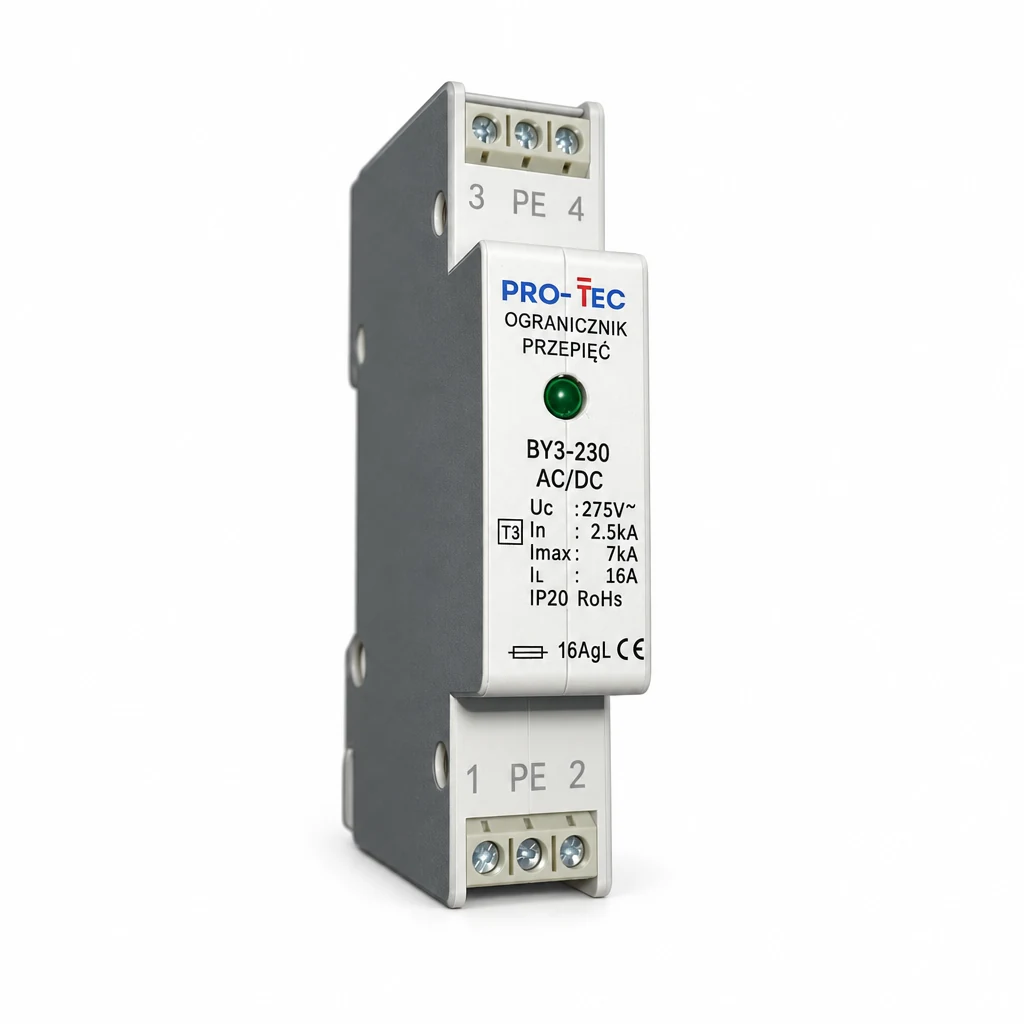

BY3-230 AC/DC
Numer katalogowy: 3231005 · EAN: 5906742652420
Ogranicznik przepięć typu 3 prądu stałego lub zmiennego, montaż na szynie TH35
- Uc
- 275 V
- Up
- 1,5 kV
- Imax (8/20 µs)
- 7 kA
- Polski producent
- PN-EN 61643-11
- Wsparcie 24h
- Na rynku od 2005 roku
Pełna specyfikacja techniczna
Komplet danych technicznych — 17 parametrów według karty katalogowej producenta.
| Parametry znamionowe | |
|---|---|
| Maksymalne znamionowe napięcie pracy AC | 275 V |
| Maksymalne znamionowe napięcie pracy DC | 350 V |
| Znamionowy Prąd wyładowczy (8/20) | 2,5 kA |
| Maksymalny prąd wyładowczy (8/20) | 7 kA |
| Poziom ochrony żyła/żyła | 1,0 kV |
| Poziom ochrony żyła/ziemia | 1,5 kV |
| Parametry mechaniczne | |
| Montaż | na szynie Th35 |
| Temperaturowy zakres pracy | -40~80 °C |
| Przekrój przyłączy | 2,5 mm² |
| Klasa szczelności | IP 20 |
| Ilość modułów | 1 |
| Szerokość ogranicznika | 18 mm |
| Sygnalizacja | |
| Rodzaj sygnalizacji uszkodzenia | led |
| Parametry dodatkowe | |
| Rodzaj ogranicznika | typu 3 prądu stałego lub zmiennego |
| Czas zadziałania | 25 ns |
| Wymienne wkładki | nie |
| Obciążalność prądowa | 16 A |
Zastosowanie i miejsce montażu
BY3-230AC/CD to jednomodułowy ogranicznik przepięć typu 3 przeznaczony do pracy zarówno w obwodach prądu zmiennego (AC), jak i stałego (DC), montowany na szynie TH35.
Do czego służy
Urządzenie stanowi ostatni stopień ochrony przepięciowej w instalacji elektrycznej, ograniczając przepięcia do poziomu bezpiecznego dla podłączonych odbiorników. Znamionowy prąd wyładowczy wynosi 2,5 kA (8/20 µs), a maksymalny prąd wyładowczy 7 kA (8/20 µs). Poziom ochrony między żyłami wynosi 1,0 kV, a między żyłą a ziemią 1,5 kV, przy czasie zadziałania 25 ns. Obsługuje napięcia robocze do 275 V AC oraz do 350 V DC, co pozwala stosować go w instalacjach zarówno sieciowych, jak i niskonapięciowych DC.
Gdzie zainstalować
Ogranicznik montuje się na szynie TH35 w rozdzielnicy podlicznikowej lub tablicy piętrowej — bezpośrednio przed chronionym urządzeniem lub grupą odbiorników, jako trzeci stopień ochrony (typ 3) uzupełniający wcześniej zastosowane ograniczniki typu 1 i 2. Szerokość 18 mm (1 moduł) pozwala na instalację nawet w małych rozdzielnicach z ograniczoną przestrzenią. Zakres temperaturowy -40÷80 °C umożliwia montaż również w trudniejszych warunkach środowiskowych.
Typowe zastosowania
- Ochrona wrażliwych odbiorników AC w mieszkaniowych i biurowych rozdzielnicach podlicznikowych
- Ochrona urządzeń zasilanych napięciem stałym DC, np. sterowników, zasilaczy czy systemów automatyki budynkowej
- Trzeci stopień ochrony przepięciowej w instalacjach przemysłowych i obiektowych, współpracujący z ogranicznikami typu 1 i 2
- Instalacje z ograniczoną przestrzenią montażową — rozdzielnice 1-modułowe (18 mm)
- Obiekty wymagające ochrony przy obwodach o obciążalności do 16 A i przekroju przewodów 2,5 mm²
Dla domu jednorodzinnego z LPS
Zewnętrzna instalacja odgromowa wymaga SPD klasy I bezpośrednio w głównej rozdzielnicy.
Przewodnik doboruDla obiektu komercyjnego TN-S
W obiektach handlowych i biurowych z osobnym N i PE — układ 3+1 zapewnia pełną ochronę.
Przewodnik doboruDla podrozdzielnicy z PV
Strona AC instalacji PV (po falowniku) wymaga SPD Typ 1+2, gdy rozdzielnica PV jest dalej niż 10 m od głównej.
Przewodnik doboruNie wiesz czy ten produkt jest dla Ciebie?
Sprawdź w 60 sekund — wizard doboru ProTec dopasuje produkt do Twojego obiektu, sieci i wymagań technicznych. Wynik z 1-3 najlepszymi modelami i uzasadnieniem.
SPD Typ 1 chroni instalację od razu po wejściu zasilania do budynku. SPD Typ 2 chroni sieć i rozdzielnice. SPD Typ 3 chroni sprzęt końcowy bezpośrednio przy gniazdku.
Najczęstsze pytania techniczne
Odpowiedzi opracowane przez Józefa Żabę — eksperta ProTec z 30-letnim doświadczeniem w ochronie przepięciowej i odgromowej.
Czy potrzebuję dodatkowo ogranicznika Typ 3 jeśli używam tego ogranicznika?
Zależy od odległości od najbliższego SPD do odbiornika. Norma PN-HD 60364-4-443 zaleca SPD typu 3 przy gniazdku, gdy odległość kablowa między ogranicznikiem a wrażliwym sprzętem przekracza około 10 m.
W instalacjach domowych zazwyczaj Typ 3 jest potrzebny dla elektroniki użytkowej (komputery, RTV, sterowniki). Typ 1+2 chroni instalację i rozdzielnicę, Typ 3 chroni urządzenie końcowe.
Jakie zabezpieczenie nadprądowe stosować przed tym ogranicznikiem?
Maksymalne dobezpieczenie podaje producent w danych technicznych (pole „Maksymalne dobezpieczenie") oraz wynika z parametru wytrzymałości zwarciowej.
- Jeśli zabezpieczenie nadprądowe instalacji jest mniejsze lub równe wartości z karty — nie stosuje się dodatkowego dobezpieczenia.
- Jeśli większe — należy zainstalować dodatkowy bezpiecznik gG/gL o właściwej wartości przed ogranicznikiem.
Jak rozpoznać że ogranicznik jest zużyty i wymaga wymiany?
Ograniczniki z sygnalizacją optyczną mają okienko zmieniające kolor z zielonego (sprawny) na czerwony (zużyty). Modele z sygnalizacją akustyczną dodatkowo emitują dźwięk. Modele z sygnalizacją zestykową przekazują stan przez styk bezpotencjałowy do systemu nadrzędnego.
Wkładki warystorowe są wymienne — wymieniamy tylko zużyty moduł, nie cały aparat.
W jaki sposób zamontować ogranicznik w istniejącej rozdzielni?
Ograniczniki PRO-TEC montowane są na szynie DIN TS-35. Szerokość modułowa i wymagany przekrój przewodów wskazane są w karcie produktu (sekcja „Parametry mechaniczne").
Procedura montażu:
- Odłącz zasilanie i potwierdź brak napięcia próbnikiem.
- Zamontuj ogranicznik na szynie DIN — strona zasilania od góry.
- Podłącz: L1, L2, L3 od strony zasilania (przed głównym bezpiecznikiem), N — biegun NPE, PE — uziemienie rozdzielnicy.
- Sprawdź stan optyczny (okienko zielone) i ciągłość uziemienia.
Dla wybranych modeli schemat podłączenia pokazany jest w sekcji „Zastosowanie i miejsce montażu" powyżej.
