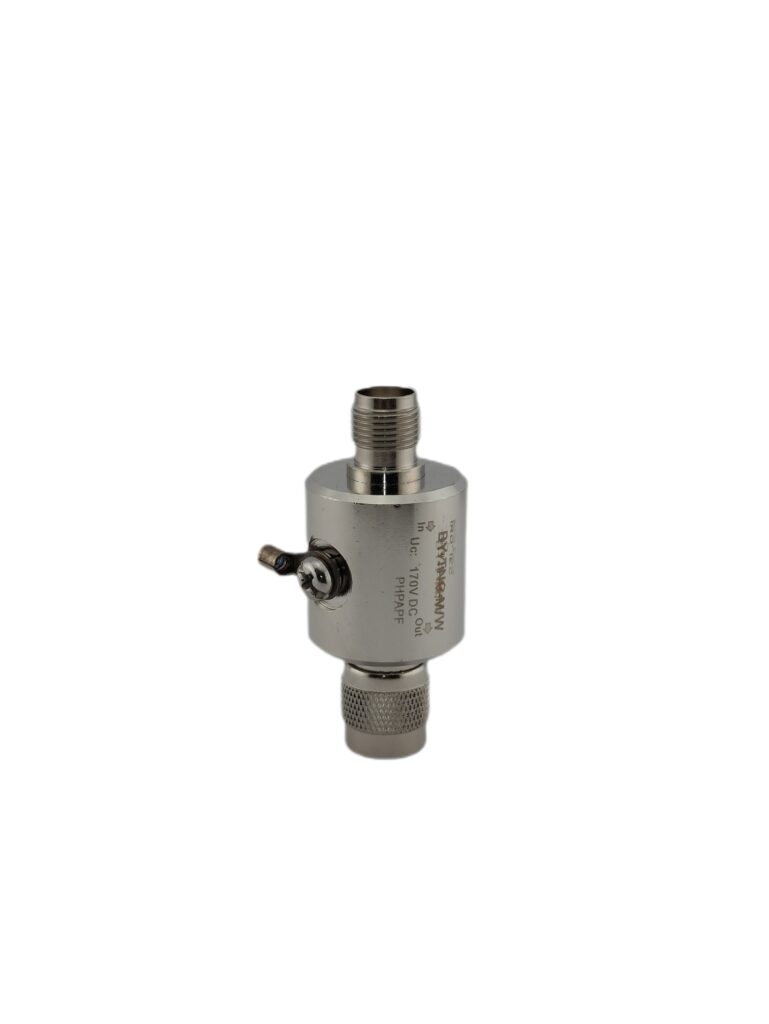

BY-TNC M/W
Numer katalogowy: 3250010 · EAN: 5906742652765
Ogranicznik przepięć z złączem TNC M/W
- Uc
- 130 V
- Iimp (10/350 µs)
- 2,5 kA
- Up
- 0.8 kV
- Imax (8/20 µs)
- 20 kA
- Polski producent
- Wsparcie 24h
- Na rynku od 2005 roku
Pełna specyfikacja techniczna
Komplet danych technicznych — 13 parametrów według karty katalogowej producenta.
| Parametry znamionowe | |
|---|---|
| Maksymalne znamionowe napięcie pracy AC | 130 V |
| Maksymalne znamionowe napięcie pracy DC | 180 V |
| Prąd udarowy (10/350) | 2,5 kA |
| Znamionowy Prąd wyładowczy (8/20) | 10 kA |
| Maksymalny prąd wyładowczy (8/20) | 20 kA |
| Poziom ochrony żyła/ziemia | 0.8 kV |
| Parametry mechaniczne | |
| Temperaturowy zakres pracy | -40~80 °C |
| Klasa szczelności | IP 40 |
| Parametry dodatkowe | |
| Znamionowy prąd obciążenia | 10 A |
| Impedencja falowa | 50 Ω |
| Czas zadziałania | 1 ns |
| Tłumienność wstrąceniowa | 0.7dB @3Ghz |
| Częstotliwość przenoszenia | 3GHz |
Zastosowanie i miejsce montażu
BY-TNC M/W to ogranicznik przepięć wyposażony w złącze koncentryczne TNC (wtyk/gniazdo), przeznaczony do ochrony sygnałowej linii antenowych i kablowych w systemach telewizji przemysłowej, monitoringu oraz urządzeniach RTV i nadawczych.
Do czego służy
Ogranicznik chroni urządzenia podłączone do linii koncentrycznych przed przepięciami pochodzącymi z wyładowań atmosferycznych oraz przepięciami łączeniowymi. Reaguje w czasie 1 ns, ograniczając napięcie udarowe na żyle względem ziemi do poziomu 0,8 kV. Dzięki impedancji falowej 50 Ω i częstotliwości przenoszenia do 3 GHz nie zakłóca przesyłanego sygnału — tłumienność wtrąceniowa wynosi jedynie 0,7 dB przy 3 GHz.
Gdzie zainstalować
Ogranicznik montuje się szeregowo na kablu koncentrycznym w miejscu wprowadzenia linii antenowej lub kamerowej do budynku albo rozdzielnicy sygnałowej — bezpośrednio przed urządzeniem wymagającym ochrony (rejestrator, odbiornik, wzmacniacz). Może być stosowany zarówno wewnątrz pomieszczeń, jak i w warunkach narażonych na skrajne temperatury (zakres pracy –40 do +80 °C), przy zachowaniu stopnia ochrony IP 40.
Typowe zastosowania
- Ochrona kamer IP i analogowych w systemach CCTV — montaż na linii koncentrycznej przed rejestratorem lub przełącznicą sygnałową
- Systemy telewizji przemysłowej w obiektach przemysłowych, magazynach i halach produkcyjnych
- Ochrona urządzeń nadawczych i odbiorczych RTV podłączonych do anten zewnętrznych
- Instalacje antenowe w obiektach użyteczności publicznej (hotele, biurowce, centra handlowe)
- Systemy monitoringu zewnętrznego narażone na bezpośrednie oddziaływanie wyładowań atmosferycznych
