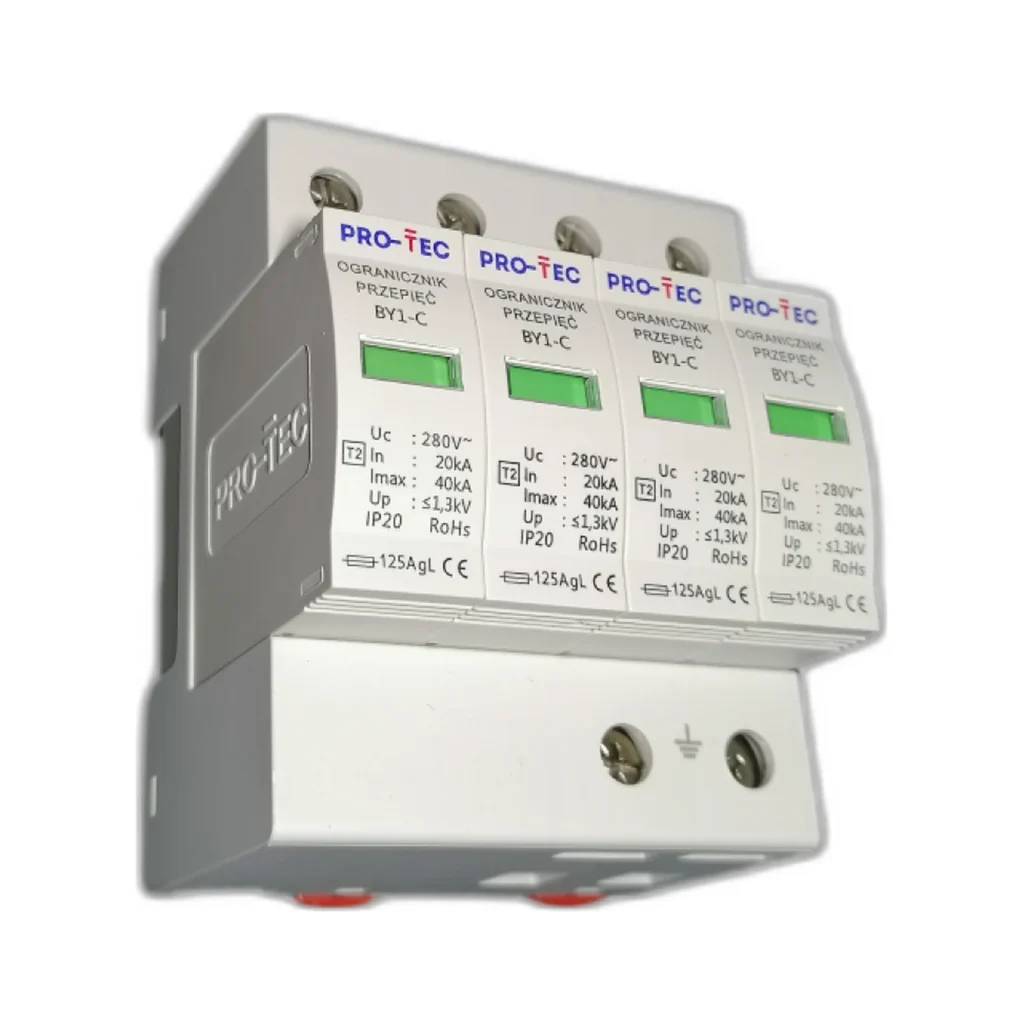

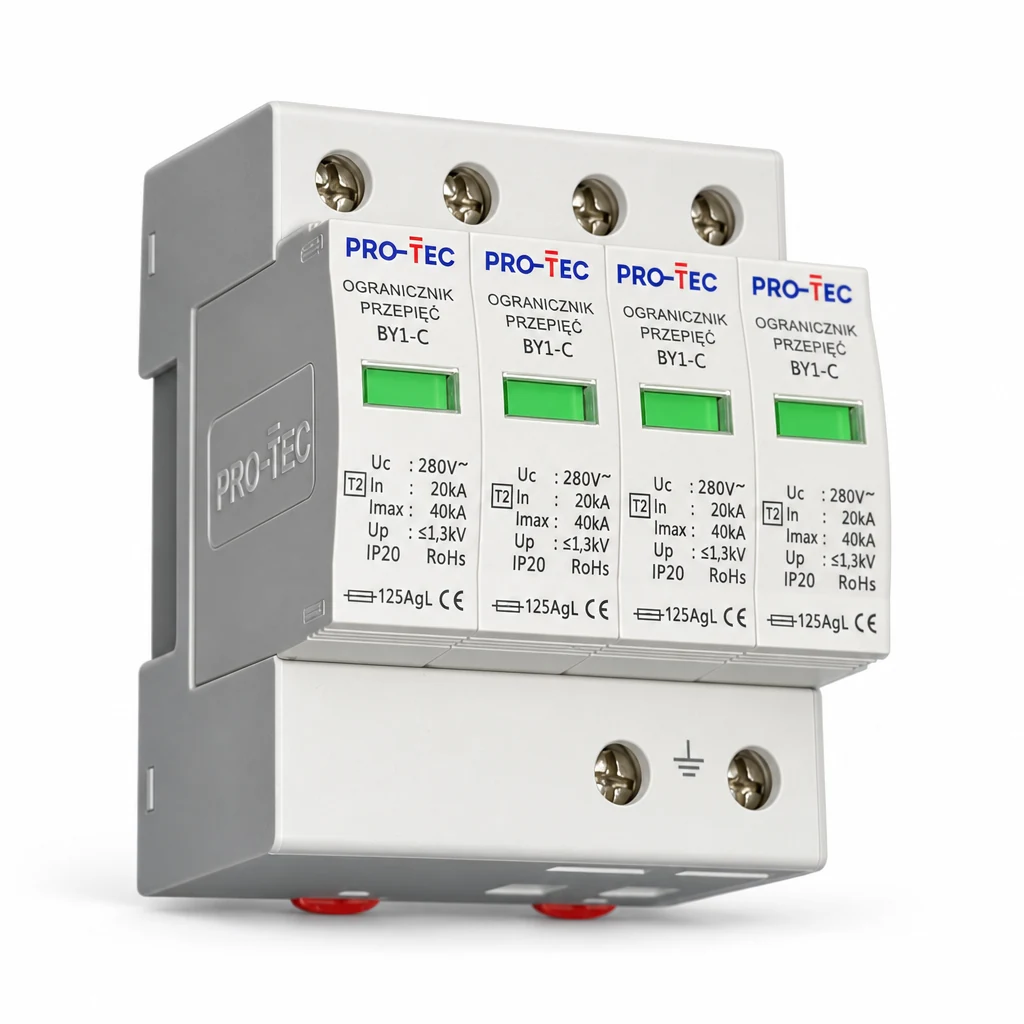

BY1-C/4
Numer katalogowy: 3221040 · EAN: 5906742652277
Ogranicznik warystorowy typu 2 do ochrony instalacji przed przepięciami indukowanymi i łączeniowymi
- Uc
- 280 V
- Up
- 1,3 kV
- Imax (8/20 µs)
- 40 kA
- Polska produkcja
- PN-EN 61643-11
- Wsparcie 24h
- Na rynku od 2005 roku
Pełna specyfikacja techniczna
Komplet danych technicznych — 18 parametrów według karty katalogowej producenta.
| Parametry znamionowe | |
|---|---|
| Maksymalne znamionowe napięcie pracy AC | 280 V |
| Znamionowy Prąd wyładowczy (8/20) | 20 kA |
| Maksymalny prąd wyładowczy (8/20) | 40 kA |
| Poziom ochrony | 1,3 kV |
| Parametry mechaniczne | |
| Temperaturowy zakres pracy | -40~80 °C |
| Przekrój przyłączy | 4-35 mm² |
| Klasa szczelności | IP 20 |
| Ilość modułów | 4 |
| Szerokość ogranicznika | 72 mm |
| Sygnalizacja | |
| Rodzaj sygnalizacji uszkodzenia | optyczna |
| Parametry dodatkowe | |
| Rodzaj ogranicznika | czteropo- lowy |
| Czas zadziałania | 25 ns |
| Maksymalne dobezpieczenie | 125 A gL |
| Ilość biegunów | 4 |
| Wymienne wkładki | tak |
| Wysokość podstawy | 90 mm |
| Wysokość wkładki | 45 mm |
| Wytrzymałość zwarciowa | 10 kA |
Zastosowanie i miejsce montażu
BY1-C/4 to czterobiegunowy ogranicznik przepięć typu 2 w wykonaniu warystorowym, przeznaczony do ochrony instalacji elektrycznych przed przepięciami indukowanymi i łączeniowymi.
Do czego służy
Ogranicznik odprowadza energie przepięć pochodzących z indukcji elektromagnetycznej oraz operacji łączeniowych w sieci, chroniąc instalację i podłączone urządzenia. Znamionowy prąd wyładowczy wynosi 20 kA (8/20 μs), a maksymalny prąd wyładowczy 40 kA (8/20 μs), przy poziomie ochrony 1,3 kV i czasie zadziałania 25 ns. Wkładki warystorowe są wymienne i wyposażone w optyczną sygnalizację uszkodzenia — zielone okienko oznacza poprawną pracę, czerwone nakazuje niezwłoczną wymianę wkładki.
Gdzie zainstalować
Ogranicznik montuje się na szynie DIN w rozdzielnicy elektrycznej, zajmując 4 moduły (72 mm szerokości). Wymaga dobezpieczenia bezpiecznikiem do 125 A gL. Przeznaczony jest jako drugi stopień ochrony przepięciowej — instalowany za ogranicznikiem typu 1 lub 1+2 w kierunku odbiorników, w rozdzielnicach głównych lub podlicznikowych budynków. Zaciski przyjmują przewody o przekroju 4–35 mm², a obudowa zapewnia stopień ochrony IP 20, co odpowiada montażowi wewnątrz zamkniętych rozdzielnic.
Typowe zastosowania
- Rozdzielnica główna budynku mieszkalnego wielorodzinnego — drugi stopień ochrony przepięciowej w sieci TN-S
- Rozdzielnica w budynku użyteczności publicznej (biuro, szkoła, obiekt handlowy) narażonym na przepięcia łączeniowe
- Instalacja przemysłowa lub usługowa z rozdzielnicą podlicznikową, gdzie wymagana jest ochrona wrażliwych odbiorników
- Budynek zasilany linią kablową, w którym nie zastosowano ogranicznika typu 1 — jako samodzielna ochrona przed przepięciami indukowanymi
- Rozbudowa istniejącej instalacji o ochronę przepięciową w układzie czteroprzewodowym (L1, L2, L3, N–PE)
Dla domu jednorodzinnego z LPS
Zewnętrzna instalacja odgromowa wymaga SPD klasy I bezpośrednio w głównej rozdzielnicy.
Przewodnik doboruDla obiektu komercyjnego TN-S
W obiektach handlowych i biurowych z osobnym N i PE — układ 3+1 zapewnia pełną ochronę.
Przewodnik doboruDla podrozdzielnicy z PV
Strona AC instalacji PV (po falowniku) wymaga SPD Typ 1+2, gdy rozdzielnica PV jest dalej niż 10 m od głównej.
Przewodnik doboruPozostałe warianty rodziny BY1-C
Ta karta dotyczy wariantu BY1-C/4. W rodzinie BY1-C dostępne są również poniższe warianty — różnią się konfiguracją, oznaczeniem i parametrami technicznymi.
- BY1-C Wkładka warystorowa dla ograniczników typu 2
- BY1-C/1 Ogranicznik warystorowy typu 2 do ochrony instalacji przed przepięciami indukowanymi i łączeniowymi
- BY1-C/1+NPE Ogranicznik warystorowy typu 2 do ochrony instalacji przed przepięciami indukowanymi i łączeniowymi,…
- BY1-C/2 Ogranicznik warystorowy typu 2 do ochrony instalacji przed przepięciami indukowanymi i łączeniowymi
- BY1-C/3 Ogranicznik warystorowy typu 2 do ochrony instalacji przed przepięciami indukowanymi i łączeniowymi
- BY1-C/3+NPE Ogranicznik warystorowy typu 2 do ochrony instalacji przed przepięciami indukowanymi i łączeniowymi,…
Nie wiesz czy ten produkt jest dla Ciebie?
Sprawdź w 60 sekund — wizard doboru ProTec dopasuje produkt do Twojego obiektu, sieci i wymagań technicznych. Wynik z 1-3 najlepszymi modelami i uzasadnieniem.
SPD Typ 1 chroni instalację od razu po wejściu zasilania do budynku. SPD Typ 2 chroni sieć i rozdzielnice. SPD Typ 3 chroni sprzęt końcowy bezpośrednio przy gniazdku.
Najczęstsze pytania techniczne
Odpowiedzi opracowane przez Józefa Żabę — eksperta ProTec z 30-letnim doświadczeniem w ochronie przepięciowej i odgromowej.
Czy potrzebuję dodatkowo ogranicznika Typ 3 jeśli używam tego ogranicznika?
Zależy od odległości od najbliższego SPD do odbiornika. Norma PN-HD 60364-4-443 zaleca SPD typu 3 przy gniazdku, gdy odległość kablowa między ogranicznikiem a wrażliwym sprzętem przekracza około 10 m.
W instalacjach domowych zazwyczaj Typ 3 jest potrzebny dla elektroniki użytkowej (komputery, RTV, sterowniki). Typ 1+2 chroni instalację i rozdzielnicę, Typ 3 chroni urządzenie końcowe.
Jakie zabezpieczenie nadprądowe stosować przed tym ogranicznikiem?
Maksymalne dobezpieczenie podaje producent w danych technicznych (pole „Maksymalne dobezpieczenie") oraz wynika z parametru wytrzymałości zwarciowej.
- Jeśli zabezpieczenie nadprądowe instalacji jest mniejsze lub równe wartości z karty — nie stosuje się dodatkowego dobezpieczenia.
- Jeśli większe — należy zainstalować dodatkowy bezpiecznik gG/gL o właściwej wartości przed ogranicznikiem.
Jak rozpoznać że ogranicznik jest zużyty i wymaga wymiany?
Ograniczniki z sygnalizacją optyczną mają okienko zmieniające kolor z zielonego (sprawny) na czerwony (zużyty). Modele z sygnalizacją akustyczną dodatkowo emitują dźwięk. Modele z sygnalizacją zestykową przekazują stan przez styk bezpotencjałowy do systemu nadrzędnego.
Wkładki warystorowe są wymienne — wymieniamy tylko zużyty moduł, nie cały aparat.
W jaki sposób zamontować ogranicznik w istniejącej rozdzielni?
Ograniczniki PRO-TEC montowane są na szynie DIN TS-35. Szerokość modułowa i wymagany przekrój przewodów wskazane są w karcie produktu (sekcja „Parametry mechaniczne").
Procedura montażu:
- Odłącz zasilanie i potwierdź brak napięcia próbnikiem.
- Zamontuj ogranicznik na szynie DIN — strona zasilania od góry.
- Podłącz: L1, L2, L3 od strony zasilania (przed głównym bezpiecznikiem), N — biegun NPE, PE — uziemienie rozdzielnicy.
- Sprawdź stan optyczny (okienko zielone) i ciągłość uziemienia.
Dla wybranych modeli schemat podłączenia pokazany jest w sekcji „Zastosowanie i miejsce montażu" powyżej.
