Ograniczniki przepięć typu 1

Iskiernikowe ograniczniki przepięć typu 1 stosuje się do ochrony instalacji elektrycznych narażonych na bezpośrednie uderzenie pioruna w chroniony budynek, w napowietrzną sieć zasilającą go lub w jego zewnętrzną instalację odgromową. Odgromniki Pro‐Tec typu 1, badane są udarami o kształcie 10/350 μs czyli udarami o prądzie i energii jakie występują przy bezpośrednim uderzeniu pioruna w obiekt. Ograniczniki przepięć typu 1 powinny być instalowane za głównymi zabezpieczeniami nadprądowymi, a przed wyłącznikiem różnicowoprądowym w rozdzielnicy głównej lub w złączu, możliwie jak najbliżej miejsca wprowadzenia przewodów zasilających do obiektu. Urządzenia tego typu mają zastosowanie przede wszystkim w ochronie obiektów przemysłowych, biurowców, budynków użyteczności publicznej i.t.p.

BY-B–50

BY-B–125 NPE

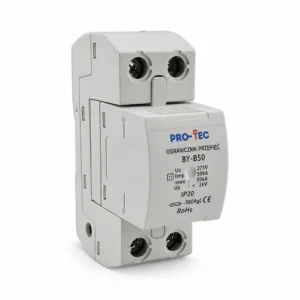

BY-B 50 ( nr kat. 3211050 )

Ogranicznik iskiernikowy wieloprzerwowy Typu I o znamionowym prądzie doziemianym 50kA (10/350).

  • Spełnianie wymogów Typu I
  • Maksymalne znamionowe napięcie pracy Uc: 255 V AC
  • Prąd udarowy (10/350) Ipeak: 50 kA
  • wymienna wkładka
  • Napięcie obniżone: =<2kV
  • Kolor: szary
  • Klasa szczelności: IP20
  • Wymagane zabezpieczenia: 315 A gL
  • Przekroje przyłączy max.: 35mm2
Opis Symbol Jednostka BY–B 50
Rodzaj ogranicznika Bezwydmuchowy, wieloprzerwowy ogranicznik iskiernikowy
Maksymalne znamionowe napięcie pracy AC Uc/AC V 255
Prąd udarowy(10/350) Iimp kA 50
Maksymalny prąd wyładowczy Imax kA 50
Poziom ochrony Up kV 2
Czas zadziałania tA ns 100
Maksymalne dobezpieczenie A gL 315
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 10-35
Klasa szczelności IP 20
Wymienne wkładki tak
Rodzaj sygnalizacji uszkodzenia brak
Szerokość ogranicznika mm 35
Wysokość podstawy mm 100
Wysokość wkładki mm 45
Numer katalogowy 3211050

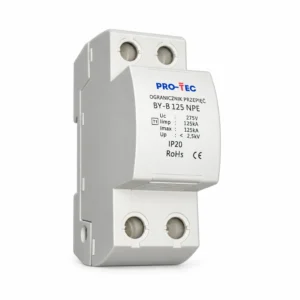

BY-B 125 NPE ( nr kat. 3211125 )

Ogranicznik iskiernikowy wieloprzerwowy Typu I o znamionowym prądzie doziemianym 125kA (10/350). Dedykowany przede wszystkim do wyrównywania potencjałów pomiędzy przewodami N i PE w układach sieci TN-S; TT;IT

  • Spełnianie wymogów Typu I
  • Maksymalne znamionowe napięcie pracy Uc: 255 V AC
  • Prąd udarowy (10/350) Ipeak: 125 kA
  • Napięcie obniżone: =<2,5kV
  • Kolor: szary
  • Klasa szczelności: IP20
  • Wymagane zabezpieczenia: 315 A gL
  • Przekroje przyłączy max.: 35mm2
Opis Symbol Jednostka BY–B 125 NPE
Rodzaj ogranicznika Bezwydmuchowy,wieloprzerwowy ogranicznik iskiernikowy
Maksymalne znamionowe napięcie pracy AC Uc/AC V 255
Prąd udarowy(10/350) Iimp kA 125
Maksymalny prąd wyładowczy Imax kA 125
Poziom ochrony Up kV 2,5
Czas zadziałania tA ns 100
Maksymalne dobezpieczenie A gL 315
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 10-35
Klasa szczelności IP 20
Wymienne wkładki nie
Rodzaj sygnalizacji uszkodzenia brak
Szerokość ogranicznika mm 35
Wysokość podstawy mm 100
Wysokość wkładki mm
Numer katalogowy 3211125

kotwica

Ograniczniki Przepięć typu 1+2 aparaty podstawowe

Ograniczniki warystorowe typu 1+2 (B+C) są przeznaczone do stosowania w rozdzielnicach domów jednorodzinnych, mieszkań lub innych niewielkich obiektów. Montuje się je możliwie jak najbliżej miejsca wprowadzenia przewodów zasilających do obiektu. Ograniczniki przepięć Pro-Tec typu 1+2, badane są udarami o kształcie (10/350) μs czyli udarami o prądzie i energii jakie występują przy bezpośrednim uderzeniu pioruna w obiekt, oraz udarami o kształcie (8/20) μs odpowiadającymi niskoenergetycznym udarom indukowanym, łączeniowym. Aparaty typu 1+2 przeznaczone są do ochrony obiektów posiadających zewnętrzną instalację odgromową klasy III lub IV, są zasilane linią napowietrzną lub krótką linią kablową (odległość od słupa zasilającego do rozdzielnicy mniejsza niż 150m) lub też w sąsiedztwie znajdują się wysokie budynki z instalacją odgromową i uziomem połączonym z uziomem chronionego obiektu.

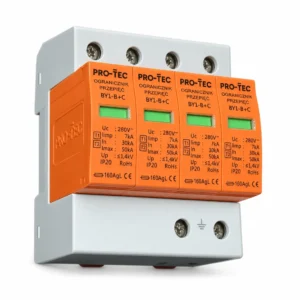

BY1-B+C/1

BY1–B+C/3 + NPE

BY1-B+C/2

BY1-B+C

BY1–B+C/3

BY1–B+C/4

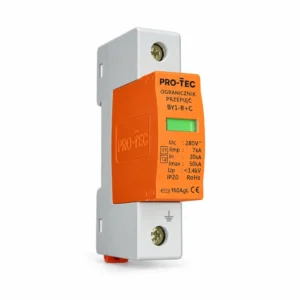

BY1-B+C/1 ( nr kat. 3212010 )

Ogranicznik warystorowy Typu 1+2 (jednopolowy)

  • Spełnianie wymogów klasy I+II
  • Max. napięcie pracy Uc: 280 V AC
  • Prąd udarowy (10/350) Iimp: 7 kA
  • Znamionowy prąd wyładowczy (8/20) In: 30 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 50 kA
  • Poziom ochrony: < 1,4 kV
  • Kolor: podstawa- szary; wkładka- pomarańczowa
  • Klasa szczelności: IP20
  • Maksymalne dobezpieczenie: 160 A gL
  • Przekroje przyłączy max.: 35mm2
Opis Symbol Jednostka BY1-B+C/1
Rodzaj ogranicznika jednopolowy
Maksymalne znamionowe napięcie pracy AC Uc V 280
Prąd udarowy(10/350) Iimp kA 7
Znamionowy prąd wyładowczy (8/20) In kA 30
Maksymalny prąd wyładowczy (8/20) Imax kA 50
Poziom ochrony Up kV 1,4
Czas zadziałania tA ns 25
Maksymalne dobezpieczenie A gL 160
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 4-35
Klasa szczelności IP 20
Ilość biegunów 1
Ilość modułów 1
Wymienne wkładki tak
Rpdzaj sygnalizacji uszkodzenia optyczna
Szerokość ogranicznika mm 18
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 10
Numer katalogowy 3212010

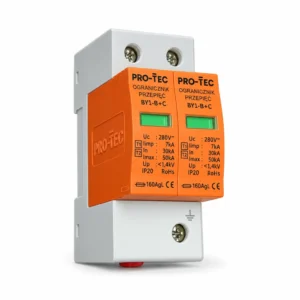

BY1-B+C/2 ( nr kat. 3212020 )

Ogranicznik warystorowy Typu 1+2 (dwupolowy)

  • Spełnianie wymogów klasy I+II
  • Max. napięcie pracy Uc: 280 V AC
  • Prąd udarowy (10/350) Iimp: 7 k
  • Znamionowy prąd wyładowczy (8/20) In: 30 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 50 kA
  • Poziom ochrony: < 1,4 kV
  • Kolor: podstawa – szary; wkładka- pomarańczowa
  • Klasa szczelności: IP20
  • Maksymalne dobezpieczenie: 160A gL
  • Przekroje przyłączy max.: 35mm2
Opis Symbol Jednostka BY1-B+C/2
Rodzaj ogranicznika dwupolowy
Maksymalne znamionowe napięcie pracy AC Uc V 280
Prąd udarowy(10/350) Iimp kA 7
Znamionowy prąd wyładowczy (8/20) In kA 30
Maksymalny prąd wyładowczy (8/20) Imax kA 50
Poziom ochrony Up kV 1,4
Czas zadziałania tA ns 25
Maksymalne dobezpieczenie A gL 160
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 4-35
Klasa szczelności IP 20
Ilość biegunów 2
Ilość modułów 2
Wymienne wkładki tak
Rpdzaj sygnalizacji uszkodzenia optyczna
Szerokość ogranicznika mm 36
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 10
Numer katalogowy 3212020

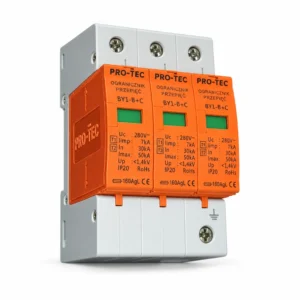

BY1-B+C/3 (nr kat. 3212030 )

Ogranicznik warystorowy Typu 1+2 (trójpolowy)

  • Spełnianie wymogów klasy I+II
  • Max. napięcie pracy Uc: 280 V AC
  • Prąd udarowy (10/350) Iimp: 7 kA
  • Znamionowy prąd wyładowczy (8/20) In: 30 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 50 kA
  • Poziom ochrony: < 1,4 kV
  • Kolor: podstawa – szary; wkładka- pomarańczowa
  • Klasa szczelności: IP20
  • Maksymalne dobezpieczenie: 160A gL
  • Przekroje przyłączy max.: 35mm2
Opis Symbol Jednostka BY1-B+C/3
Rodzaj ogranicznika trójpolowy
Maksymalne znamionowe napięcie pracy AC Uc V 280
Prąd udarowy(10/350) Iimp kA 7
Znamionowy prąd wyładowczy (8/20) In kA 30
Maksymalny prąd wyładowczy (8/20) Imax kA 50
Poziom ochrony Up kV 1,4
Czas zadziałania tA ns 25
Maksymalne dobezpieczenie A gL 160
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 4-35
Klasa szczelności IP 20
Ilość biegunów 3
Ilość modułów 3
Wymienne wkładki tak
Rpdzaj sygnalizacji uszkodzenia optyczna
Szerokość ogranicznika mm 54
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 10
Numer katalogowy 3212030

BY1-B+C/4 ( nr kat. 3212040 )

Ogranicznik warystorowy Typu 1+2 (czteropolowy)

  • Spełnianie wymogów klasy I+II
  • Max. napięcie pracy Uc: 280 V AC
  • Prąd udarowy (10/350) Iimp: 7 kA
  • Znamionowy prąd wyładowczy (8/20) In: 30 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 50 kA
  • Poziom ochrony: < 1,4 kV
  • Kolor: podstawa – szary; wkładka- pomarańczowa
  • Klasa szczelności: IP20
  • Maksymalne dobezpieczenie: 160A gL
  • Przekroje przyłączy max.: 35mm2
Opis Symbol Jednostka BY1-B+C/4
Rodzaj ogranicznika czteropolowy
Maksymalne znamionowe napięcie pracy AC Uc V 280
Prąd udarowy(10/350) Iimp kA 7
Znamionowy prąd wyładowczy (8/20) In kA 30
Maksymalny prąd wyładowczy (8/20) Imax kA 50
Poziom ochrony Up kV 1,4
Czas zadziałania tA ns 25
Maksymalne dobezpieczenie A gL 160
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 4-35
Klasa szczelności IP 20
Ilość biegunów 4
Ilość modułów 4
Wymienne wkładki tak
Rpdzaj sygnalizacji uszkodzenia optyczna
Szerokość ogranicznika mm 72
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 10
Numer katalogowy 3212040

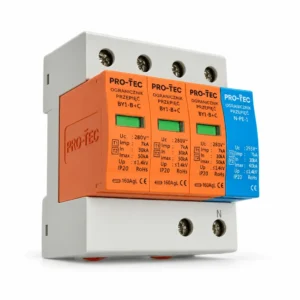

BY1-B+C/3+NPE ( nr kat.  3212031 )

Ogranicznik warystorowy Typu 1+2, w układzie 3+1 z iskiernikiem N-PE

  • Spełnianie wymogów klasy I+II
  • Max. napięcie pracy Uc: 280 V AC
  • Prąd udarowy (10/350) Iimp: 7 kA
  • Znamionowy prąd wyładowczy (8/20) In: 30 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 50 kA
  • Poziom ochrony: < 1,4 kV
  • Kolor: podstawa – szary; wkładka- pomarańczowa
  • Klasa szczelności: IP20
  • Maksymalne dobezpieczenie: 160A gL
  • Przekroje przyłączy max.: 35mm2
  • dodatkowe dane iskiernika pod nr kat. 3200001
Opis Symbol Jednostka BY1-B+C/3+NPE
Rodzaj ogranicznika w układzie 3+1* z iskier- nikiem NPE
Maksymalne znamionowe napięcie pracy AC Uc V 280
Prąd udarowy(10/350) Iimp kA 7
Znamionowy prąd wyładowczy (8/20) In kA 30
Maksymalny prąd wyładowczy (8/20) Imax kA 50
Poziom ochrony Up kV 1,4
Czas zadziałania tA ns 25
Maksymalne dobezpieczenie A gL 160
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 4-35
Klasa szczelności IP 20
Ilość biegunów 4
Ilość modułów 4
Wymienne wkładki tak
Rpdzaj sygnalizacji uszkodzenia optyczna
Szerokość ogranicznika mm 72
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 10
Numer katalogowy 3212031

BY1-B+C (nr kat. 3212000 )

Wkładka Ogranicznik warystorowy Typu 1+2 – część zamienna

  • Spełnianie wymogów klasy I+II
  • Max. napięcie pracy Uc: 280 V AC
  • Prąd udarowy (10/350) Iimp: 7 kA
  • Znamionowy prąd wyładowczy (8/20) In: 30 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 50 kA
  • Poziom ochrony: < 1,4 kV
  • Kolor: pomarańczowy
  • Klasa szczelności: IP20
Opis Symbol Jednostka BY1-B+C
Rodzaj ogranicznika wkładka warystorowa
Maksymalne znamionowe napięcie pracy AC Uc V 280
Prąd udarowy(10/350) Iimp kA 7
Znamionowy prąd wyładowczy (8/20) In kA 30
Maksymalny prąd wyładowczy (8/20) Imax kA 50
Poziom ochrony Up kV 1,4
Czas zadziałania tA ns 25
Maksymalne dobezpieczenie A gL 160
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 4-35
Klasa szczelności IP 20
Ilość biegunów
Ilość modułów
Wymienne wkładki wkładka
Rpdzaj sygnalizacji uszkodzenia optyczna
Szerokość ogranicznika mm 18
Wysokość podstawy mm
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 10
Numer katalogowy 3212000

kotwica

Ograniczniki Przepięć typu 1+2 aparaty z sygnalizacją

Ograniczniki przepięć tej grupy posiadają dodatkową sygnalizację uszkodzenia:

– Zdalna sygnalizacja zestykowa ( symbol „Z” na końcu oznaczenia typu ) – ogranicznik wyposażony w ten rodzaj sygnalizacji po uszkodzeniu sygnalizuje je poprzez zmianę stanu bezpotencjałowego zestyku zwierno/rozwiernego. Styk normalnie otwarty (NO) zamyka się a normalnie zwarty (NC) otwiera. Od projektanta/wykonawcy instalacji zależy sposób realizacji alarmu uszkodzenia. Styki można obciążyć prądem max. 5A przy napięciu do 250V AC

– Sygnalizacja akustyczna ( symbol „AS” na końcu oznaczenia typu ) – po uszkodzeniu ogranicznika zamontowany element typu „Buzzer” zaczyna emitować sygnał alarmowy w postaci ciągłego dźwięku.

BY1-B+C/3 Z

BY1-B+C/4 AS

BY1-B+C/4 Z

BY1-B+C/3 +NPE AS

BY1-B+C/3 +NPE Z

BY1-B+C/3 AS

BY1-B+C/3 Z ( nr kat. 3213130 )

Ogranicznik warystorowy Typu 1+2 (trójpolowy) o podwyższonych parametrach doziemianego prądu udarowego z bezpotencjałową, zestykową sygnalizacją stanu wkładek ogranicznika.

  • Spełnianie wymogów klasy I+II
  • Max. napięcie pracy Uc: 280 V AC
  • Prąd udarowy (10/350) Iimp: 12,5 kA
  • Znamionowy prąd wyładowczy (8/20) In: 30 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 50 kA
  • Poziom ochrony: < 1,4 kV
  • Kolor: podstawa – szary; wkładka- czerwona
  • Klasa szczelności: IP20
  • Maksymalne dobezpieczenie: 160A gL
  • Przekroje przyłączy max.: 35mm2
  • Zdalna sygnalizacja zestykowa

Ogranicznik wyposażony w ten rodzaj sygnalizacji po uszkodzeniu sygnalizuje je poprzez zmianę stanu bezpotencjałowego zestyku zwierno/rozwiernego. Styk normalnie otwarty (NO) zamyka się a normalnie zwarty (NC) otwiera. Od projektanta/wykonawcy instalacji zależy sposób realizacji alarmu uszkodzenia. Styki można obciążyć prądem max. 5A przy napięciu do 250V AC

Opis Symbol Jednostka BY1-B+C/3 Z
Rodzaj ogranicznika trójpolow z sygnalizacją zestykową
Maksymalne znamionowe napięcie pracy AC Uc V 280
Prąd udarowy(10/350) Iimp kA 7
Znamionowy prąd wyładowczy (8/20) In kA 30
Maksymalny prąd wyładowczy (8/20) Imax kA 50
Poziom ochrony Up kV 1,4
Czas zadziałania tA ns 25
Maksymalne dobezpieczenie A gL 160
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 4-35
Klasa szczelności IP 20
Ilość biegunów 3
Ilość modułów 4
Wymienne wkładki tak
Rodzaj sygnalizacji uszkodzenia optyczna+ zestykowa
Szerokość ogranicznika mm 72
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 10
Numer katalogowy 3212130

BY1-B+C/4 Z ( nr kat. 3213140 )

Ogranicznik warystorowy Typu 1+2 (czteropolowy) o podwyższonych parametrach doziemianego prądu udarowego z bezpotencjałową, zestykową sygnalizacją stanu wkładek ogranicznika.

  • Spełnianie wymogów klasy I+II
  • Max. napięcie pracy Uc: 280 V AC
  • Prąd udarowy (10/350) Iimp: 12,5 kA
  • Znamionowy prąd wyładowczy (8/20) In: 30 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 50 kA
  • Poziom ochrony: < 1,4 kV
  • Kolor: podstawa – szary; wkładka- czerwona
  • Klasa szczelności: IP20
  • Maksymalne dobezpieczenie: 160A gL
  • Przekroje przyłączy max.: 35mm2
  • Zdalna sygnalizacja zestykowa

Ogranicznik wyposażony w ten rodzaj sygnalizacji po uszkodzeniu sygnalizuje je poprzez zmianę stanu bezpotencjałowego zestyku zwierno/rozwiernego. Styk normalnie otwarty (NO) zamyka się a normalnie zwarty (NC) otwiera. Od projektanta/wykonawcy instalacji zależy sposób realizacji alarmu uszkodzenia. Styki można obciążyć prądem max. 5A przy napięciu do 250V AC

Opis Symbol Jednostka BY1-B+C/4 Z
Rodzaj ogranicznika czteropolowy z sygnalizacją zestykową
Maksymalne znamionowe napięcie pracy AC Uc V 280
Prąd udarowy(10/350) Iimp kA 7
Znamionowy prąd wyładowczy (8/20) In kA 30
Maksymalny prąd wyładowczy (8/20) Imax kA 50
Poziom ochrony Up kV 1,4
Czas zadziałania tA ns 25
Maksymalne dobezpieczenie A gL 160
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 4-35
Klasa szczelności IP 20
Ilość biegunów 4
Ilość modułów 5
Wymienne wkładki tak
Rodzaj sygnalizacji uszkodzenia optyczna+ zestykowa
Szerokość ogranicznika mm 80
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 10
Numer katalogowy 3212140

BY1-B+C/3+NPE Z ( nr kat. 3212131 )

Ogranicznik warystorowy Typu 1+2, w układzie 3+1 z iskiernikiem N-PE o podwyższonych parametrach, z bezpotencjałową, zestykową sygnalizacją stanu wkładek ogranicznika.

  • Spełnianie wymogów klasy I+II
  • Max. napięcie pracy Uc: 280 V AC
  • Prąd udarowy (10/350) Iimp: 12,5 kA
  • Znamionowy prąd wyładowczy (8/20) In: 30 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 50 kA
  • Poziom ochrony: < 1,4 kV
  • Kolor: podstawa – szary; wkładka- pomarańczowa
  • Klasa szczelności: IP20
  • Maksymalne dobezpieczenie: 160A gL
  • Przekroje przyłączy max.: 35mm2
  • dodatkowe dane iskiernika pod nr kat. 3200001
  • Zdalna sygnalizacja zestykowa

Ogranicznik wyposażony w ten rodzaj sygnalizacji po uszkodzeniu sygnalizuje je poprzez zmianę stanu bezpotencjałowego zestyku zwierno/rozwiernego. Styk normalnie otwarty (NO) zamyka się a normalnie zwarty (NC) otwiera. Od projektanta/wykonawcy instalacji zależy sposób realizacji alarmu uszkodzenia. Styki można obciążyć prądem max. 5A przy napięciu do 250V AC

Opis Symbol Jednostka BY1-B+C/3 +NPE Z
Rodzaj ogranicznika w układzie 3+1* z sygnalizacją zestykową
Maksymalne znamionowe napięcie pracy AC Uc V 280
Prąd udarowy(10/350) Iimp kA 7
Znamionowy prąd wyładowczy (8/20) In kA 30
Maksymalny prąd wyładowczy (8/20) Imax kA 50
Poziom ochrony Up kV 1,4
Czas zadziałania tA ns 25
Maksymalne dobezpieczenie A gL 160
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 4-35
Klasa szczelności IP 20
Ilość biegunów 4
Ilość modułów 5
Wymienne wkładki tak
Rodzaj sygnalizacji uszkodzenia optyczna+ zestykowa
Szerokość ogranicznika mm 80
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 10
Numer katalogowy 3212131

BY1-B+C/3 AS ( nr kat. 3221230 )

Ogranicznik warystorowy Typu 1+2 (trójpolowy) z akustyczną sygnalizacją stanu wkładek ogranicznika.

  • Spełnianie wymogów klasy I+II
  • Max. napięcie pracy Uc: 280 V AC
  • Prąd udarowy (10/350) Iimp: 7 kA
  • Znamionowy prąd wyładowczy (8/20) In: 30 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 50 kA
  • Poziom ochrony: < 1,4 kV
  • Kolor: podstawa – szary; wkładka- pomarańczowa
  • Klasa szczelności: IP20
  • Maksymalne dobezpieczenie: 160A gL
  • Przekroje przyłączy max.: 35mm2
  • Sygnalizacja akustyczna

Po uszkodzeniu ogranicznika zamontowany element typu „Buzzer” zaczyna emitować sygnał alarmowy w postaci ciągłego dźwięku.

Opis Symbol Jednostka BY1-B+C/3 AS
Rodzaj ogranicznika trójpolowy z sygnalizacją akustyczną
Maksymalne znamionowe napięcie pracy AC Uc V 280
Prąd udarowy(10/350) Iimp kA 7
Znamionowy prąd wyładowczy (8/20) In kA 30
Maksymalny prąd wyładowczy (8/20) Imax kA 50
Poziom ochrony Up kV 1,4
Czas zadziałania tA ns 25
Maksymalne dobezpieczenie A gL 160
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 4-35
Klasa szczelności IP 20
Ilość biegunów 3
Ilość modułów 4
Wymienne wkładki tak
Rodzaj sygnalizacji uszkodzenia optyczna+ zestykowa
Szerokość ogranicznika mm 72
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 10
Numer katalogowy 3212230

BY1-B+C/4 AS ( nr kat.  3212240 )

BY1-C/4 AS Ogranicznik warystorowy Typu 2 (czteropolowy), z akustyczną sygnalizacją stanu wkładek ogranicznika.

  • Spełnianie wymogów Typu II
  • Max. napięcie pracy Uc: 280 V AC
  • Znamionowy prąd wyładowczy (8/20) In: 20 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 40 kA
  • Poziom ochrony: < 1,3 kV
  • Kolor: szary
  • Klasa szczelności: IP20
  • Maksymalne dobezpieczenie: 125A gL
  • Przekroje przyłączy max.: 35mm2
  • Sygnalizacja akustyczna

Po uszkodzeniu ogranicznika zamontowany element typu „Buzzer” zaczyna emitować sygnał alarmowy w postaci ciągłego dźwięku

Opis Symbol Jednostka BY1-B+C/4 AS
Rodzaj ogranicznika czteropolowy z sygnalizacją akustyczną
Maksymalne znamionowe napięcie pracy AC Uc V 280
Prąd udarowy(10/350) Iimp kA 7
Znamionowy prąd wyładowczy (8/20) In kA 30
Maksymalny prąd wyładowczy (8/20) Imax kA 50
Poziom ochrony Up kV 1,4
Czas zadziałania tA ns 25
Maksymalne dobezpieczenie A gL 160
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 4-35
Klasa szczelności IP 20
Ilość biegunów 4
Ilość modułów 5
Wymienne wkładki tak
Rodzaj sygnalizacji uszkodzenia optyczna+ zestykowa
Szerokość ogranicznika mm 80
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 10
Numer katalogowy 3212240

BY1-B+C/3 +NPE AS ( nr kat. 3212231 )

Ogranicznik warystorowy Typu 1+2 (w układzie 3+1 z iskiernikiem N-PE) z akustyczną sygnalizacją stanu wkładek ogranicznika.

  • Spełnianie wymogów klasy I+II
  • Max. napięcie pracy Uc: 280 V AC
  • Prąd udarowy (10/350) Iimp: 7 kA
  • Znamionowy prąd wyładowczy (8/20) In: 30 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 50 kA
  • Poziom ochrony: < 1,4 kV
  • Kolor: podstawa – szary; wkładka- pomarańczowa
  • Klasa szczelności: IP20
  • Maksymalne dobezpieczenie: 160A gL
  • Przekroje przyłączy max.: 35mm2
  • Sygnalizacja akustyczna

Po uszkodzeniu ogranicznika zamontowany element typu „Buzzer” zaczyna emitować sygnał alarmowy w postaci ciągłego dźwięku.

Opis Symbol Jednostka BY1-B+C/3 +NPE AS
Rodzaj ogranicznika w układzie 3+1* z sygnalizacją akustyczną
Maksymalne znamionowe napięcie pracy AC Uc V 280
Prąd udarowy(10/350) Iimp kA 7
Znamionowy prąd wyładowczy (8/20) In kA 30
Maksymalny prąd wyładowczy (8/20) Imax kA 50
Poziom ochrony Up kV 1,4
Czas zadziałania tA ns 25
Maksymalne dobezpieczenie A gL 160
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 4-35
Klasa szczelności IP 20
Ilość biegunów 4
Ilość modułów 5
Wymienne wkładki tak
Rodzaj sygnalizacji uszkodzenia optyczna+ zestykowa
Szerokość ogranicznika mm 80
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 10
Numer katalogowy 3212231

kotwica

Ograniczniki Przepięć typu 1+2 o podwyższonych parametrach

Ograniczniki przepięć typu BY2-B+C posiadają podwyższoną zdolność odprowadzenia prądu udarowego(10/350) μs do 12,5 kA. Znamionowy prąd wyładowczy (8/20) μs to 30 kA, oraz maksymalny prąd wyładowczy to 50 kA.

BY2-B+C/3

BY2-B+C /3+NPE

BY2-B+C/3 Z

BY2-B+C /3+NPE Z

BY2-B+C/4

BY2-B+C

BY2-B+C/4 Z

BY2-B+C/3 ( nr kat. 3213030 )

Ogranicznik warystorowy Typu 1+2 (trójpolowy) o podwyższonych parametrach doziemianego prądu udarowego.

  • Spełnianie wymogów klasy I+II – Max. napięcie pracy Uc: 280 V AC
  • Prąd udarowy (10/350) Iimp: 12,5 kA
  • Znamionowy prąd wyładowczy (8/20) In: 30 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 50 kA
  • Poziom ochrony: < 1,4 kV
  • Kolor: podstawa – szary; wkładka- czerwona
  • Klasa szczelności: IP20
  • Maksymalne dobezpieczenie: 160A gL
  • Przekroje przyłączy max.: 35mm2
Opis Symbol Jednostka BY2-B+C/3
Rodzaj ogranicznika trójpolowy
Maksymalne znamionowe napięcie pracy AC Uc V 280
Prąd udarowy(10/350) Iimp kA 12,5
Znamionowy prąd wyładowczy (8/20) In kA 30
Maksymalny prąd wyładowczy (8/20) Imax kA 50
Poziom ochrony Up kV 1,1
Czas zadziałania tA ns 25
Maksymalne dobezpieczenie A gL 160
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 4-35
Klasa szczelności IP 20
Ilość biegunów 3
Ilość modułów 3
Wymienne wkładki tak
Rodzaj sygnalizacji uszkodzenia optyczn
Szerokość ogranicznika mm 54
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 10
Numer katalogowy 3213030

BY2-B+C/3 Z ( nr kat. 3213130 )

Ogranicznik warystorowy Typu 1+2 (trójpolowy) o podwyższonych parametrach doziemianego prądu udarowego,z  bezpotencjałową, zestykową sygnalizacją stanu wkładek ogranicznika.

  •  Spełnianie wymogów klasy I+II
  • Max. napięcie pracy Uc: 280 V AC
  • Prąd udarowy (10/350) Iimp: 12,5 kA
  • Znamionowy prąd wyładowczy (8/20) In: 30 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 50 kA
  • Poziom ochrony: < 1,4 kV
  • Kolor: podstawa – szary; wkładka- czerwona
  • Klasa szczelności: IP20
  • Maksymalne dobezpieczenie: 160A gL
  • Przekroje przyłączy max.: 35mm2
  • Zdalna sygnalizacja zestykowa

Ogranicznik wyposażony w ten rodzaj sygnalizacji po uszkodzeniu sygnalizujeje poprzez zmianę stanu bezpotencjałowego zestyku zwierno/rozwiernego. Styk normalnie otwarty (NO) zamyka się a normalnie zwarty (NC) otwiera. Od projektanta/wykonawcy instalacji zależy sposób realizacji alarmu uszkodzenia. Styki można obciążyć prądem max. 5A przy napięciu do 250V AC

Opis Symbol Jednostka BY2-B+C/3 Z
Rodzaj ogranicznika trójpolowy z sygnalizacją zestykową
Maksymalne znamionowe napięcie pracy AC Uc V 280
Prąd udarowy(10/350) Iimp kA 12,5
Znamionowy prąd wyładowczy (8/20) In kA 30
Maksymalny prąd wyładowczy (8/20) Imax kA 50
Poziom ochrony Up kV 1,1
Czas zadziałania tA ns 25
Maksymalne dobezpieczenie A gL 160
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 4-35
Klasa szczelności IP 20
Ilość biegunów 3
Ilość modułów 4
Wymienne wkładki tak
Rodzaj sygnalizacji uszkodzenia optyczna + zestykowa
Szerokość ogranicznika mm 72
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 10
Numer katalogowy 3213130

BY2-B+C/4 ( nr kat. 3213040 )

Ogranicznik warystorowy Typu 1+2 (czteropolowy) o podwyższonych parametrach doziemianego prądu udarowego.

  • Spełnianie wymogów klasy I+II
  • Max. napięcie pracy Uc: 280 V AC
  • Prąd udarowy (10/350) Iimp: 12,5 kA
  • Znamionowy prąd wyładowczy (8/20) In: 30 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 50 kA
  • Poziom ochrony: < 1,4 kV
  • Kolor: podstawa – szary; wkładka- czerwona
  • Klasa szczelności: IP20
  • Maksymalne dobezpieczenie: 160A gL
  • Przekroje przyłączy max.: 35mm2
Opis Symbol Jednostka BY2-B+C/4
Rodzaj ogranicznika czteropolowy
Maksymalne znamionowe napięcie pracy AC Uc V 280
Prąd udarowy(10/350) Iimp kA 12,5
Znamionowy prąd wyładowczy (8/20) In kA 30
Maksymalny prąd wyładowczy (8/20) Imax kA 50
Poziom ochrony Up kV 1,1
Czas zadziałania tA ns 25
Maksymalne dobezpieczenie A gL 160
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 4-35
Klasa szczelności IP 20
Ilość biegunów 3
Ilość modułów 4
Wymienne wkładki tak
Rodzaj sygnalizacji uszkodzenia optyczna
Szerokość ogranicznika mm 72
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 10
Numer katalogowy 3213040

BY2-B+C/4 Z ( nr kat. 3213140 )

Ogranicznik warystorowy Typu 1+2 (czteropolowy) o podwyższonych parametrach doziemianego prądu udarowego zbezpotencjałową, zestykową sygnalizacją stanu wkładek ogranicznika.

  • Spełnianie wymogów klasy I+II
  • Max. napięcie pracy Uc: 280 V AC
  • Prąd udarowy (10/350) Iimp: 12,5 kA
  • Znamionowy prąd wyładowczy (8/20) In: 30 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 50 kA
  • Poziom ochrony: < 1,4 kV
  • Kolor: podstawa – szary; wkładka- czerwona
  • Klasa szczelności: IP20
  • Maksymalne dobezpieczenie: 160A gL
  • Przekroje przyłączy max.: 35mm2
  • Zdalna sygnalizacja zestykowa

Ogranicznik wyposażony w ten rodzaj sygnalizacji po uszkodzeniu sygnalizujeje poprzez zmianę stanu bezpotencjałowego zestyku zwierno/rozwiernego. Styk normalnie otwarty (NO) zamyka się a normalnie zwarty (NC) otwiera. Od projektanta/wykonawcy instalacji zależy sposób realizacji alarmu uszkodzenia. Styki można obciążyć prądem max. 5A przy napięciu do 250V AC

Opis Symbol Jednostka BY2-B+C/4 Z
Rodzaj ogranicznika czteropolowy z sygnalizacją zestykową
Maksymalne znamionowe napięcie pracy AC Uc V 280
Prąd udarowy(10/350) Iimp kA 12,5
Znamionowy prąd wyładowczy (8/20) In kA 30
Maksymalny prąd wyładowczy (8/20) Imax kA 50
Poziom ochrony Up kV 1,1
Czas zadziałania tA ns 25
Maksymalne dobezpieczenie A gL 160
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 4-35
Klasa szczelności IP 20
Ilość biegunów 4
Ilość modułów 5
Wymienne wkładki tak
Rodzaj sygnalizacji uszkodzenia optyczna + zestykowa
Szerokość ogranicznika mm 90
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 10
Numer katalogowy 3213140

BY2-B+C/3+NPE ( nr kat. 3213031 )

Ogranicznik warystorowy Typu 1+2, w układzie 3+1 z iskiernikiem N-PE o podwyższonych parametrach

  • Spełnianie wymogów klasy I+II
  • Max. napięcie pracy Uc: 280 V AC
  • Prąd udarowy (10/350) Iimp: 12,5 kA
  • Znamionowy prąd wyładowczy (8/20) In: 30 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 50 kA
  • Poziom ochrony: < 1,4 kV
  • Kolor: podstawa – szary; wkładka- pomarańczowa
  • Klasa szczelności: IP20
  • Maksymalne dobezpieczenie: 160A gL
  • Przekroje przyłączy max.: 35mm2
  • dodatkowe dane iskiernika pod nr kat. 3200001
Opis Symbol Jednostka BY2-B+C/3 + NPE
Rodzaj ogranicznika w układzie 3+1 *
Maksymalne znamionowe napięcie pracy AC Uc V 280
Prąd udarowy(10/350) Iimp kA 12,5
Znamionowy prąd wyładowczy (8/20) In kA 30
Maksymalny prąd wyładowczy (8/20) Imax kA 50
Poziom ochrony Up kV 1,1
Czas zadziałania tA ns 25
Maksymalne dobezpieczenie A gL 160
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 4-35
Klasa szczelności IP 20
Ilość biegunów 4
Ilość modułów 4
Wymienne wkładki tak
Rodzaj sygnalizacji uszkodzenia optyczna
Szerokość ogranicznika mm 72
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 10
Numer katalogowy 3213031

 BY2-B+C/3 +NPE Z ( nr kat. 3213131 )

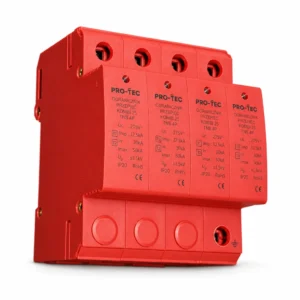

Ogranicznik warystorowy Typu 1+2, w układzie 3+1 z iskiernikiem N-PE o podwyższonych parametrach, z bezpotencjałową, zestykową sygnalizacją stanu wkładek ogranicznika.

  • Spełnianie wymogów klasy I+II
  • Max. napięcie pracy Uc: 280 V AC
  • Prąd udarowy (10/350) Iimp: 12,5 kA
  • Znamionowy prąd wyładowczy (8/20) In: 30 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 50 kA
  • Poziom ochrony: < 1,4 kV
  • Kolor: podstawa – szary; wkładka- pomarańczowa
  • Klasa szczelności: IP20
  • Maksymalne dobezpieczenie: 160A gL
  • Przekroje przyłączy max.: 35mm2</li>
  • dodatkowe dane iskiernika pod nr kat. 3200001
  • Zdalna sygnalizacja zestykowa

Ogranicznik wyposażony w ten rodzaj sygnalizacji po uszkodzeniu sygnalizuje je poprzez zmianę stanu bezpotencjałowego zestyku zwierno/rozwiernego. Styk normalnie otwarty (NO) zamyka się a normalnie zwarty (NC) otwiera. Od projektanta/wykonawcy instalacji zależy sposób realizacji alarmu uszkodzenia. Styki można obciążyć prądem max. 5A przy napięciu do 250V AC

Opis Symbol Jednostka BY1-B+C/3 +NPE AS
Rodzaj ogranicznika w układzie 3+1* z sygnalizacją akustyczną
Maksymalne znamionowe napięcie pracy AC Uc V 280
Prąd udarowy(10/350) Iimp kA 7
Znamionowy prąd wyładowczy (8/20) In kA 30
Maksymalny prąd wyładowczy (8/20) Imax kA 50
Poziom ochrony Up kV 1,4
Czas zadziałania tA ns 25
Maksymalne dobezpieczenie A gL 160
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 4-35
Klasa szczelności IP 20
Ilość biegunów 4
Ilość modułów 5
Wymienne wkładki tak
Rodzaj sygnalizacji uszkodzenia optyczna+ zestykowa
Szerokość ogranicznika mm 80
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 10
Numer katalogowy 3212231

BY2-B+C ( nr kat. 3213000 )

Wkładka Ogranicznika warystorowego o podwyższonych parametrach Typu 1+2 – część zamienna

  • Spełnianie wymogów klasy I+II
  • Max. napięcie pracy Uc: 280 V AC
  • Prąd udarowy (10/350) Iimp: 12,5 kA
  • Znamionowy prąd wyładowczy (8/20) In: 30 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 50 kA
  • Poziom ochrony: < 1,4 kV
  • Kolor: pomarańczowy
  • Klasa szczelności: IP20
  • Można użyć w innych aparatach Typu I i I+II
    poprawiając parametry ochrony
Opis Symbol Jednostka BY2-B+C
Rodzaj ogranicznika wkładka warystorowa
Maksymalne znamionowe napięcie pracy AC Uc V 280
Prąd udarowy(10/350) Iimp kA 12,5
Znamionowy prąd wyładowczy (8/20) In kA 30
Maksymalny prąd wyładowczy (8/20) Imax kA 50
Poziom ochrony Up kV 1,1
Czas zadziałania tA ns 25
Maksymalne dobezpieczenie A gL 160
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 4-35
Klasa szczelności IP 20
Ilość biegunów
Ilość modułów
Wymienne wkładki wkładka
Rodzaj sygnalizacji uszkodzenia optyczna
Szerokość ogranicznika mm 18
Wysokość podstawy mm
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 10
Numer katalogowy 3213000

kotwica

Ograniczniki Przepięć typu 2 aparaty podstawowe

Ograniczniki warystorowe typu 2 BY1-C są przeznaczone do ochrony instalacji przed przepięciami indukowanymi powstałymi np. na skutek uderzenia pioruna w pobliskie obiekty, a także chronią przed przepięciami powstałymi na skutek operacji łączeniowych.

Przepięcia tego typu powstają np. podczas spawania, uruchamiania silników o ciężkim rozruchu, podczas załączania lub wyłączania linii, a także podczas zadziałania zabezpieczeń itp. Ograniczniki przepięć Pro-Tec typu 2 BY1‑C badane są udarami o kształcie (8/20) μs odpowiadającymi niskoenergetycznym udarom indukowanym lub łączeniowym. Montuje się je w rozdzielnicy głównej jako pierwszy stopień ochrony, lub w rozdzielnicy piętrowej, oddziałowej, jako drugi stopień ochrony montowane za stopniem pierwszym zrealizowanym za pomocą ograniczników typu 1 BYB‑50 lub typu 1+2 BY1‑B+C lub BY2‑B+C. Zatem zadaniem ograniczników typu 2 jest ograniczanie przepięć indukowanych, łączeniowych jak i przepięć zredukowanych przez wcześniejszy stopień ochrony do wartości wymaganej dla kategorii II przepięć.

BY1-C/1

BY1- C/3+NPE

BY1-C/2

BY1-C

BY1-C/3

BY1-C BLOK

BY1-C/4

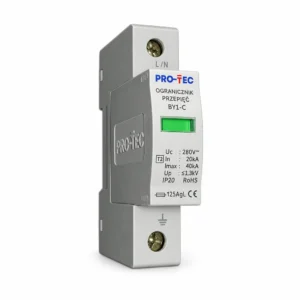

BY1-C/1 ( nr kat. 3221010 )

Ogranicznik warystorowy Typu 2 (jednopolowy)

  • Spełnianie wymogów Typu II
  • Max. napięcie pracy Uc: 280 V AC
  • Znamionowy prąd wyładowczy (8/20) In: 20 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 40 kA
  • Poziom ochrony: < 1,3 kV
  • Kolor: szary
  • Klasa szczelności: IP20
  • Maksymalne dobezpieczenie: 125A gL
  • Przekroje przyłączy max.: 35mm2
Opis Symbol Jednostka BY1-C/1
Rodzaj ogranicznika jednopolowy
Maksymalne znamionowe napięcie pracy AC UAC/DC V 280
Znamionowy prąd wyładowczy (8/20) In kA 20
Maksymalny prąd wyładowczy (8/20) Imax kA 40
Poziom ochrony Up kV 1,3
Czas zadziałania tA ns 25
Maksymalne dobezpieczenie A gL 125
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 4-35
Klasa szczelności IP 20
Ilość biegunów 1
Ilość modułów 1
Wymienne wkładki tak
Rodzaj sygnalizacji uszkodzenia optyczna
Szerokość ogranicznika mm 18
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 10
Numer katalogowy 3221010

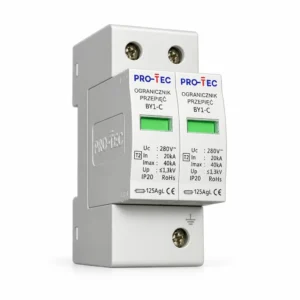

BY1-C/2 ( nr kat. 3221020 )

Ogranicznik warystorowy Typu 2 (dwupolowy)

  • Spełnianie wymogów Typu II
  • Max. napięcie pracy Uc: 280 V AC
  • Znamionowy prąd wyładowczy (8/20) In: 20 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 40 kA
  • Poziom ochrony: < 1,3 kV
  • Kolor: szary
  • Klasa szczelności: IP20
  • Maksymalne dobezpieczenie: 125A gL
  • Przekroje przyłączy max.: 35mm2
Opis Symbol Jednostka BY1-C/2
Rodzaj ogranicznika dwupolowy
Maksymalne znamionowe napięcie pracy AC UAC/DC V 280
Znamionowy prąd wyładowczy (8/20) In kA 20
Maksymalny prąd wyładowczy (8/20) Imax kA 40
Poziom ochrony Up kV 1,3
Czas zadziałania tA ns 25
Maksymalne dobezpieczenie A gL 125
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 4-35
Klasa szczelności IP 20
Ilość biegunów 2
Ilość modułów 2
Wymienne wkładki tak
Rodzaj sygnalizacji uszkodzenia optyczna
Szerokość ogranicznika mm 36
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 10
Numer katalogowy 3221020

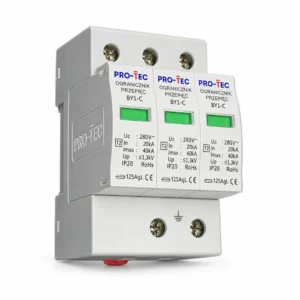

BY1-C/3 ( nr kat. 3221030 )

Ogranicznik warystorowy Typu 2 (trójpolowy)

  • Spełnianie wymogów Typu II
  • Max. napięcie pracy Uc: 280 V AC
  • Znamionowy prąd wyładowczy (8/20) In: 20 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 40 kA
  • Poziom ochrony: < 1,3 kV
  • Kolor: szary
  • Klasa szczelności: IP20
  • Maksymalne dobezpieczenie: 125A gL
  • Przekroje przyłączy max.: 35mm2
Opis Symbol Jednostka BY1-C/3
Rodzaj ogranicznika trójpolowy
Maksymalne znamionowe napięcie pracy AC UAC/DC V 280
Znamionowy prąd wyładowczy (8/20) In kA 20
Maksymalny prąd wyładowczy (8/20) Imax kA 40
Poziom ochrony Up kV 1,3
Czas zadziałania tA ns 25
Maksymalne dobezpieczenie A gL 125
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 4-35
Klasa szczelności IP 20
Ilość biegunów 3
Ilość modułów 2
Wymienne wkładki tak
Rodzaj sygnalizacji uszkodzenia optyczna
Szerokość ogranicznika mm 54
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 10
Numer katalogowy 3221030

BY1-C/4 ( nr kat. 3221040 )

Ogranicznik warystorowy Typu 2 (czteropolowy)

  • Spełnianie wymogów Typu II
  • Max. napięcie pracy Uc: 280 V AC
  • Znamionowy prąd wyładowczy (8/20) In: 20 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 40 kA
  • Poziom ochrony: < 1,3 kV
  • Kolor: szary
  • Klasa szczelności: IP20
  • Maksymalne dobezpieczenie: 125A gL
  • Przekroje przyłączy max.: 35mm2
Opis Symbol Jednostka BY1-C/4
Rodzaj ogranicznika czteropolowy
Maksymalne znamionowe napięcie pracy AC UAC/DC V 280
Znamionowy prąd wyładowczy (8/20) In kA 20
Maksymalny prąd wyładowczy (8/20) Imax kA 40
Poziom ochrony Up kV 1,3
Czas zadziałania tA ns 25
Maksymalne dobezpieczenie A gL 125
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 4-35
Klasa szczelności IP 20
Ilość biegunów 4
Ilość modułów 3
Wymienne wkładki tak
Rodzaj sygnalizacji uszkodzenia optyczna
Szerokość ogranicznika mm 72
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 10
Numer katalogowy 3221040

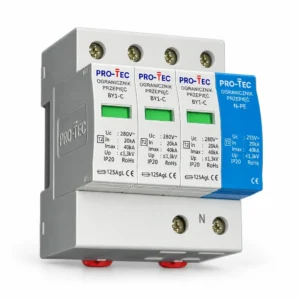

BY1-C/3+NPE ( nr kat. 3221031 )

Ogranicznik warystorowy Typu 2 (w układzie 3+1 z iskiernikiem N-PE)

  • Spełnianie wymogów Typu II
  • Max. napięcie pracy Uc: 280 V AC
  • Znamionowy prąd wyładowczy (8/20) In: 20 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 40 kA
  • Poziom ochrony: < 1,3 kV
  • Kolor: szary
  • Klasa szczelności: IP20
  • Maksymalne dobezpieczenie: 125A gL
  • Przekroje przyłączy max.: 35mm2
Opis Symbol Jednostka BY1-C/3 +NPE
Rodzaj ogranicznika w układzie 3+1 *
Maksymalne znamionowe napięcie pracy AC UAC/DC V 280
Znamionowy prąd wyładowczy (8/20) In kA 20
Maksymalny prąd wyładowczy (8/20) Imax kA 40
Poziom ochrony Up kV 1,3
Czas zadziałania tA ns 25
Maksymalne dobezpieczenie A gL 125
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 4-35
Klasa szczelności IP 20
Ilość biegunów 4
Ilość modułów 4
Wymienne wkładki tak
Rodzaj sygnalizacji uszkodzenia optyczna
Szerokość ogranicznika mm 72
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 10
Numer katalogowy 3221031

BY1-B+C ( nr kat. 3221000 )

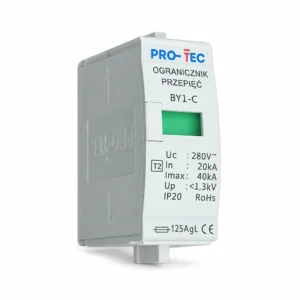

Wkładka Ogranicznik warystorowy Typu 2 – część zamienna

  • Spełnianie wymogów Typu II
  • Max. napięcie pracy Uc: 280 V AC
  • Znamionowy prąd wyładowczy (8/20) In: 20 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 40 kA
  • Poziom ochrony: < 1,3 kV
  • Kolor: szary
  • Klasa szczelności: IP20
Opis Symbol Jednostka BY1-C
Rodzaj ogranicznika wkładka warystorowa
Maksymalne znamionowe napięcie pracy AC UAC/DC V 280
Znamionowy prąd wyładowczy (8/20) In kA 20
Maksymalny prąd wyładowczy (8/20) Imax kA 40
Poziom ochrony Up kV 1,3
Czas zadziałania tA ns 25
Maksymalne dobezpieczenie A gL 125
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 4-35
Klasa szczelności IP 20
Ilość biegunów
Ilość modułów
Wymienne wkładki wkładka
Rodzaj sygnalizacji uszkodzenia optyczna
Szerokość ogranicznika mm
Wysokość podstawy mm
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 10
Numer katalogowy 3221000

BY1-C BLOK ( nr kat. 3221400 )

Ogranicznik warystorowy Typu 2 (czteropolowy) wykonanie kompaktowe dedykowane do budownictwa wielorodzinnego

  • Spełnianie wymogów Typu II
  • Max. napięcie pracy Uc: 280 V AC
  • Znamionowy prąd wyładowczy (8/20) In: 10 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 20 kA
  • Poziom ochrony: < 1,3 kV
  • Kolor: szary
  • Klasa szczelności: IP20
  • Maksymalne dobezpieczenie: 63A gL
  • Przekroje przyłączy max.: 4mm2
  • Sygnalizacja optyczna stanu ogranicznika
Opis Symbol Jednostka BY1-C BLOK
Rodzaj ogranicznika czteropolowy wykonanie kompaktowe
Maksymalne znamionowe napięcie pracy AC UAC/DC V 270
Znamionowy prąd wyładowczy (8/20) In kA 10
Maksymalny prąd wyładowczy (8/20) Imax kA 20
Poziom ochrony Up kV 1,3
Czas zadziałania tA ns 25
Maksymalne dobezpieczenie A gL 63
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 do 4
Klasa szczelności IP 20
Ilość biegunów 4
Ilość modułów 2
Wymienne wkładki nie
Rodzaj sygnalizacji uszkodzenia led
Szerokość ogranicznika mm 36
Wysokość podstawy mm 90
Wysokość wkładki mm
Wytrzymałość zwarciowa kA 10
Numer katalogowy 3221400

kotwica

Ograniczniki Przepięć typu 2 aparaty z sygnalizacją

Ograniczniki przepięć tej grupy posiadają dodatkową sygnalizację uszkodzenia:

– Zdalna sygnalizacja zestykowa ( symbol „Z” na końcu oznaczenia typu ) – ogranicznik wyposażony w ten rodzaj sygnalizacji po uszkodzeniu sygnalizuje je poprzez zmianę stanu bezpotencjałowego zestyku zwierno/rozwiernego. Styk normalnie otwarty (NO) zamyka się a normalnie zwarty (NC) otwiera. Od projektanta/wykonawcy instalacji zależy sposób realizacji alarmu uszkodzenia. Styki można obciążyć prądem max. 5A przy napięciu do 250V AC

– Sygnalizacja akustyczna ( symbol „AS” na końcu oznaczenia typu ) – po uszkodzeniu ogranicznika zamontowany element typu „Buzzer” zaczyna emitować sygnał alarmowy w postaci ciągłego dźwięku.

BY1-C /3+NPE Z

BY1-C/4 AS

BY1-C /3 Z

BY1-C /3+NPE AS

BY1-C/4 Z

BY1-C/3 AS

BY1-C/3+NPE Z ( nr kat. 3221131 )

Ogranicznik warystorowy Typu 2 (w układzie 3+1 z iskiernikiem N-PE) z bezpotencjałową, zestykową sygnalizacją stanu wkładek ogranicznika.

  • Spełnianie wymogów Typu II
  • Max. napięcie pracy Uc: 280 V AC
  • Znamionowy prąd wyładowczy (8/20) In: 20 kA –
  • Maksymalny prąd wyładowczy. (8/20) Imax: 40 kA
  • Poziom ochrony: < 1,3 kV
  • Kolor: szary
  • Klasa szczelności: IP20
  • Maksymalne dobezpieczenie: 125A gL
  • Przekroje przyłączy max.: 35mm2
  • Zdalna sygnalizacja zestykowa

Ogranicznik wyposażony w ten rodzaj sygnalizacji po uszkodzeniu sygnalizuje je poprzez zmianę stanu bezpotencjałowego zestyku zwierno/rozwiernego. Styk normalnie otwarty (NO) zamyka się a normalnie zwarty (NC) otwiera. Od projektanta/wykonawcy instalacji zależy sposób realizacji alarmu uszkodzenia. Styki można obciążyć prądem max. 5A przy napięciu do 250V AC

Opis Symbol Jednostka BY1-C/3 +NPE Z
Rodzaj ogranicznika w układzie 3+1 *
Funkcje uzupełniające sygnalizacja zestykowa
Maksymalne znamionowe napięcie pracy AC Uac/DC V 280
Znamionowy prąd wyładowczy (8/20) In kA 20
Maksymalny prąd wyładowczy (8/20) Imax kA 40
Poziom ochrony Up kV 1,3
Czas zadziałania tA ns 25
Maksymalne dobezpieczenie A gL 125
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 4-35
Klasa szczelności IP 20
Ilość biegunów 4
Ilość modułów 5
Wymienne wkładki tak
Rodzaj sygnalizacji uszkodzenia optyczna +zestykowa
Szerokość ogranicznika mm 90
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 10
Numer katalogowy 3221131

* – z iskiernikiem pomiędzy N i PE

BY1-C/3 Z ( nr kat. 3221130 )

Ogranicznik warystorowy Typu 2 (trojpolowy) , z bezpotencjałową, zestykową sygnalizacją stanu wkładek ogranicznika.

  • Spełnianie wymogów Typu II
  • Max. napięcie pracy Uc: 280 V AC
  • Znamionowy prąd wyładowczy (8/20) In: 20 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 40 kA
  • Poziom ochrony: < 1,3 kV
  • Kolor: szary
  • Klasa szczelności: IP20
  • Maksymalne dobezpieczenie: 125A gL
  • Przekroje przyłączy max.: 35mm2
  • Zdalna sygnalizacja zestykowa

Ogranicznik wyposażony w ten rodzaj sygnalizacji po uszkodzeniu sygnalizuje je poprzez zmianę stanu bezpotencjałowego zestyku zwierno/rozwiernego. Styk normalnie otwarty (NO) zamyka się a normalnie zwarty (NC) otwiera. Od projektanta/wykonawcy instalacji zależy sposób realizacji alarmu uszkodzenia. Styki można obciążyć prądem max. 5A przy napięciu do 250V AC

Opis Symbol Jednostka BY1-C/3 Z
Rodzaj ogranicznika trójpolowy
Funkcje uzupełniające sygnalizacja zestykowa
Maksymalne znamionowe napięcie pracy AC Uac/DC V 280
Znamionowy prąd wyładowczy (8/20) In kA 20
Maksymalny prąd wyładowczy (8/20) Imax kA 40
Poziom ochrony Up kV 1,3
Czas zadziałania tA ns 25
Maksymalne dobezpieczenie A gL 125
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 4-35
Klasa szczelności IP 20
Ilość biegunów 3
Ilość modułów 4
Wymienne wkładki tak
Rodzaj sygnalizacji uszkodzenia optyczna +zestykowa
Szerokość ogranicznika mm 72
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 10
Numer katalogowy 3221130

BY1-C/4 Z ( nr kat. 3221140 )

Ogranicznik warystorowy Typu 2 (czteropolowy), z bezpotencjałową, zestykową sygnalizacją stanu wkładek ogranicznika.

  • Spełnianie wymogów Typu II
  • Max. napięcie pracy Uc: 280 V AC
  • Znamionowy prąd wyładowczy (8/20) In: 20 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 40 kA
  • Poziom ochrony: < 1,3 kV
  • Kolor: szary
  • Klasa szczelności: IP20
  • Maksymalne dobezpieczenie: 125A gL
  • Przekroje przyłączy max.: 35mm2
  • Zdalna sygnalizacja zestykowa

Ogranicznik wyposażony w ten rodzaj sygnalizacji po uszkodzeniu sygnalizuje je poprzez zmianę stanu bezpotencjałowego zestyku zwierno/rozwiernego. Styk normalnie otwarty (NO) zamyka się a normalnie zwarty (NC) otwiera. Od projektanta/wykonawcy instalacji zależy sposób realizacji alarmu uszkodzenia. Styki można obciążyć prądem max. 5A przy napięciu do 250V AC

Opis Symbol Jednostka BY1-C/4 Z
Rodzaj ogranicznika czteropolowy typu 2
Funkcje uzupełniające sygnalizacja zestykowa
Maksymalne znamionowe napięcie pracy AC Uac/DC V 280
Znamionowy prąd wyładowczy (8/20) In kA 20
Maksymalny prąd wyładowczy (8/20) Imax kA 40
Poziom ochrony Up kV 1,3
Czas zadziałania tA ns 25
Maksymalne dobezpieczenie A gL 125
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 4-35
Klasa szczelności IP 20
Ilość biegunów 4
Ilość modułów 5
Wymienne wkładki tak
Rodzaj sygnalizacji uszkodzenia optyczna +zestykowa
Szerokość ogranicznika mm 90
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 10
Numer katalogowy 3221140

BY1-C/3 AS ( nr kat. 3221230 )

Ogranicznik warystorowy Typu 2 (trójpolowy) , z akustyczną sygnalizacją stanu wkładek ogranicznika.

  • Spełnianie wymogów Typu II
  • Max. napięcie pracy Uc: 280 V AC
  • Znamionowy prąd wyładowczy (8/20) In: 20 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 40 kA
  • Poziom ochrony: < 1,3 kV
  • Kolor: szary
  • Klasa szczelności: IP20
  • Maksymalne dobezpieczenie: 125A gL
  • Przekroje przyłączy max.: 35mm2
  • Sygnalizacja akustyczna

Po uszkodzeniu ogranicznika zamontowany element typu „Buzzer” zaczyna emitować sygnał alarmowy w postaci ciągłego dźwięku

Opis Symbol Jednostka BY1-C/3 AS
Rodzaj ogranicznika trójpolowy
Funkcje uzupełniające sygnalizacja zestykowa
Maksymalne znamionowe napięcie pracy AC Uac/DC V 280
Znamionowy prąd wyładowczy (8/20) In kA 20
Maksymalny prąd wyładowczy (8/20) Imax kA 40
Poziom ochrony Up kV 1,3
Czas zadziałania tA ns 25
Maksymalne dobezpieczenie A gL 125
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 4-35
Klasa szczelności IP 20
Ilość biegunów 4
Ilość modułów 5
Wymienne wkładki tak
Rodzaj sygnalizacji uszkodzenia optyczna +zestykowa
Szerokość ogranicznika mm 72
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 10
Numer katalogowy 3221230

BY1-C/4 AS ( nr kat. 3221240 )

Ogranicznik warystorowy Typu 2 (czteropolowy), z akustyczną sygnalizacją stanu wkładek ogranicznika.

  • Spełnianie wymogów Typu II
  • Max. napięcie pracy Uc: 280 V AC
  • Znamionowy prąd wyładowczy (8/20) In: 20 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 40 kA
  • Poziom ochrony: < 1,3 kV
  • Kolor: szary
  • Klasa szczelności: IP20
  • Maksymalne dobezpieczenie: 125A gL
  • Przekroje przyłączy max.: 35mm2
  • Sygnalizacja akustyczna

Po uszkodzeniu ogranicznika zamontowany element typu „Buzzer” zaczyna emitować sygnał alarmowy w postaci ciągłego dźwięku

Opis Symbol Jednostka BY1-C/4 AS
Rodzaj ogranicznika czteropolowy
Funkcje uzupełniające sygnalizacja zestykowa
Maksymalne znamionowe napięcie pracy AC Uac/DC V 280
Znamionowy prąd wyładowczy (8/20) In kA 20
Maksymalny prąd wyładowczy (8/20) Imax kA 40
Poziom ochrony Up kV 1,3
Czas zadziałania tA ns 25
Maksymalne dobezpieczenie A gL 125
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 4-35
Klasa szczelności IP 20
Ilość biegunów 4
Ilość modułów 5
Wymienne wkładki tak
Rodzaj sygnalizacji uszkodzenia optyczna +zestykowa
Szerokość ogranicznika mm 90
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 10
Numer katalogowy 3221240

BY1-C/3+NPE AS ( nr kat. 3221231 )

Ogranicznik warystorowy Typu 2 (w układzie 3+1 z iskiernikiem N-PE) z akustyczną sygnalizacją stanu wkładek ogranicznika.

  • Spełnianie wymogów Typu II
  • Max. napięcie pracy Uc: 280 V AC
  • Znamionowy prąd wyładowczy (8/20) In: 20 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 40 kA
  • Poziom ochrony: < 1,3 kV
  • Kolor: szary
  • Klasa szczelności: IP20
  • Maksymalne dobezpieczenie: 125A gL
  • Przekroje przyłączy max.: 35mm2
  • Sygnalizacja akustyczna

Po uszkodzeniu ogranicznika zamontowany element typu „Buzzer” zaczyna emitować sygnał alarmowy w postaci ciągłego dźwięku

Opis Symbol Jednostka BY1-C/3 +NPE AS
Rodzaj ogranicznika w układzie 3+1 *
Funkcje uzupełniające sygnalizacja zestykowa
Maksymalne znamionowe napięcie pracy AC Uac/DC V 280
Znamionowy prąd wyładowczy (8/20) In kA 20
Maksymalny prąd wyładowczy (8/20) Imax kA 40
Poziom ochrony Up kV 1,3
Czas zadziałania tA ns 25
Maksymalne dobezpieczenie A gL 125
Temperaturowy zakres pracy δ 160
Przekrój przyłączy d mm2 4-35
Klasa szczelności IP 20
Ilość biegunów 4
Ilość modułów 5
Wymienne wkładki tak
Rodzaj sygnalizacji uszkodzenia optyczna +zestykowa
Szerokość ogranicznika mm 90
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 10
Numer katalogowy 3221231

* – z iskiernikiem pomiędzy N i PE

kotwica

Ograniczniki Przepięć typu 3 aparaty podstawowe

Ograniczniki typu 3 są przeznaczone do indywidualnej precyzyjnej ochrony szczególnie wrażliwych i ważnych urządzeń przed przepięciami zredukowanymi przez wcześniejsze stopnie ochrony do wartości wymaganej dla kategorii II przepięć. Ograniczniki przepięć Pro-Tec typu 3 badane są udarami o kształcie (8/20) μs o energii odpowiadającej niskoenergetycznym udarom jakie mogą wystąpić po zredukowaniu przepięcia przez wcześniejsze stopnie ochrony. Ograniczniki przepięć typu 3 w celu zapewnienia efektywnego ich działania, powinno się montować jak najbliżej obiektu chronionego.

BY1-D/1

BY3-KAN

BY3-230 AC/CD

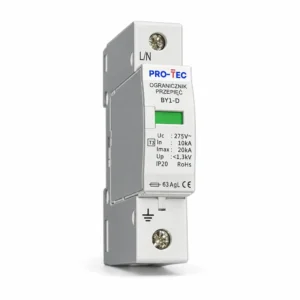

BY1-D/1 ( nr kat. 3231017 )

Ogranicznik warystorowy Typu III jednopolowy. Standardowy ogranicznik ochrony precyzyjnej do montażu w rozdzielni

  • Spełnianie wymogów klasy III
  • Max. napięcie pracy Uc: 275 V AC
  • Znamionowy prąd wyładowczy (8/20) In: 10 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 20 kA
  • Poziom ochrony: < 1,3 kV
  • Kolor: podstawa – szary
  • Klasa szczelności: IP20
  • Maksymalne dobezpieczenie: 63A gL
  • Przekroje przyłączy max.: 35mm2
Opis Symbol Jednostka BY1-D/1
Rodzaj ogranicznika typu 3 prądu zmiennego z wy- mienną wkładką
Montaż na szynie Th35
Maksymalne znamionowe napięcie pracy AC Uac/DC V 275
Maksymalne znamionowe napięcie pracy DC Udc V
Znamionowy prąd wyładowczy (8/20) In kA 10
Maksymalny prąd wyładowczy (8/20) Imax kA 20
Poziom ochrony Up kV 1,3
Poziom ochrony żyła/żyła Up kV
Poziom ochrony żyła/ziemia Up kV
Czas zadziałania tA ns 25
Maksymalne dobezpieczenie A gL 63
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 4-35
Klasa szczelności IP 20
Ilość modułów 1
Wymienne wkładki tak
Rodzaj sygnalizacji uszkodzenia optyczna
Szerokość ogranicznika mm 18
Numer katalogowy 3231017

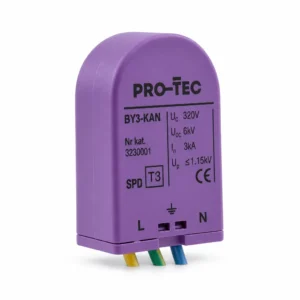

BY3-KAN ( nr kat. 3230001 )

Warystorowy ogranicznik przepięć typu III do puszki instalacyjnej podtynkowej lub kanału instalacyjnego, z akustyczną sygnalizacją stanu ogranicznika

  • Spełnianie wymogów Typu III
  • Max. napięcie pracy Uc: 255 V AC
  • Znamionowy prąd wyładowczy (8/20) In: 3 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 6 kA
  • Poziom ochrony: < 1,3 kV
  • Kolor: fioletowy
  • Klasa szczelności: IP20
  • Sygnalizacja akustyczna

Po uszkodzeniu ogranicznika zamontowany element typu „Buzzer” zaczyna emitować sygnał alarmowy w postaci ciągłego dźwięku

Opis Symbol Jednostka BY3-KAN
Rodzaj ogranicznika typu 3 prądu zmiennego
Montaż w puszce lub kanale PCV
Maksymalne znamionowe napięcie pracy AC Uac/DC V 265
Maksymalne znamionowe napięcie pracy DC Udc V
Znamionowy prąd wyładowczy (8/20) In kA 3
Maksymalny prąd wyładowczy (8/20) Imax kA 6
Poziom ochrony Up kV
Poziom ochrony żyła/żyła Up kV 1,3
Poziom ochrony żyła/ziemia Up kV 1,5
Czas zadziałania tA ns 25
Maksymalne dobezpieczenie A gL
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 2,5
Klasa szczelności IP 20
Ilość modułów
Wymienne wkładki nie
Rodzaj sygnalizacji uszkodzenia dźwiękowa
Szerokość ogranicznika mm
Numer katalogowy 3230001

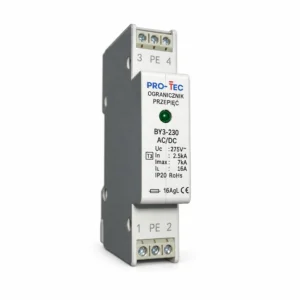

BY3-230 AC/DC ( nr kat. 3231005 )

Ogranicznik przepięć typu III, Dokładna ochrona przeciwprzepięciowa systemów jednożyłowych asymetrycznych z masą jako potencjał odniesienia 230V do montażu w rozdzielnicach.

  • Dedykowana do sieci napięcia stałego i przemiennego 230 V DC/AC
  • Max. napięcie pracy Uc: 275 V AC oraz 350V DC
  • Znamionowy prąd wyładowczy (8/20) In: 2,5 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 7 kA
  • Poziom ochrony: < 1,0 kV
  • Kolor: szary
  • Klasa szczelności: IP20
  • Optyczna sygnalizacja uszkodzenia
  • do montażu na szynie TH35
Opis Symbol Jednostka BY3-230 AC/CD
Rodzaj ogranicznika typu 3 prądu stałego lub zmiennego
Montaż na szynie Th35
Maksymalne znamionowe napięcie pracy AC Uac/DC V 275
Maksymalne znamionowe napięcie pracy DC Udc V 350
Znamionowy prąd wyładowczy (8/20) In kA 2,5
Maksymalny prąd wyładowczy (8/20) Imax kA 7
Poziom ochrony Up kV
Poziom ochrony żyła/żyła Up kV 1,0
Poziom ochrony żyła/ziemia Up kV 1,5
Czas zadziałania tA ns 25
Maksymalne dobezpieczenie A gL
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 2,5
Klasa szczelności IP 20
Ilość modułów 1
Wymienne wkładki nie
Rodzaj sygnalizacji uszkodzenia led
Szerokość ogranicznika mm 18
Numer katalogowy 3231005

kotwica

Ograniczniki Przepięć typu 3 aparaty uzupełniające

Ograniczniki przepięć tej grupy posiadają dodatkową sygnalizację uszkodzenia:

– Zdalna sygnalizacja zestykowa ( symbol „Z” na końcu oznaczenia typu ) – ogranicznik wyposażony w ten rodzaj sygnalizacji po uszkodzeniu sygnalizuje je poprzez zmianę stanu bezpotencjałowego zestyku zwierno/rozwiernego. Styk normalnie otwarty (NO) zamyka się a normalnie zwarty (NC) otwiera. Od projektanta/wykonawcy instalacji zależy sposób realizacji alarmu uszkodzenia. Styki można obciążyć prądem max. 5A przy napięciu do 250V AC

– Sygnalizacja optyczna LED – ogranicznik wyposażony w ten rodzaj sygnalizacji sygnalizuje swoja sprawność poprzez ciągły sygnał świetlny koloru zielonego wbudowanej diody LED, brak sygnału świetlnego lub sygnał koloru czerwonego oznacza uszkodzenie i konieczność wymiany ogranicznika/wkładki.

BY3-230 AC/DC Z

BY3-24 AC/ DC Z

BY3 2-230 AC/DC

BY3-2-24 AC/DC

BY3 2-230 AC/DC Z

BY3-2-24 AC/DC Z

BY3-24 AC/DC

BY3-230 AC/DC Z ( nr kat. 3231106 )

Ogranicznik przepięć typu III, Dokładna ochrona przeciwprzepięciowa systemów jednożyłowych asymetrycznych z masą jako potencjał odniesienia 230V do montażu w rozdzielnicach, z zestykową sygnalizacją stanu wkładek ogranicznika.

  • Dedykowana do sieci napięcia stałego
    i przemiennego 230 V DC/AC
  • Max. napięcie pracy Uc: 275 V AC oraz 350V DC
  • Znamionowy prąd wyładowczy (8/20) In: 2,5 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 7 kA
  • Poziom ochrony: < 1,0 kV
  • Kolor: szary
  • Klasa szczelności: IP20
  • do montażu na szynie TH35
  • Zdalna sygnalizacja zestykowa

Ogranicznik wyposażony w ten rodzaj sygnalizacji po uszkodzeniu sygnalizuje poprzez zmianę stanu bezpotencjałowego zestyku zwierno/rozwiernego. Styk normalnie otwarty (NO) zamyka się a normalnie zwarty (NC) otwiera. Od projektanta/wykonawcy instalacji zależy sposób realizacji alarmu uszkodzenia

Opis Symbol Jednostka BY3-230 AC/DC Z
Funkcje uzupełniające sygnalizacja zestykowa
Dedykowany dla: Systemy dwużyłowe, asymetryczne
Montaż na szynie Th35
Maksymalne znamionowe napięcie pracy AC Uac V 275
Maksymalne znamionowe napięcie pracy DC Udc V 350
Znamionowy prąd wyładowczy (8/20) In kA 2,5
Maksymalny prąd wyładowczy (8/20) Imax kA 7
Poziom ochrony żyła/żyła Up kV 1,0
Poziom ochrony żyła/ziemia Up kV 1,5
Czas zadziałania tA ns 25
Obciążalność prądowa A 16
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 2,5
Klasa szczelności IP 20
Ilość modułów 1
Wymienne wkładki nie
Rodzaj sygnalizacji uszkodzenia zestykowa +led
Numer katalogowy 3231106

BY3-2-230 AC/DC ( nr kat. 3231007 )

Ogranicznik przepięć tyou III – Dokładna ochrona przeciwprzepięciowa systemów dwużyłowych 24V do montażu w rozdzielnicach.

  • Dedykowana do sieci napięcia stałego
    i przemiennego 230 V DC/AC
  • Max. napięcie pracy Uc: 275 V AC oraz 350V DC
  • Znamionowy prąd wyładowczy (8/20) In: 2,5 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 7 kA
  • Poziom ochrony: < 1,0 kV
  • Kolor: szary
  • Klasa szczelności: IP20
  • do montażu na szynie TH35
Opis Symbol Jednostka BY3 2-230 AC/DC
Funkcje uzupełniające sygnalizacja zestykowa
Dedykowany dla: Systemy jednożyłowe z masą jako potencjał odniesienia
Montaż na szynie Th35
Maksymalne znamionowe napięcie pracy AC Uac V 275
Maksymalne znamionowe napięcie pracy DC Udc V 350
Znamionowy prąd wyładowczy (8/20) In kA 2,5
Maksymalny prąd wyładowczy (8/20) Imax kA 7
Poziom ochrony żyła/żyła Up kV 1,0
Poziom ochrony żyła/ziemia Up kV 1,5
Czas zadziałania tA ns 25
Obciążalność prądowa A 16
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 2,5
Klasa szczelności IP 20
Ilość modułów 1
Wymienne wkładki nie
Rodzaj sygnalizacji uszkodzenia brak
Numer katalogowy 3231007

BY3-2-230 AC/DC Z ( nr kat. 3231108 )

Ogranicznik przepięć typu III – Dokładna ochrona przeciwprzepięciowa systemów dwużyłowych 24V do montażu w rozdzielnicach, z zestykową sygnalizacją stanu wkładek ogranicznika.

  • Dedykowana do sieci napięcia stałego
    i przemiennego 230 V DC/AC
  • Max. napięcie pracy Uc: 275 V AC oraz 350V DC
  • Znamionowy prąd wyładowczy (8/20) In: 2,5 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 7 kA
  • Poziom ochrony: < 1,0 kV
  • Kolor: szary
  • Klasa szczelności: IP20
  • do montażu na szynie TH35
  • Zdalna sygnalizacja zestykowa

Ogranicznik wyposażony w ten rodzaj sygnalizacji po uszkodzeniu sygnalizuje poprzez zmianę stanu bezpotencjałowego zestyku zwierno/rozwiernego. Styk normalnie otwarty (NO) zamyka się a normalnie zwarty (NC) otwiera. Od projektanta/wykonawcy instalacji zależy sposób realizacji alarmu uszkodzenia

Opis Symbol Jednostka BY3 2-230 AC/DC Z
Funkcje uzupełniające sygnalizacja zestykowa
Dedykowany dla: Systemy dwużyłowe, asymetryczne
Montaż na szynie Th35
Maksymalne znamionowe napięcie pracy AC Uac V 275
Maksymalne znamionowe napięcie pracy DC Udc V 350
Znamionowy prąd wyładowczy (8/20) In kA 2,5
Maksymalny prąd wyładowczy (8/20) Imax kA 7
Poziom ochrony żyła/żyła Up kV 1,0
Poziom ochrony żyła/ziemia Up kV 1,5
Czas zadziałania tA ns 25
Obciążalność prądowa A 16
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 2,5
Klasa szczelności IP 20
Ilość modułów 1
Wymienne wkładki nie
Rodzaj sygnalizacji uszkodzenia zestykowa
Szerokość ogranicznika mm 18
Numer katalogowy 3231108

BY3-24 AC/DC ( nr kat. 3231001 )

Ogranicznik przepięć typu III, Dokładna ochrona przeciwprzepięciowa systemów jednożyłowych asymetrycznych z masą jako potencjał odniesienia 24V do montażu w rozdzielnicach.

  • Dedykowana do sieci napięcia stałego
    i przemiennego 24 V DC/AC
  • Max. napięcie pracy Uc: 34 V AC oraz 45V DC
  • Znamionowy prąd wyładowczy (8/20) In: 0,7 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 2 kA
  • Poziom ochrony: < 0,16 kV
  • Kolor: szary
  • Klasa szczelności: IP20
  • Optyczna sygnalizacja uszkodzenia
  • Ddo montażu na szynie TH35
Opis Symbol Jednostka BY3-24 AC/DC
Funkcje uzupełniające
Dedykowany dla: Systemy jednożyłowe z masą jako potencjał odniesienia
Montaż na szynie Th35
Maksymalne znamionowe napięcie pracy AC Uac V 34
Maksymalne znamionowe napięcie pracy DC Udc V 45
Znamionowy prąd wyładowczy (8/20) In kA 0,7
Maksymalny prąd wyładowczy (8/20) Imax kA 2
Poziom ochrony żyła/żyła Up kV 0,16
Poziom ochrony żyła/ziemia Up kV 0,22
Czas zadziałania tA ns 25
Obciążalność prądowa A 16
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 2,5
Klasa szczelności IP 20
Ilość modułów 1
Wymienne wkładki nie
Rodzaj sygnalizacji uszkodzenia led
Szerokość ogranicznika mm 18
Numer katalogowy 3231001

BY3-24 AC/DC Z ( nr kat. 3231102 )

Ogranicznik przepięć typu III, Dokładna ochrona systemów jednożyłowych asymetrycznych z masą jako potencjał odniesienia 24V, z zestykową sygnalizacją stanu wkładek ogranicznika.

  • Dedykowana do sieci napięcia stałego
    i przemiennego 24 V DC/AC
  • Max. napięcie pracy Uc: 34 V AC oraz 45V DC
  • Znamionowy prąd wyładowczy (8/20) In: 0,7 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 2 kA
  • Poziom ochrony: < 0,16 kV
  • Kolor: szary
  • Klasa szczelności: IP20
  • Stykowa sygnalizacja uszkodzenia
  • Do montażu na szynie TH35
  • Zdalna sygnalizacja zestykowa

Ogranicznik wyposażony w ten rodzaj sygnalizacji po uszkodzeniu sygnalizuje je poprzez zmianę stanu bezpotencjałowego zestyku zwierno/rozwiernego. Styk normalnie otwarty (NO) zamyka się a normalnie zwarty (NC) otwiera. Od projektanta/wykonawcy instalacji zależy sposób realizacji alarmu uszkodzenia

Opis Symbol Jednostka BY3-24 AC/DC Z
Funkcje uzupełniające sygnalizacja zestykowa
Dedykowany dla: Systemy dwużyłowe, asymetryczne
Montaż na szynie Th35
Maksymalne znamionowe napięcie pracy AC Uac V 34
Maksymalne znamionowe napięcie pracy DC Udc V 45
Znamionowy prąd wyładowczy (8/20) In kA 0,7
Maksymalny prąd wyładowczy (8/20) Imax kA 2
Poziom ochrony żyła/żyła Up kV 0,16
Poziom ochrony żyła/ziemia Up kV 0,22
Czas zadziałania tA ns 25
Obciążalność prądowa A 16
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 2,5
Klasa szczelności IP 20
Ilość modułów 1
Wymienne wkładki nie
Rodzaj sygnalizacji uszkodzenia zestykowa
Szerokość ogranicznika mm 18
Numer katalogowy 3231104

BY3-2-24 AC/DC ( nr kat. 3231003 )

Ogranicznik przepięć typu III

  • Dokładna ochrona przeciwprzepięciowa
    systemów dwużyłowych 24V
    do montażu w rozdzielnicach
  • Dedykowana do sieci napięcia stałego
    i przemiennego 24 V DC/AC
  • Max. napięcie pracy Uc: 34 V AC oraz 45V DC
  • Znamionowy prąd wyładowczy (8/20) In: 0,7 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 2 kA
  • Poziom ochrony: < 0,16 kV
  • Kolor: szary
  • Klasa szczelności: IP20
  • Do montażu na szynie TH35
Opis Symbol Jednostka BY3-2-24 AC/DC
Funkcje uzupełniające
Dedykowany dla: Systemy dwużyłowe, asymetryczne
Montaż na szynie Th35
Maksymalne znamionowe napięcie pracy AC Uc V 34
Maksymalne znamionowe napięcie pracy DC Uc V 45
Znamionowy prąd wyładowczy (8/20) In kA 0,7
Maksymalny prąd wyładowczy (8/20) Imax kA 2
Poziom ochrony żyła/żyła Up kV 0,16
Poziom ochrony żyła/ziemia Up kV 0,22
Czas zadziałania tA ns 25
Obciążalność prądowa A 16
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 2,5
Klasa szczelności IP 20
Ilość modułów 1
Wymienne wkładki nie
Rodzaj sygnalizacji uszkodzenia zestykowa
Szerokość ogranicznika mm 18
Numer katalogowy 3231104

BY3-2-24 AC/DC Z ( nr kat. 3231104 )

Ogranicznik przepięć typu III  Dokładna ochrona przeciwprzepięciowa systemów dwużyłowych 24V do montażu w rozdzielnicach, z zestykową sygnalizacją stanu wkładek ogranicznika.

  • Dedykowana do sieci napięcia stałego i przemiennego 24 V DC/AC
  • Max. napięcie pracy Uc: 34 V AC oraz 45V DC
  • Znamionowy prąd wyładowczy (8/20) In: 0,7 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 2 kA
  • Poziom ochrony: < 0,16 kV
  • Kolor: szary
  • Klasa szczelności: IP20
  • Do montażu na szynie TH35
  • Zdalna sygnalizacja zestykowa

Ogranicznik wyposażony w ten rodzaj sygnalizacji po uszkodzeniu sygnalizuje je poprzez zmianę stanu bezpotencjałowego zestyku zwierno/rozwiernego. Styk normalnie otwarty (NO) zamyka się a normalnie zwarty (NC) otwiera. Od projektanta/wykonawcy instalacji zależy sposób realizacji alarmu uszkodzenia

Opis Symbol Jednostka BY3-2-24 AC/DC Z
Funkcje uzupełniające sygnalizacja zestykowa
Dedykowany dla: Systemy dwużyłowe, asymetryczne
Montaż na szynie Th35
Maksymalne znamionowe napięcie pracy AC Uac V 34
Maksymalne znamionowe napięcie pracy DC Udc V 45
Znamionowy prąd wyładowczy (8/20) In kA 0,7
Maksymalny prąd wyładowczy (8/20) Imax kA 2
Poziom ochrony żyła/żyła Up kV 0,16
Poziom ochrony żyła/ziemia Up kV 0,22
Czas zadziałania tA ns 25
Obciążalność prądowa A 16
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 2,5
Klasa szczelności IP 20
Ilość modułów 1
Wymienne wkładki nie
Rodzaj sygnalizacji uszkodzenia zestykowa
Szerokość ogranicznika mm 18
Numer katalogowy 3231104

kotwica

Ograniczniki przepięć prądu stałego typu 2, 1000V do instalacji fotowoltaicznych

Ochrona instalacji fotowoltaicznych ma na celu zabezpieczenie przed zniszczeniem przekształtnika jak i paneli PV po stronie stałoprądowej. Głównym źródłem przepięć w instalacjach fotowoltaicznych ze względu na ich usytuowanie, są wyładowania atmosferyczne oraz przepięcia indukowane.
Ograniczniki warystorowi dedykowane do instalacji fotowoltaicznych typu:
BY1-C FW są to aparaty typu 2 o maksymalnym znamionowym napięciu pracy Uc/DC =1000V i znamionowym prądzie wyładowczym In (8/20) =20 kA

BY1-C/3 FW 10

BY1-C FW

BY1-C/3 FW 10 Z

BY1-C/2 FW 10

BY1-C/2 FW 10 Z

BY1-C/3 FW10 ( nr kat. 3224030 )

Trójpolowy ogranicznik warystorowy Typu 2 do instalacji fotowoltaicznych

  • Spełnianie wymogów klasy II
  • Max. napięcie pracy Uc: 1000 DC
  • Znamionowy prąd wyładowczy (8/20) In: 20 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 40 kA
  • Poziom ochrony: < 3,6 kV
  • Kolor: podstawa – szary
  • Klasa szczelności: IP20
  • Przekroje przyłączy max.: 35mm2
Opis Symbol Jednostka BY1-C/3 FW 10
Rodzaj ogranicznika trójpolowy w układzie 2+1
Maksymalne znamionowe napięcie pracy DC Uc/DC V 1000
Znamionowy prąd wyładowczy (8/20) In kA 20
Maksymalny prąd wyładowczy (8/20) Imax kA 40
Poziom ochrony Up kV 3,6
Czas zadziałania tA ns 25
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 35
Klasa szczelności IP 20
Ilość biegunów 3
Ilość modułów 3
Wymienne wkładki tak
Rodzaj sygnalizacji uszkodzenia optyczna
Szerokość ogranicznika mm 54
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 1
Numer katalogowy 3224030

BY1-C/3 FW10 Z ( nr kat. 3224130 )

Trójpolowy ogranicznik warystorowy Typu 2 do instalacji fotowoltaicznych z zestykową sygnalizacją stanu wkładek ogranicznika.

  • Spełnianie wymogów klasy II
  • Max. napięcie pracy Uc: 1000 DC
  • Znamionowy prąd wyładowczy (8/20) In: 20 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 40 kA
  • Poziom ochrony: < 3,6 kV
  • Kolor: podstawa – szary
  • Klasa szczelności: IP20
  • Przekroje przyłączy max.: 35mm2
Opis Symbol Jednostka BY1-C/3 FW 10 Z
Rodzaj ogranicznika trójpolowy w układzie 2+1, z sygnalizacją zestykową
Maksymalne znamionowe napięcie pracy DC Uc/DC V 1000
Znamionowy prąd wyładowczy (8/20) In kA 20
Maksymalny prąd wyładowczy (8/20) Imax kA 40
Poziom ochrony Up kV 3,6
Czas zadziałania tA ns 25
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 35
Klasa szczelności IP 20
Ilość biegunów 3
Ilość modułów 4
Wymienne wkładki tak
Rodzaj sygnalizacji uszkodzenia optyczna+ zestykowa
Szerokość ogranicznika mm 72
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 1
Numer katalogowy 3224130

BY1-C/2 FW10 ( nr kat. 3224020 )

Dwupolowy ogranicznik warystorowy Typu 2 do instalacji fotowoltaicznych

  • Spełnianie wymogów klasy II
  • Max. napięcie pracy Uc: 1000 DC
  • Znamionowy prąd wyładowczy (8/20) In: 20 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 40 kA
  • Poziom ochrony: < 3,6 kV
  • Kolor: podstawa – szary
  • Klasa szczelności: IP20
  • Przekroje przyłączy max.: 35mm2
Opis Symbol Jednostka BY1-C/2 FW 10
Rodzaj ogranicznika dwupolowy
Maksymalne znamionowe napięcie pracy DC Uc/DC V 1000
Znamionowy prąd wyładowczy (8/20) In kA 20
Maksymalny prąd wyładowczy (8/20) Imax kA 40
Poziom ochrony Up kV 3,6
Czas zadziałania tA ns 25
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 35
Klasa szczelności IP 20
Ilość biegunów 2
Ilość modułów 2
Wymienne wkładki tak
Rodzaj sygnalizacji uszkodzenia optyczna
Szerokość ogranicznika mm 36
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 1
Numer katalogowy 3224020

BY1-C/2 FW10 Z ( nr kat. 3224120 )

Dwupolowy ogranicznik warystorowy Typu 2 do instalacji fotowoltaicznych z zestykową sygnalizacją stanu wkładek ogranicznika.

  • Spełnianie wymogów klasy II
  • Max. napięcie pracy Uc: 1000 DC
  • Znamionowy prąd wyładowczy (8/20) In: 20 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 40 kA
  • Poziom ochrony: < 3,6 kV
  • Kolor: podstawa – szary
  • Klasa szczelności: IP20
  • Przekroje przyłączy max.: 35mm2
Opis Symbol Jednostka BY1-C/2 FW 10 Z
Rodzaj ogranicznika dwupolowy z sygnalizacją zestykową
Maksymalne znamionowe napięcie pracy DC Uc/DC V 1000
Znamionowy prąd wyładowczy (8/20) In kA 20
Maksymalny prąd wyładowczy (8/20) Imax kA 40
Poziom ochrony Up kV 3,6
Czas zadziałania tA ns 25
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 35
Klasa szczelności IP 20
Ilość biegunów 2
Ilość modułów 3
Wymienne wkładki tak
Rodzaj sygnalizacji uszkodzenia optyczna+ zestykowa
Szerokość ogranicznika mm 54
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 1
Numer katalogowy 3224120

BY1-C FW ( nr kat. 3224000 )

Wkładka ogranicznika warystorowego do instalacji fotowoltaicznych Typu 2 – część zamienna

  • Spełnianie wymogów klasy I+II
  • Max. napięcie pracy Uc: 1000 DC
  • Znamionowy prąd wyładowczy (8/20) In: 20 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 40 kA
  • Poziom ochrony: < 3,6 kV
  • Kolor: podstawa – szary
  • Klasa szczelności: IP20
Opis Symbol Jednostka BY1-C FW
Rodzaj ogranicznika Wkładka warystorowa
Maksymalne znamionowe napięcie pracy DC Uc/DC V 1000
Znamionowy prąd wyładowczy (8/20) In kA 20
Maksymalny prąd wyładowczy (8/20) Imax kA 40
Poziom ochrony Up kV 3,6
Czas zadziałania tA ns 25
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 35
Klasa szczelności IP 20
Ilość biegunów
Ilość modułów
Wymienne wkładki wkładka
Rodzaj sygnalizacji uszkodzenia optyczna
Szerokość ogranicznika mm 18
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 1
Numer katalogowy 3224000

kotwica

Ograniczniki przepięć prądu stałego typu 1+2, 600 i 900V do instalacji fotowoltaicznych

Ochrona instalacji fotowoltaicznych ma na celu zabezpieczenie przed zniszczeniem przekształtnika jak i paneli PV po stronie stałoprądowej. Głównym źródłem przepięć w instalacjach fotowoltaicznych ze względu na ich usytuowanie, są wyładowania atmosferyczne oraz przepięcia indukowane.
Ograniczniki warystorowi dedykowane do instalacji fotowoltaicznych typu:
BY1-B+C FW są to aparaty typu 1+2 o maksymalnym znamionowym napięciu pracy Uc/DC =900V, Prąd udarowy (10/350) Iimp=7kA i znamionowym prądzie wyładowczym In (8/20) =30 kA

BY1-B+C/2 FW 6

BY1-B+C/2 FW 9

BY1-B+C/2 FW 6 Z

BY1-B+C/2 FW 9 Z

BY1-B+C/3 FW 9

BY1-B+C FW

BY1-B+C/3 FW 9 Z

BY1-B+C/2 FW 6 ( nr kat. 3204020 )

Dwupolowy ogranicznik warystorowy Typu 1+2 do instalacji fotowoltaicznych

  • Spełnianie wymogów klasy I+II
  • Max. napięcie pracy Uc: 600 DC
  • Prąd udarowy (10/350) Iimp: 5 kA
  • Znamionowy prąd wyładowczy (8/20) In: 20 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 40 kA
  • Poziom ochrony: < 3,6 kV
  • Kolor: podstawa – szary
  • Klasa szczelności: IP20
  • Przekroje przyłączy max.: 35mm2
Opis Symbol Jednostka BY1-B+C/2 FW 6
Rodzaj ogranicznika dwupolowy
Funkcie uzupełniające
Maksymalne znamionowe napięcie pracy DC Uc/DC V 600
Prąd udarowy (10/350) Iimp kA 5
Znamionowy prąd wyładowczy (8/20) In kA 20
Maksymalny prąd wyładowczy (8/20) Imax kA 40
Poziom ochrony Up kV 3,6
Czas zadziałania tA ns 25
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 35
Klasa szczelności IP 20
Ilość biegunów 2
Ilość modułów 2
Wymienne wkładki tak
Rodzaj sygnalizacji uszkodzenia optyczna
Szerokość ogranicznika mm 36
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 1
Numer katalogowy 3204020

BY1-B+C/2 FW 6 Z ( nr kat. 3204120 )

Dwupolowy ogranicznik warystorowy Typu 1+2 do instalacji fotowoltaicznych zestykową sygnalizacją stanu wkładek ogranicznika.

  • Spełnianie wymogów klasy I+II
  • Max. napięcie pracy Uc: 600 DC
  • Prąd udarowy (10/350) Iimp: 5 kA
  • Znamionowy prąd wyładowczy (8/20) In: 20 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 40 kA
  • Poziom ochrony: < 3,6 kV
  • Kolor: podstawa – szary
  • Klasa szczelności: IP20
  • Przekroje przyłączy max.: 35mm2
  • Zdalna sygnalizacja zestykowa

Ogranicznik wyposażony w ten rodzaj sygnalizacji po uszkodzeniu sygnalizuje je poprzez zmianę stanu bezpotencjałowego zestyku zwierno/rozwiernego. Styk normalnie otwarty (NO) zamyka się a normalnie zwarty (NC) otwiera. Od projektanta/wykonawcy instalacji zależy sposób realizacji alarmu uszkodzenia. Styki można obciążyć prądem max. 5A przy napięciu do 250V AC

Opis Symbol Jednostka BY1-B+C/2 FW 6 Z
Rodzaj ogranicznika dwupolowy
Funkcie uzupełniające Sygnalizacja stykowa
Maksymalne znamionowe napięcie pracy DC Uc/DC V 600
Prąd udarowy (10/350) Iimp kA 5
Znamionowy prąd wyładowczy (8/20) In kA 20
Maksymalny prąd wyładowczy (8/20) Imax kA 40
Poziom ochrony Up kV 3,6
Czas zadziałania tA ns 25
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 35
Klasa szczelności IP 20
Ilość biegunów 2
Ilość modułów 3
Wymienne wkładki tak
Rodzaj sygnalizacji uszkodzenia optyczna+ zestykowa
Szerokość ogranicznika mm 54
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 1
Numer katalogowy 3204120

BY1-B+C/3 FW9 ( nr kat. 3214030 )

Trójpolowy ogranicznik warystorowy Typu 1+2 do instalacji fotowoltaicznych

  • Spełnianie wymogów klasy I+II
  • Max. napięcie pracy Uc: 900 DC
  • Prąd udarowy (10/350) Iimp: 5 kA
  • Znamionowy prąd wyładowczy (8/20) In: 20 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 40 kA
  • Poziom ochrony: < 3,6 kV
  • Kolor: podstawa – szary
  • Klasa szczelności: IP20
  • Przekroje przyłączy max.: 35mm2
Opis Symbol Jednostka BY1-B+C/3 FW 9
Rodzaj ogranicznika trójpolowy w układzie 2+1
Funkcie uzupełniające
Maksymalne znamionowe napięcie pracy DC Uc/DC V 900
Prąd udarowy (10/350) Iimp kA 5
Znamionowy prąd wyładowczy (8/20) In kA 20
Maksymalny prąd wyładowczy (8/20) Imax kA 40
Poziom ochrony Up kV 3,6
Czas zadziałania tA ns 25
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 35
Klasa szczelności IP 20
Ilość biegunów 3
Ilość modułów 3
Wymienne wkładki tak
Rodzaj sygnalizacji uszkodzenia optyczna
Szerokość ogranicznika mm 54
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 1
Numer katalogowy 3214030

BY1-B+C/2 FW9 Z ( nr kat. 3212130 )

Trójpolowy ogranicznik warystorowy Typu 1+2 do instalacji fotowoltaicznych z zestykową sygnalizacją stanu wkładek ogranicznika.

  • Spełnianie wymogów klasy I+II
  • Max. napięcie pracy Uc: 900 DC
  • Prąd udarowy (10/350) Iimp: 5 kA
  • Znamionowy prąd wyładowczy (8/20) In: 20 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 40 kA
  • Poziom ochrony: < 3,6 kV
  • Kolor: podstawa – szary
  • Klasa szczelności: IP20
  • Przekroje przyłączy max.: 35mm2
  • Zdalna sygnalizacja zestykowa

Ogranicznik wyposażony w ten rodzaj sygnalizacji po uszkodzeniu sygnalizuje je poprzez zmianę stanu bezpotencjałowego zestyku zwierno/rozwiernego. Styk normalnie otwarty (NO) zamyka się a normalnie zwarty (NC) otwiera. Od projektanta/wykonawcy instalacji zależy sposób realizacji alarmu uszkodzenia. Styki można obciążyć prądem max. 5A przy napięciu do 250V AC

Opis Symbol Jednostka BY1-B+C/3 FW 9 Z
Rodzaj ogranicznika trójpolowy w układzie 2+1
Funkcie uzupełniające Sygnalizacja stykowa
Maksymalne znamionowe napięcie pracy DC Uc/DC V 900
Prąd udarowy (10/350) Iimp kA 5
Znamionowy prąd wyładowczy (8/20) In kA 20
Maksymalny prąd wyładowczy (8/20) Imax kA 40
Poziom ochrony Up kV 3,6
Czas zadziałania tA ns 25
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 35
Klasa szczelności IP 20
Ilość biegunów 3
Ilość modułów 4
Wymienne wkładki tak
Rodzaj sygnalizacji uszkodzenia optyczna+ zestykowa
Szerokość ogranicznika mm 72
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 1
Numer katalogowy 3212130

BY1-B+C/2 FW9 ( nr kat. 3214020 )

Dwupolowy ogranicznik warystorowy Typu 1+2 do instalacji fotowoltaicznych

  • Spełnianie wymogów klasy I+II
  • Max. napięcie pracy Uc: 900 DC
  • Prąd udarowy (10/350) Iimp: 5 kA
  • Znamionowy prąd wyładowczy (8/20) In: 20 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 40 kA
  • Poziom ochrony: < 3,6 kV
  • Kolor: podstawa – szary
  • Klasa szczelności: IP20
  • Przekroje przyłączy max.: 35mm2
Opis Symbol Jednostka BY1-B+C/2 FW 9
Rodzaj ogranicznika dwupolowy
Funkcie uzupełniające
Maksymalne znamionowe napięcie pracy DC Uc/DC V 900
Prąd udarowy (10/350) Iimp kA 5
Znamionowy prąd wyładowczy (8/20) In kA 20
Maksymalny prąd wyładowczy (8/20) Imax kA 40
Poziom ochrony Up kV 3,6
Czas zadziałania tA ns 25
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 35
Klasa szczelności IP 20
Ilość biegunów 2
Ilość modułów 2
Wymienne wkładki tak
Rodzaj sygnalizacji uszkodzenia optyczna
Szerokość ogranicznika mm 36
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 1
Numer katalogowy 3214020

BY1-B+C/2 FW9 Z ( nr kat. 3214120 )

Dwupolowy ogranicznik warystorowy Typu 1+2 do instalacji fotowoltaicznych

  • Spełnianie wymogów klasy I+II
  • Max. napięcie pracy Uc: 600 DC
  • Prąd udarowy (10/350) Iimp: 5 kA
  • Znamionowy prąd wyładowczy (8/20) In: 20 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 40 kA
  • Poziom ochrony: < 3,6 kV
  • Kolor: podstawa – szary
  • Klasa szczelności: IP20
  • Przekroje przyłączy max.: 35mm2
  • Zdalna sygnalizacja zestykowa

Ogranicznik wyposażony w ten rodzaj sygnalizacji po uszkodzeniu sygnalizuje je poprzez zmianę stanu bezpotencjałowego zestyku zwierno/rozwiernego. Styk normalnie otwarty (NO) zamyka się a normalnie zwarty (NC) otwiera. Od projektanta/wykonawcy instalacji zależy sposób realizacji alarmu uszkodzenia. Styki można obciążyć prądem max. 5A przy napięciu do 250V AC

Opis Symbol Jednostka BY1-B+C/2 FW 9 Z
Rodzaj ogranicznika dwupolowy
Funkcie uzupełniające Sygnalizacja stykowa
Maksymalne znamionowe napięcie pracy DC Uc/DC V 900
Prąd udarowy (10/350) Iimp kA 5
Znamionowy prąd wyładowczy (8/20) In kA 20
Maksymalny prąd wyładowczy (8/20) Imax kA 40
Poziom ochrony Up kV 3,6
Czas zadziałania tA ns 25
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 35
Klasa szczelności IP 20
Ilość biegunów 2
Ilość modułów 3
Wymienne wkładki tak
Rodzaj sygnalizacji uszkodzenia optyczna+ zestykowa
Szerokość ogranicznika mm 54
Wysokość podstawy mm 90
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 1
Numer katalogowy 3214120

BY1-B+C FW ( nr kat. 3214000 )

Wkładka ogranicznika warystorowego do instalacji fotowoltaicznych Typu 1+2 – część zamienna

  • Spełnianie wymogów klasy I+II
  • Max. napięcie pracy Uc: 900 DC
  • Prąd udarowy (10/350) Iimp: 5 kA
  • Znamionowy prąd wyładowczy (8/20) In: 20 kA
  • Maksymalny prąd wyładowczy. (8/20) Imax: 40 kA
  • Poziom ochrony: < 3,6 kV
  • Kolor: podstawa – szary
  • Klasa szczelności: IP20
Opis Symbol Jednostka BY1-B+C FW
Rodzaj ogranicznika Wkładka warystorowa
Funkcie uzupełniające
Maksymalne znamionowe napięcie pracy DC Uc/DC V 900
Prąd udarowy (10/350) Iimp kA 5
Znamionowy prąd wyładowczy (8/20) In kA 20
Maksymalny prąd wyładowczy (8/20) Imax kA 40
Poziom ochrony Up kV 3,6
Czas zadziałania tA ns 25
Temperaturowy zakres pracy δ -40~80
Przekrój przyłączy d mm2 35
Klasa szczelności IP 20
Ilość biegunów
Ilość modułów
Wymienne wkładki wkładka
Rodzaj sygnalizacji uszkodzenia optyczna
Szerokość ogranicznika mm 18
Wysokość podstawy mm
Wysokość wkładki mm 45
Wytrzymałość zwarciowa kA 1
Numer katalogowy 3214000

kotwica

Ograniczniki przepięć obwodów pomiarowych i sterowania

Do zabezpieczenia przed przepięciami obwodów pomiarowych i sterowania służą ograniczniki typów: BY3-RD, BY3-LD, BY3-RD 2i BY3-LD 2. W obwodach pomiarowych w celu zapewnienia precyzyjnego pomiaru, należy zwrócić uwagę czy typ obwodu pozwala na zwiększenie rezystancji, czy też indukcyjności obwodu. W układach pomiarowych z zastosowaniem pętli prądowej 4…20 mA , w celu uniknięcia zwiększenia rezystancji w obwodach pomiarowych, należy zastosować ogranicznik typu BY3-LD. W asymetrycznych obwodach dwużyłowych, bez wspólnego potencjału odniesienia należy stosować ograniczniki typu BY3-RD, BY3-LD. W jednożyłowych układach symetrycznych należy zastosować ograniczniki typu BY3 – RD 2 i BY3-LD 2.

BY3-RD 24

BY3-LD 24

BY3-RD 2-24

BY3-LD 2-24

BY3-RD 110

BY3-LD 110

BY3-RD 2-110

BY3-LD 2-110

BY3-RD 24 ( nr kat. 3231009 )

Ogranicznik przepięć obwodów pomiarowych, sterowania i regulacji, asymetrycznych, dwużyłowych bez wspólnego potencjału odniesienia 24V

  • Wykonanie standardowe do systemów dwużyłowych
  • Rezystory odsprzęgające w gałęzi wzdłużnej
  • Max. napięcie pracy Uc: 19 V AC oraz 28V DC
  • Maksymalny prąd wyładowczy. (8/20) Imax: 5 kA
  • Poziom ochrony: < 0,06 kV
  • Kolor: szary
  • Klasa szczelności: IP20
  • Do montażu na szynie TH35
Opis Symbol Jednostka BY3-RD 24
Typ obwodu asymetryczny, dwużyłowy bez wspólnego potencjału odniesienia
Wnoszone obciążenie rezystan- cyjne
Maksymalne znamionowe napięcie pracy AC Uc/ac V 19
Maksymalne znamionowe napięcie pracy DC Uc/dc V 28
Maksymalny prąd wyładowczy (8/20) Imax kA 5
Znamionowy prąd obciążenia IL A 0,2
Poziom ochrony żyła/żyła kV 0,06
Poziom ochrony żyła/ziemia kV 0,6
Czas zadziałania tA ns 25
Temperaturowy zakres pracy δ -40~80
Maksymalny przekrój przyłączy mm2 2,5
Klasa szczelności IP 20
Iloś modułów 1
Wymienne wkładki nie
Rodzaj sygnalizacji uszkodzenia f brak
Szerokość ogranicznika mm 18
Numer katalogowy 3231009

BY3-RD 2-24 ( nr kat. 3231011 )

Ogranicznik przepięć obwodów pomiarowych, sterowania i regulacji, symetrycznych, jednożyłowych 24V

  • Wykonanie standardowe do systemów jednożyłowych
  • Rezystory odsprzęgające w gałęzi wzdłużnej
  • Max. napięcie pracy Uc: 19 V AC oraz 28V DC
  • Maksymalny prąd wyładowczy. (8/20) Imax: 5 kA
  • Poziom ochrony: < 0,06 kV
  • Kolor: szary
  • Klasa szczelności: IP20
  • Do montażu na szynie TH35

3231014

Opis Symbol Jednostka BY3-RD 2-24
Typ obwodu jednożyłowy symetryczny
Wnoszone obciążenie rezystan- cyjne
Maksymalne znamionowe napięcie pracy AC Uc/ac V 19
Maksymalne znamionowe napięcie pracy DC Uc/dc V 28
Maksymalny prąd wyładowczy (8/20) Imax kA 5
Znamionowy prąd obciążenia IL A 0,2
Poziom ochrony żyła/żyła kV 0,06
Poziom ochrony żyła/ziemia kV 0,6
Czas zadziałania tA ns 25
Temperaturowy zakres pracy δ -40~80
Maksymalny przekrój przyłączy mm2 2,5
Klasa szczelności IP 20
Iloś modułów 1
Wymienne wkładki nie
Rodzaj sygnalizacji uszkodzenia f brak
Szerokość ogranicznika mm 18
Numer katalogowy 3231011

BY3-RD 110 ( nr kat. 3231010 )

Ogranicznik przepięć obwodów pomiarowych, sterowania i regulacji, asymetrycznych, dwużyłowych bez wspólnego potencjału odniesienia 110V

  • Wykonanie standardowe do systemów dwużyłowych
  • Rezystory odsprzęgające w gałęzi wzdłużnej
  • Max. napięcie pracy Uc: 86 V AC oraz 122V DC
  • Maksymalny prąd wyładowczy. (8/20) Imax: 5 kA
  • Poziom ochrony: < 0,6 kV
  • Kolor: szary
  • Klasa szczelności: IP20
  • Do montażu na szynie TH35
Opis Symbol Jednostka BY3-RD 110
Typ obwodu asymetryczny, dwużyłowy bez wspólnego potencjału odniesienia
Wnoszone obciążenie rezystan- cyjne
Maksymalne znamionowe napięcie pracy AC Uc/ac V 86
Maksymalne znamionowe napięcie pracy DC Uc/dc V 122
Maksymalny prąd wyładowczy (8/20) Imax kA 5
Znamionowy prąd obciążenia IL A 0,2
Poziom ochrony żyła/żyła kV 0,06
Poziom ochrony żyła/ziemia kV 0,6
Czas zadziałania tA ns 25
Temperaturowy zakres pracy δ -40~80
Maksymalny przekrój przyłączy mm2 2,5
Klasa szczelności IP 20
Iloś modułów 1
Wymienne wkładki nie
Rodzaj sygnalizacji uszkodzenia f brak
Szerokość ogranicznika mm 18
Numer katalogowy 3231010

BY3-RD 2-110 ( nr kat. 3231012 )

Ogranicznik przepięć obwodów pomiarowych, sterowania i regulacji, symetrycznych, jednożyłowych 110V. Wykonanie standardowe do systemów jednożyłowych

  • Rezystory odsprzęgające w gałęzi wzdłużnej
  • Max. napięcie pracy Uc: 86 V AC oraz 122V DC
  • Maksymalny prąd wyładowczy. (8/20) Imax: 5 kA
  • Poziom ochrony: < 0,6 kV
  • Kolor: szary
  • Klasa szczelności: IP20
  • Do montażu na szynie TH35
Opis Symbol Jednostka BY3-RD 2-110
Typ obwodu jednożyłowy symetryczny
Wnoszone obciążenie rezystan- cyjne
Maksymalne znamionowe napięcie pracy AC Uc/ac V 86
Maksymalne znamionowe napięcie pracy DC Uc/dc V 122
Maksymalny prąd wyładowczy (8/20) Imax kA 5
Znamionowy prąd obciążenia IL A 0,2
Poziom ochrony żyła/żyła kV 0,06
Poziom ochrony żyła/ziemia kV 0,6
Czas zadziałania tA ns 25
Temperaturowy zakres pracy δ -40~80
Maksymalny przekrój przyłączy mm2 2,5
Klasa szczelności IP 20
Iloś modułów 1
Wymienne wkładki nie
Rodzaj sygnalizacji uszkodzenia f brak
Szerokość ogranicznika mm 18
Numer katalogowy 3231012

BY3-LD 24 ( nr kat. 3231013 )

Ogranicznik przepięć obwodów pomiarowych, sterowania i regulacji, asymetrycznych, dwużyłowych bez wspólnego potencjału odniesienia 24V

  • Wykonanie standardowe do systemów dwużyłowych
  • Cewki indukcyjne, odsprzęgające w gałęzi wzdłużnej
  • Max. napięcie pracy Uc: 19 V AC oraz 28V DC
  • Maksymalny prąd wyładowczy. (8/20) Imax: 5 kA
  • Poziom ochrony: < 0,06 kV
  • Kolor: szary
  • Klasa szczelności: IP20
  • Do montażu na szynie TH35
Opis Symbol Jednostka BY3-LD 24
Typ obwodu asymetryczny, dwużyłowy bez wspólnego potencjału odniesienia
Wnoszone obciążenie indukcyjne
Maksymalne znamionowe napięcie pracy AC Uc/ac V 19
Maksymalne znamionowe napięcie pracy DC Uc/dc V 28
Maksymalny prąd wyładowczy (8/20) Imax kA 5
Znamionowy prąd obciążenia IL A 1
Poziom ochrony żyła/żyła kV 0,06
Poziom ochrony żyła/ziemia kV 0,6
Czas zadziałania tA ns 25
Temperaturowy zakres pracy δ -40~80
Maksymalny przekrój przyłączy mm2 2,5
Klasa szczelności IP 20
Iloś modułów 1
Wymienne wkładki nie
Rodzaj sygnalizacji uszkodzenia f brak
Szerokość ogranicznika mm 18
Numer katalogowy 3231013

BY3-LD 2-24 ( nr kat. 3231015 )

Ogranicznik przepięć obwodów pomiarowych, sterowania i regulacji, symetrycznych, jednożyłowych 24V

  • Wykonanie standardowe do systemów jednożyłowych
  • Cewki indukcyjne, odsprzęgające w gałęzi wzdłużnej
  • Max. napięcie pracy Uc: 19 V AC oraz 28V DC
  • Maksymalny prąd wyładowczy. (8/20) Imax: 5 kA
  • Poziom ochrony: < 0,06 kV
  • Kolor: szary
  • Klasa szczelności: IP20
  • Do montażu na szynie TH35
Opis Symbol Jednostka BY3-LD 2-24
Typ obwodu jednożyłowy symetryczny
Wnoszone obciążenie indukcyjne
Maksymalne znamionowe napięcie pracy AC Uc/ac V 19
Maksymalne znamionowe napięcie pracy DC Uc/dc V 28
Maksymalny prąd wyładowczy (8/20) Imax kA 5
Znamionowy prąd obciążenia IL A 1
Poziom ochrony żyła/żyła kV 0,06
Poziom ochrony żyła/ziemia kV 0,6
Czas zadziałania tA ns 25
Temperaturowy zakres pracy δ -40~80
Maksymalny przekrój przyłączy mm2 2,5
Klasa szczelności IP 20
Iloś modułów 1
Wymienne wkładki nie
Rodzaj sygnalizacji uszkodzenia f brak
Szerokość ogranicznika mm 18
Numer katalogowy 3231015

BY3-LD 110 ( nr kat. 3231014 )

Ogranicznik przepięć obwodów pomiarowych, sterowania i regulacji, asymetrycznych, dwużyłowych bez wspólnego potencjału odniesienia 110V

  • Wykonanie standardowe do systemów dwużyłowych
  • Cewki indukcyjne, odsprzęgające w gałęzi wzdłużnej
  • Max. napięcie pracy Uc: 86 V AC oraz 122V DC
  • Maksymalny prąd wyładowczy. (8/20) Imax: 5 kA
  • Poziom ochrony: < 0,6 kV
  • Kolor: szary
  • Klasa szczelności: IP20
  • Do montażu na szynie TH35
Opis Symbol Jednostka BY3-LD 110
Typ obwodu asymetryczny, dwużyłowy bez wspólnego potencjału odniesienia
Wnoszone obciążenie indukcyjne
Maksymalne znamionowe napięcie pracy AC Uc/ac V 86
Maksymalne znamionowe napięcie pracy DC Uc/dc V 122
Maksymalny prąd wyładowczy (8/20) Imax kA 5
Znamionowy prąd obciążenia IL A 1
Poziom ochrony żyła/żyła kV 0,06
Poziom ochrony żyła/ziemia kV 0,6
Czas zadziałania tA ns 25
Temperaturowy zakres pracy δ -40~80
Maksymalny przekrój przyłączy mm2 2,5
Klasa szczelności IP 20
Iloś modułów 1
Wymienne wkładki nie
Rodzaj sygnalizacji uszkodzenia f brak
Szerokość ogranicznika mm 18
Numer katalogowy 3231014

BY3-LD 2-110 ( nr kat. 3231016 )

Ogranicznik przepięć obwodów pomiarowych, sterowania i regulacji, symetrycznych, jednożyłowych 110V. Wykonanie standardowe do systemów jednożyłowych.

  • Cewki indukcyjne, odsprzęgające w gałęzi wzdłużnej
  • Max. napięcie pracy Uc: 86 V AC oraz 122V DC
  • Maksymalny prąd wyładowczy. (8/20) Imax: 5 kA
  • Poziom ochrony: < 0,6 kV
  • Kolor: szary
  • Klasa szczelności: IP20
  • Do montażu na szynie TH35
Opis Symbol Jednostka BY3-LD 2-110
Typ obwodu jednożyłowy symetryczny
Wnoszone obciążenie indukcyjne
Maksymalne znamionowe napięcie pracy AC Uc/ac V 86
Maksymalne znamionowe napięcie pracy DC Uc/dc V 122
Maksymalny prąd wyładowczy (8/20) Imax kA 5
Znamionowy prąd obciążenia IL A 1
Poziom ochrony żyła/żyła kV 0,06
Poziom ochrony żyła/ziemia kV 0,6
Czas zadziałania tA ns 25
Temperaturowy zakres pracy δ -40~80
Maksymalny przekrój przyłączy mm2 2,5
Klasa szczelności IP 20
Iloś modułów 1
Wymienne wkładki nie
Rodzaj sygnalizacji uszkodzenia f brak
Szerokość ogranicznika mm 18
Numer katalogowy 3231016

kotwica

Ograniczniki przepięć sieci teleinformatycznych

Do ochrony przed przepięciami sieci teleinformatycznych oferujemy ograniczniki typy BYX. Ograniczniki BYX-RJ11 ISDN i BYX-RJ45 ISDN służą do ochrony analogowych urządzeń telekomunikacyjnych, torów sygnałowych i techniki sieciowej. Proponujemy ograniczniki w wykonaniu do ochrony podstawowej i ochrony precyzyjnej. Wyposażone w gniazda typu RJ 11 lub RJ 45 zapewniające szybki i łatwy montaż. Do ochrony sieci teleinformatycznych szóstej kategorii, do 10 GBit/s służą ograniczniki BYX-RJ45 kat 6 EA montowane na szynie TH35. Do dokładnej ochrony sieci Ethernet kategorii 5 służą ograniczniki typu BYX-RJ45 ETERNET P. Należy pamiętać aby przewód PE łączący ogranicznik przepięć z uziemioną obudową chronionego urządzenia był jak najkrótszy.

BYX-RJ11 ISDN

BYX-RJ11 ISDN P

BYX-RJ45 ISDN

BYX-RJ45 KAT6 EA

BYX-RJ11 ISDN ( nr kat. 3250001 )

Ogranicznik przepięć do analogowych linii telefonicznych ochrona podstawowa, ochrona przepięciowa torów sygnałowych i urządzeń telekomunikacyjnych

  • Niski napięciowy poziom ochronny
    przy dużej obciążalności prądowej
  • Max. napięcie pracy Uc: 122 V AC; 170 V DC
  • Prąd udarowy (10/350) Iimp: 1,5 kA
  • Znamionowy prąd wyładowczy (8/20) In: 3 kA
  • Poziom ochrony: < 0,3 kV
  • Znamionowy prąd obciążenia: 0.5A
  • Kolor: pomarańczowy
  • Klasa szczelności: IP40
  • Zaciski wtykane
  • Zoptymalizowana szerokość
    pasma gwarantuje bezpieczny transfer
  • Szybki montaż na szynie lub na ścianie

Zastosowanie: Systemy DSL, ISDN lub telekomunikacja analogowa.

Opis Symbol Jednostka BYX-RJ11 ISDN
Rodzaj sieci ISDN
Rodzaj ochrony podstawowa
Montaż
Maksymalne znamionowe napięcie pracy AC Uc/ac V 122
Maksymalne znamionowe napięcie pracy DC Uc/dc V 170
Prąd udarowy (10/350) Iimp kA 1,5
Znamionowy prąd wyładowczy (8/20) In kA 3
Maksymalny prąd wyładowczy (8/20) Imax kA
Znamionowy prąd obciążenia IL A 0,5
Poziom ochrony żyła/żyła kV 0,3
Poziom ochrony żyła/ziemia kV 0,5
Czas zadziałania tA ns 1
Temperaturowy zakres pracy δ -40~80
Klasa szczelności IP 40
Tłumienność wtrąceniowa a/dB dB 0.3dB @12Mhz
Częstotliwość przenoszenia f 12MHz
Oporność wzdłużna R Ω 8,2
Poziom ochrony (sym.) klasa testu IEC C2 V 300
Poziom ochrony (asym.) klasa testu IEC C2 V 500
Poziom ochrony (asym.) klasa testu IEC C3 V 245
Numer katalogowy 3250001

BYX-RJ11 ISDN P ( nr kat. 3250002 )

Ogranicznik przepięć do analogowych linii telefonicznych ochrona podstawowa, ochrona przepięciowa torów sygnałowych i urządzeń telekomunikacyjnych

  • Niski napięciowy poziom ochronny
    przy dużej obciążalności prądowej
  • Max. napięcie pracy Uc: 170 V AC; 230 V DC
  • Znamionowy prąd wyładowczy (8/20) In: 7,5 kA
  • Poziom ochrony: < 0,7 kV
  • Znamionowy prąd obciążenia: 0.5A
  • Kolor: pomarańczowy
  • Klasa szczelności: IP40
  • Zaciski wtykane
  • Zoptymalizowana szerokość pasma
    gwarantuje bezpieczny transfer
  • Szybki montaż na szynie lub na ścianie
Opis Symbol Jednostka BYX-RJ11 ISDN P
Rodzaj sieci ISDN
Rodzaj ochrony precyzyjna
Montaż
Maksymalne znamionowe napięcie pracy AC Uc/ac V 170
Maksymalne znamionowe napięcie pracy DC Uc/dc V 230
Prąd udarowy (10/350) Iimp kA
Znamionowy prąd wyładowczy (8/20) In kA 7,5
Maksymalny prąd wyładowczy (8/20) Imax kA 15
Znamionowy prąd obciążenia IL A 0,5
Poziom ochrony żyła/żyła kV 0,7
Poziom ochrony żyła/ziemia kV 0,7
Czas zadziałania tA ns 1
Temperaturowy zakres pracy δ -40~80
Klasa szczelności IP 40
Tłumienność wtrąceniowa a/dB dB 0.4dB @18Mhz
Częstotliwość przenoszenia f 18MHz
Oporność wzdłużna R Ω 2,2
Poziom ochrony (sym.) klasa testu IEC C2 V 700
Poziom ochrony (asym.) klasa testu IEC C2 V 700
Poziom ochrony (asym.) klasa testu IEC C3 V 600
Numer katalogowy 3250002

BYX-RJ45 ISDN ( nr kat. 3250003 )

Ogranicznik przepięć do sieci Ethernet ochrona podstawowa, ochrona przepięciowa do systemów teleinformatycznych i sieci do 10 GBit/s

  • Niski napięciowy poziom ochronny
    przy dużej obciążalności prądowej
  • Zgodne z Power over Ethernet (POE)
  • Sprawdzona szybkość transferu
    w sieciach do 10 GBit (klasa EA)
  • Szybka instalacja dzięki wersji z wtykami

Przykładowe zastosowanie: Ethernet 10GBit, Ethernet 10/100MBit, zastosowania PoE

Opis Symbol Jednostka BYX-RJ45 ISDN
Rodzaj sieci ISDN
Rodzaj ochrony podstawowa
Montaż
Maksymalne znamionowe napięcie pracy AC Uc/ac V
Maksymalne znamionowe napięcie pracy DC Uc/dc V 170
Prąd udarowy (10/350) Iimp kA 1,5
Znamionowy prąd wyładowczy (8/20) In kA 3
Maksymalny prąd wyładowczy (8/20) Imax kA
Znamionowy prąd obciążenia IL A 0,5
Poziom ochrony żyła/żyła kV 0,3
Poziom ochrony żyła/ziemia kV 0,5
Czas zadziałania tA ns 1
Temperaturowy zakres pracy δ -40~80
Klasa szczelności IP 40
Tłumienność wtrąceniowa a/dB dB 0.3dB @12Mhz
Częstotliwość przenoszenia f 12MHz
Oporność wzdłużna R Ω 8,2
Poziom ochrony (sym.) klasa testu IEC C2 V 300
Poziom ochrony (asym.) klasa testu IEC C2 V 500
Poziom ochrony (asym.) klasa testu IEC C3 V 245
Numer katalogowy 3250003

BYX-RJ45 KAT6 EA ( nr kat. 3250014 )

Ochrona przepięciowa do systemów teleinformatycznych i sieci do 10 GBit/s

  • Niski napięciowy poziom ochronny
    przy dużej obciążalności prądowej
  • Sprawdzona szybkość transferu
    w sieciach do 10 GBit (klasa EA)
  • Szybka instalacja dzięki wersji z wtykami
  • Max. napięcie pracy: 41 V AC; 58V DC
  • Znamionowy prąd wyładowczy (8/20) In: 0,75 kA
  • Poziom ochrony: < 0,7 kV
  • Znamionowy prąd obciążenia: 1A

Przykładowe zastosowanie: Ethernet 10GBit, Ethernet 10/100MBit, zastosowania PoE

Opis Symbol Jednostka BYX-RJ45
KAT6 EA
Rodzaj sieci ETHERNET
kat.6 EA
Rodzaj ochrony podstawowa
Montaż szyna TH35
Maksymalne znamionowe napięcie pracy AC Uc/ac V 41
Maksymalne znamionowe napięcie pracy DC Uc/dc V 58
Prąd udarowy (10/350) Iimp kA
Znamionowy prąd wyładowczy (8/20) In kA 0,75
Maksymalny prąd wyładowczy (8/20) Imax kA 1,5
Znamionowy prąd obciążenia IL A 1
Poziom ochrony żyła/żyła kV 0,12
Poziom ochrony żyła/ziemia kV 0,7
Czas zadziałania tA ns 0,5
Temperaturowy zakres pracy δ -40~80
Klasa szczelności IP 40
Tłumienność wtrąceniowa a/dB dB 0.8dB @100Mhz
Częstotliwość przenoszenia f 500MHz
Numer katalogowy 3250014

kotwica

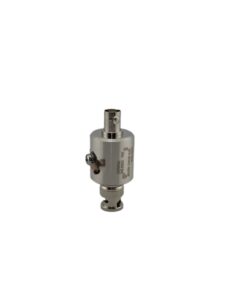

Ograniczniki Przepięć do ochrony telewizji przemysłowej, monitoringu, urządzeń nadawczych oraz domowych urządzeń RTV

Do ochrony telewizji przemysłowej, monitoringu, urządzeń nadawczych, odbiorczych jak i domowych urządzeń RTV służą ograniczniki typu BY i BYX-KOAX dostępne z różnymi rodzajami przyłączy. Należy pamiętać aby przewód PE łączący ogranicznik przepięć z uziemioną obudową chronionego urządzenia był jak najkrótszy.

BY-BNC W/W

BY-TNC M/W

BYX-KOAX-P

BY-BNC M/M

BY-F M/W

BY-N M/W

BY-F W/W

BY-N W/W

BYX-KOAX-C

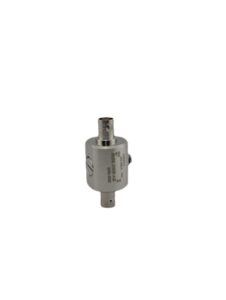

BY-BNC W/W ( nr kat. 3250006 )

Koncentryczny ogranicznik przepięć do złącz BNC złącza :żeńskie/żeńskie

  • Niski napięciowy poziom ochrony
    przy dużej obciążalności prądowej
  • Niewielkie odbicia
  • Max. napięcie pracy Uc: 130 V AC; 180 V DC
  • Prąd udarowy (10/350) Iimp: 2,5 kA
  • Znamionowy prąd wyładowczy (8/20) In: 10 kA
  • Poziom ochrony: < 0,8 kV
  • Znamionowy prąd obciążenia: 10A

Zastosowanie : Radio, Tv-Sat, telefonia komórkowa

Opis Symbol Jednostka BY-BNC W/W
Maksymalne znamionowe napięcie pracy AC Uc/ac V 130
Maksymalne znamionowe napięcie pracy DC Uc/dc V 180
Prąd udarowy (10/350) Iimp kA 2,5
Znamionowy prąd wyładowczy (8/20) In kA 10
Maksymalny prąd wyładowczy (8/20) Imax kA 20
Znamionowy prąd obciążenia IL A 10
Poziom ochrony żyła/ziemia kV 0,8
Impedencja falowa Ω 50
Czas zadziałania tA ns 1
Temperaturowy zakres pracy δ -40~80
Klasa szczelności IP 40
Tłumienność wstrąceniowa a/dB dB 0.7dB @3Ghz
Częstotliwość przenoszenia f 3GHz
Numer katalogowy 3250006

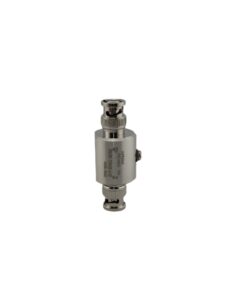

BY-BNC M/M ( nr kat. 3250007 )

Koncentryczny ogranicznik przepięć do złącz BNC złącza :męskie/męskie

  • Niski napięciowy poziom ochrony
    przy dużej obciążalności prądowej
  • Niewielkie odbicia
  • Max. napięcie pracy Uc: 130 V AC; 180 V DC
  • Prąd udarowy (10/350) Iimp: 2,5 kA
  • Znamionowy prąd wyładowczy (8/20) In: 10 kA
  • Poziom ochrony: < 0,8 kV
  • Znamionowy prąd obciążenia: 10A

Zastosowanie : Radio, Tv-Sat, telefonia komórkowa

Opis Symbol Jednostka BY-BNC M/M
Maksymalne znamionowe napięcie pracy AC Uc/ac V 130
Maksymalne znamionowe napięcie pracy DC Uc/dc V 180
Prąd udarowy (10/350) Iimp kA 2,5
Znamionowy prąd wyładowczy (8/20) In kA 10
Maksymalny prąd wyładowczy (8/20) Imax kA 20
Znamionowy prąd obciążenia IL A 10
Poziom ochrony żyła/ziemia kV 0,8
Impedencja falowa Ω 50
Czas zadziałania tA ns 1
Temperaturowy zakres pracy δ -40~80
Klasa szczelności IP 40
Tłumienność wstrąceniowa a/dB dB 0.7dB @3Ghz
Częstotliwość przenoszenia f 3GHz
Numer katalogowy 3250007

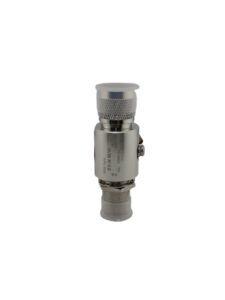

BY-N M/W ( nr kat. 3250008 )

Koncentryczny ogranicznik przepięć do złącz N, złącza :męskie/żeńskie

  • Niski napięciowy poziom ochrony
    przy dużej obciążalności prądowej
  • Niewielkie odbicia
  • Max. napięcie pracy Uc: 130 V AC; 180 V DC
  • Prąd udarowy (10/350) Iimp: 2,5 kA
  • Znamionowy prąd wyładowczy (8/20) In: 10 kA
  • Poziom ochrony: < 0,8 kV
  • Znamionowy prąd obciążenia: 10A

Zastosowanie : Radio, Tv-Sat, telefonia komórkowa

Opis Symbol Jednostka BY-N M/W
Maksymalne znamionowe napięcie pracy AC Uc/ac V 130
Maksymalne znamionowe napięcie pracy DC Uc/dc V 180
Prąd udarowy (10/350) Iimp kA 2,5
Znamionowy prąd wyładowczy (8/20) In kA 10
Maksymalny prąd wyładowczy (8/20) Imax kA 20
Znamionowy prąd obciążenia IL A 10
Poziom ochrony żyła/ziemia kV 0,8
Impedencja falowa Ω 50
Czas zadziałania tA ns 1
Temperaturowy zakres pracy δ -40~80
Klasa szczelności IP 40
Tłumienność wstrąceniowa a/dB dB 0.7dB @3Ghz
Częstotliwość przenoszenia f 3GHz
Numer katalogowy 3250008

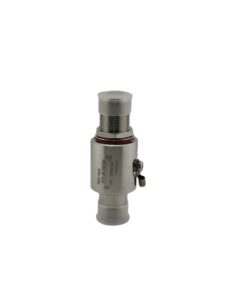

BY-N W/W ( nr kat. 3250009 )

Koncentryczny ogranicznik przepięć do złącz N, złącza :żeńskie/żeńskie

  • Niski napięciowy poziom ochrony
    przy dużej obciążalności prądowej
  • Niewielkie odbicia
  • Max. napięcie pracy Uc: 130 V AC; 180 V DC
  • Prąd udarowy (10/350) Iimp: 2,5 kA
  • Znamionowy prąd wyładowczy (8/20) In: 10 kA
  • Poziom ochrony: < 0,8 kV
  • Znamionowy prąd obciążenia: 10A

Zastosowanie : Radio, Tv-Sat, telefonia komórkowa

Opis Symbol Jednostka BY-N W/W
Maksymalne znamionowe napięcie pracy AC Uc/ac V 130
Maksymalne znamionowe napięcie pracy DC Uc/dc V 180
Prąd udarowy (10/350) Iimp kA 2,5
Znamionowy prąd wyładowczy (8/20) In kA 10
Maksymalny prąd wyładowczy (8/20) Imax kA 20
Znamionowy prąd obciążenia IL A 10
Poziom ochrony żyła/ziemia kV 0,8
Impedencja falowa Ω 50
Czas zadziałania tA ns 1
Temperaturowy zakres pracy δ -40~80
Klasa szczelności IP 40
Tłumienność wstrąceniowa a/dB dB 0.7dB @3Ghz
Częstotliwość przenoszenia f 3GHz
Numer katalogowy 3250009

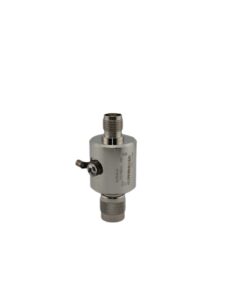

BY-TNC M/W ( nr kat. 3250010 )

Koncentryczny ogranicznik przepięć do złącz TNC, złącza :żeńskie/żeńskie – Niski napięciowy poziom ochrony przy dużej obciążalności prądowej – Niewielkie odbicia – Max. napięcie pracy Uc: 130 V AC; 180 V DC – Prąd udarowy (10/350) Iimp: 2,5 kA – Znamionowy prąd wyładowczy (8/20) In: 10 kA – Poziom ochrony: < 0,8 kV – Znamionowy prąd obciążenia: 10A Zastosowanie : Radio, Tv-Sat, telefonia komórkowa

Opis Symbol Jednostka BY-TNC M/W
Maksymalne znamionowe napięcie pracy AC Uc/ac V 130
Maksymalne znamionowe napięcie pracy DC Uc/dc V 180
Prąd udarowy (10/350) Iimp kA 2,5
Znamionowy prąd wyładowczy (8/20) In kA 10
Maksymalny prąd wyładowczy (8/20) Imax kA 20
Znamionowy prąd obciążenia IL A 10
Poziom ochrony żyła/ziemia kV 0,8
Impedencja falowa Ω 50
Czas zadziałania tA ns 1
Temperaturowy zakres pracy δ -40~80
Klasa szczelności IP 40
Tłumienność wstrąceniowa a/dB dB 0.7dB @3Ghz
Częstotliwość przenoszenia f 3GHz
Numer katalogowy 3250010

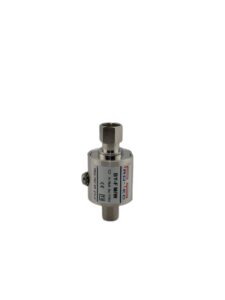

BY-F M/W ( nr kat. 32500011 )

Koncentryczny ogranicznik przepięć do złącz F, złącza :męskie/żeńskie

  • Niski napięciowy poziom ochrony
    przy dużej obciążalności prądowej
  • Niewielkie odbicia
  • Max. napięcie pracy Uc: 130 V AC; 180 V DC
  • Prąd udarowy (10/350) Iimp: 2,5 kA
  • Znamionowy prąd wyładowczy (8/20) In: 10 kA
  • Poziom ochrony: < 0,8 kV
  • Znamionowy prąd obciążenia: 10A

Zastosowanie : Radio, Tv-Sat, telefonia komórkowa

Opis Symbol Jednostka BY-F M/W
Maksymalne znamionowe napięcie pracy AC Uc/ac V 130
Maksymalne znamionowe napięcie pracy DC Uc/dc V 180
Prąd udarowy (10/350) Iimp kA 2,5
Znamionowy prąd wyładowczy (8/20) In kA 10
Maksymalny prąd wyładowczy (8/20) Imax kA 20
Znamionowy prąd obciążenia IL A 10
Poziom ochrony żyła/ziemia kV 0,8
Impedencja falowa Ω 75
Czas zadziałania tA ns 1
Temperaturowy zakres pracy δ -40~80
Klasa szczelności IP 40
Tłumienność wstrąceniowa a/dB dB 0.7dB @3Ghz
Częstotliwość przenoszenia f 3GHz
Numer katalogowy 3250011

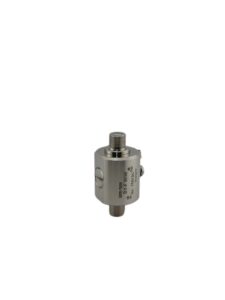

BY-F W/W ( nr kat. 3250012 )

Koncentryczny ogranicznik przepięć do złącz F, złącza :żeńskie/żeńskie

  • Niski napięciowy poziom ochrony
    przy dużej obciążalności prądowej
  • Niewielkie odbicia
  • Max. napięcie pracy Uc: 130 V AC; 180 V DC
  • Prąd udarowy (10/350) Iimp: 2,5 kA
  • Znamionowy prąd wyładowczy (8/20) In: 10 kA
  • Poziom ochrony: < 0,8 kV
  • Znamionowy prąd obciążenia: 10A

Zastosowanie : Radio, Tv-Sat, telefonia komórkowa

Opis Symbol Jednostka BY-F W/W
Maksymalne znamionowe napięcie pracy AC Uc/ac V 130
Maksymalne znamionowe napięcie pracy DC Uc/dc V 180
Prąd udarowy (10/350) Iimp kA 2,5
Znamionowy prąd wyładowczy (8/20) In kA 10
Maksymalny prąd wyładowczy (8/20) Imax kA 20
Znamionowy prąd obciążenia IL A 10
Poziom ochrony żyła/ziemia kV 0,8
Impedencja falowa Ω 75
Czas zadziałania tA ns 1
Temperaturowy zakres pracy δ -40~80
Klasa szczelności IP 40
Tłumienność wstrąceniowa a/dB dB 0.7dB @3Ghz
Częstotliwość przenoszenia f 3GHz
Numer katalogowy 3250012

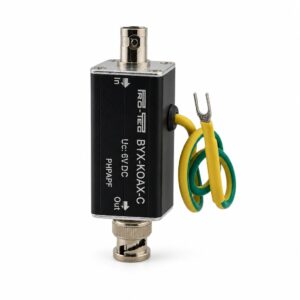

BYX-KOAX-C ( nr kat. 3250016 )

Ogranicznik przepięć do złącz BNC – Niski napięciowy poziom ochrony przy dużej obciążalności prądowej

  • Niewielkie odbicia
  • Max. napięcie pracy 6 V DC
  • Prąd udarowy (10/350) Iimp: 1,5 kA
  • Znamionowy prąd wyładowczy (8/20) In: 7,5 kA
  • Poziom ochrony: < 0,5 kV
  • Znamionowy prąd obciążenia: 0,5A
Opis Symbol Jednostka BYX -KOAX-C
Maksymalne znamionowe napięcie pracy DC Uc/dc V 6
Prąd udarowy (10/350) Iimp kA 1,5
Znamionowy prąd wyładowczy (8/20) In kA 7,5
Maksymalny prąd wyładowczy (8/20) Imax kA
Znamionowy prąd obciążenia IL A 0,5
Poziom ochrony żyła/żyła kV 0,03
Poziom ochrony żyła/ziemia kV 0,5
Impedencja falowa Ω 50
Czas zadziałania tA ns 1
Temperaturowy zakres pracy δ -40~80
Klasa szczelności IP 40
Tłumienność wstrąceniowa a/dB dB 3dB @3Ghz
Częstotliwość przenoszenia f 12GHz
Numer katalogowy 3250016

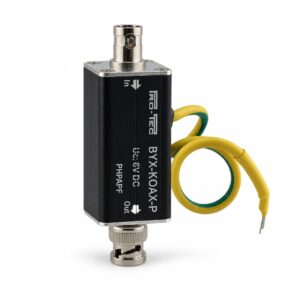

BYX-KOAX-P ( nr kat. 3250017 )

Ogranicznik przepięć do złącz BNC ochrona precyzyjna

  • Niski napięciowy poziom ochrony
    przy dużej obciążalności prądowej
  • Niewielkie odbicia
  • Max. napięcie pracy 6 V DC
  • Znamionowy prąd wyładowczy (8/20) In: 7,5 kA
  • Poziom ochrony: < 0,5 kV
  • Znamionowy prąd obciążenia: 0,5A
Opis Symbol Jednostka BYX -KOAX-P
Maksymalne znamionowe napięcie pracy DC Uc/dc V 6
Prąd udarowy (10/350) Iimp kA
Znamionowy prąd wyładowczy (8/20) In kA 7,5
Maksymalny prąd wyładowczy (8/20) Imax kA 15
Znamionowy prąd obciążenia IL A 0,5
Poziom ochrony żyła/żyła kV 0,03
Poziom ochrony żyła/ziemia kV 0,5
Impedencja falowa Ω 50
Czas zadziałania tA ns 1
Temperaturowy zakres pracy δ -40~80
Klasa szczelności IP 40
Tłumienność wstrąceniowa a/dB dB 3dB @3Ghz
Częstotliwość przenoszenia f 12GHz
Numer katalogowy 3250017

Informacje

Polityka prywatności

Produkty

Dane Firmy

PRO-TEC Sp. z o.o.
ul. Wolności 345
41-800 Zabrze
woj. Śląskie
NIP: 6443503915
REGON: 243311542

Kontakt

e-mail: info@pro-tec.com.pl
tel.: +48 32 269-66-84
Dariusz Zieja - 600 412 127
Roman Grabowy - 880 102 444
Józef Żaba - 501 007 048
662 345 643

Informacje

Polityka prywatności

Produkty

Dane Firmy

PRO-TEC Sp. z o.o.
ul. Wolności 345
41-800 Zabrze
woj. Śląskie
NIP: 6443503915
REGON: 243311542

Kontakt

e-mail: info@pro-tec.com.pl
tel.: +48 32 269-66-84
Dariusz Zieja - 600 412 127
Roman Grabowy - 880 102 444
Józef Żaba - 501 007 048
662 345 643

img1img2img3img4
